שנברגר
SCHNEEBERGER מיטה יצוקה מינרלית ברמת דיוק גבוהה
נסיעות
נסיעה X
1000 מ"מ
נסיעה Y
500 מ"מ
Zנסיעה
500 מ"מ
מרחק בין קצה הציר לשולחן העבודה
110-610 מ"מ
מרחק בין הציר למשטח העמוד
650 מ"מ
מהלך X
1000 mm
מהלך Y
500 mm
מהלך Z
500 mm
מרחק מקצה הציר לשולחן
110-610 mm
מרחק בין הציר לפני העמוד
650 mm
טבלה
גודל השולחן
1050x550 מ"מ
חריצים T (מספר × גודל × מרחק)
5x18x90 מ"מ
עומס מרבי על השולחן
1329.7 ליברות (600 ק"ג)
גודל שולחן
1050x550 mm
חריצי T (מספר×גודל×מרחק)
5x18x90 mm
עומס שולחן מרבי
600 kg
ציר
אף ציר
BT40
מהירות ציר
12,000 סל"ד/10,000 סל"ד
מנגנון ההעברה
ישיר/רצועה
אף הציר
BT40
מהירויות ציר
12,000 rpm/10,000 rpm
מנגנון העברה
ישיר/רצועה
הזנה
הזנת חיתוך
10,000 מ"מ/דקה
מעבר מהיר
30,000 מ"מ/דקה
הזנת חיתוך
10,000 mm/min
תנועה מהירה
30,000 mm/min
מחליף כלים אוטומטי
סוג הכלי
סוג הזרוע
קיבולת אחסון כלים
24 יחידות
קוטר מקסימלי של הכלי
120 מ"מ
אורך מקסימלי של הכלי
300 מ"מ
משקל מקסימלי של הכלי
7 ק"ג (15.4 ליברות)
כלי לכלי
2.5 שניות
סוג מחליף כלים
סוג זרוע
קיבולת מחסן כלים
24 יח'
קוטר כלי מרבי
120 mm
אורך כלי מרבי
300 mm
משקל כלי מרבי
7 kg
החלפת כלי (כלי לכלי)
2.5 s
כוח
הספק מנוע ציר (קצב/מקסימום)
11/17 קילוואט
מנועי הנעה (X, Y, Z)
3.9/3.9/5.9 קילוואט
מקור כוח
AC380V/ 3-פאזי
הספק מנוע הציר (נומינלי/מרבי)
11/17 kW
מנועי הנעה (X, Y, Z)
3.9/3.9/5.9 kW
מקור מתח
AC380V / תלת-פאזי
גודל ומשקל המכונה
גודל הרצפה (אורך × רוחב × גובה)
2600×2150×2500 מ"מ
משקל
15,432.3 ליברות (7000 ק"ג)
שטח רצפה (א×ר×ג)
2600×2150×2500 mm
משקל
7000 kg

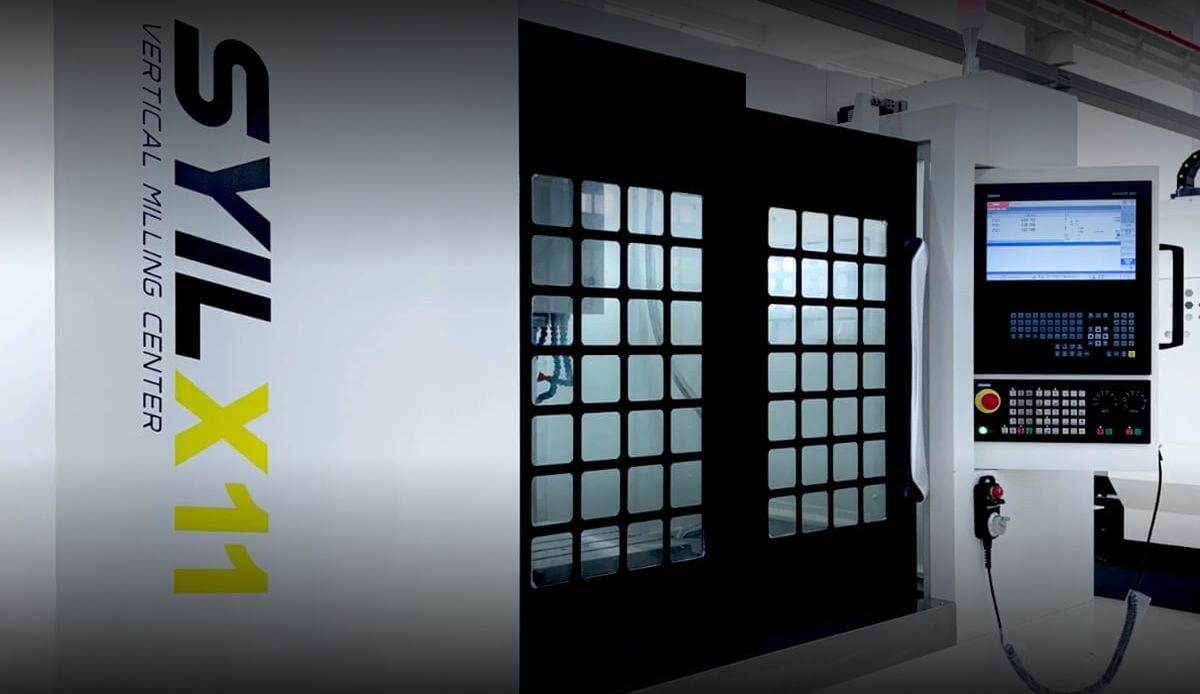

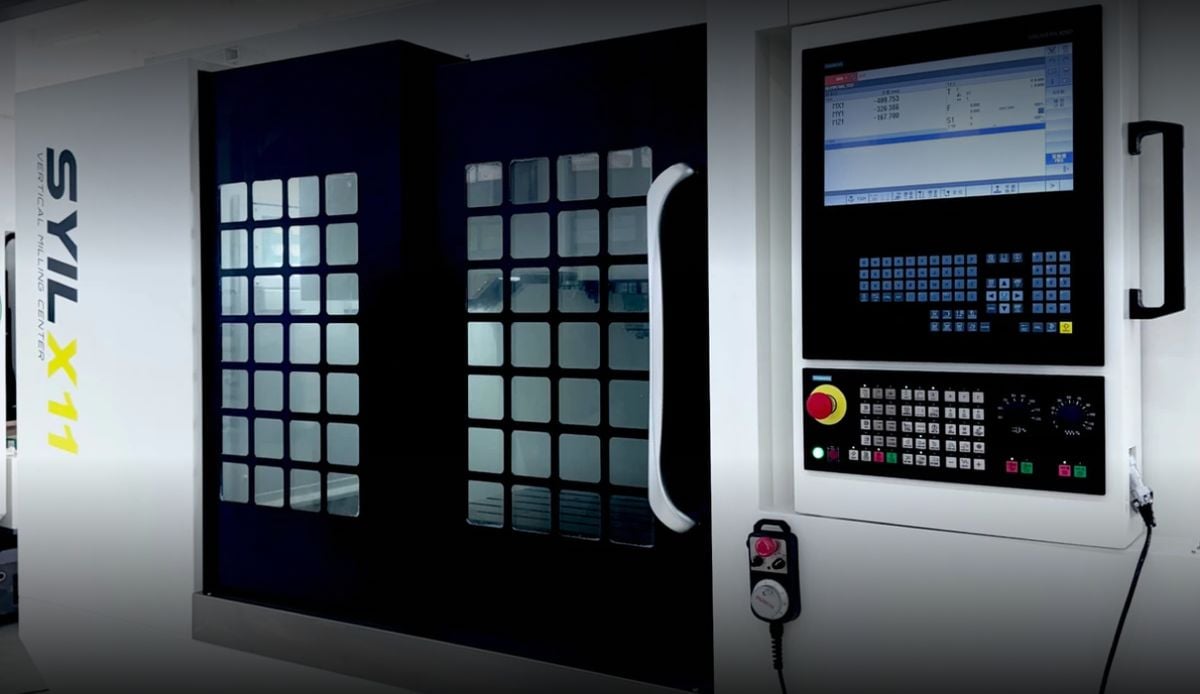

מרכז כרסום אנכי X11
מרכז העיבוד האנכי SYIL X11 מציע מבנה חזק ועיצוב אלגנטי, ומאפשר מקסימום פרודוקטיביות גם בחללי עבודה מוגבלים.
מערכת הבקרה המתקדמת שלו מאפשרת שליטה מדויקת במגוון פעולות עיבוד, בעוד הממשק הידידותי למשתמש מספק ניטור בזמן אמת להתאמות מהירות.
עם רכיבים איכותיים וטכנולוגיית ציר חדשנית, מכונה זו מספקת ביצועים יוצאי דופן ליישומים מגוונים.
.png?width=5760&name=Mask%20group%20(27).png)
.png)
ציר רביעי
ציר רביעי אופציונלי

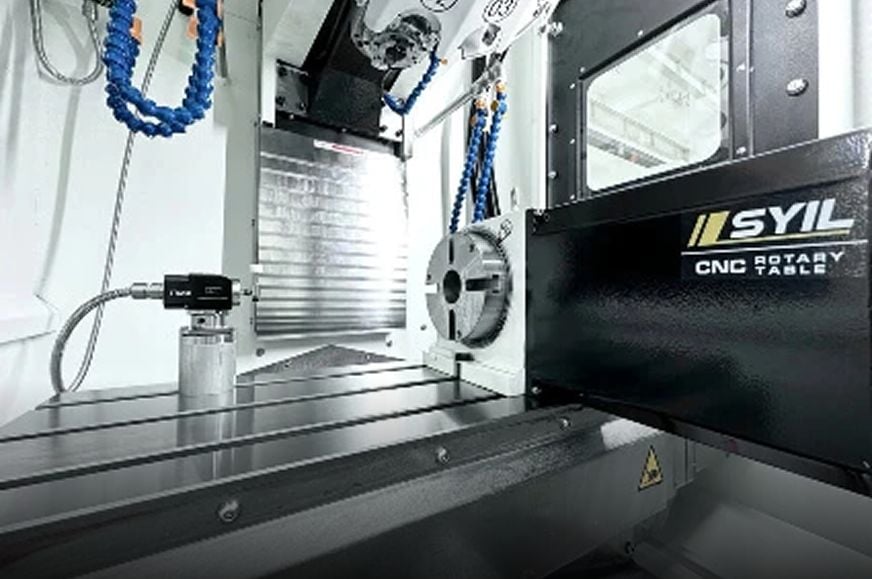

מחליף כלים סרוו במהירות גבוהה
24 כיסים BT40
מחליף כלים סרוו מהיר
16 עמדות, BT30
SYIL X11 אפשרויות
ציר רביעי 255 מ"מ.
לשולחן סיבובי NC 255 מ"מ.
סוג אלחוטי.
סוג כבל TTC200.
S800.
CTS 20 בר.
מפרט טכני
X5
X7
X9
X11
טבלה
גודל השולחן (מ"מ)
560×260
700×300
860×500
1050×550
עומס השולחן (ק"ג)
150
150
500
600
משטח השולחן (מספר × גודל × מרחק במילימטרים)
חריצים T 3×14×80
חריצים T 3×14×100
חריצים T 5×18×100
חריצים T 5×18×90
מרחקים נסיעה
ציר X (מ"מ)
300
400
760
1000
ציר Y (מ"מ)
260
300
500
500
ציר Z (מ"מ)
300
380
500
500
מרחק בין קצה הציר לשולחן העבודה
150-450
150-530
100-600
110-610
מרחק בין הציר למשטח העמוד
330
358
530
650
ציר
קוניות ציר
BT30
BT30
BT40
BT40
הנעה חשמלית
ישיר
חגורה
חגורה
חגורה
מהירות ציר מקסימלית (סל"ד)
20,000
12,000
10,000 (12,000 אופציונלי)
10,000
הזנה
מהירות תנועה מהירה (מ"מ/דקה)
30,000
30,000
30,000
30,000
חיתוך הזנה (מ"מ/דקה)
10,000
10,000
10,000
10,000
מחליף כלים אוטומטי
סוג
גלגל
זרוע
זרוע
זרוע
מחזיק כלים
BT30
BT30
BT40
BT40
קיבולת אחסון כלים
16
16
24
24
קוטר מקסימלי של הכלי (מ"מ)
63
63
125
125
אורך מקסימלי של הכלי (מ"מ)
200
200
240
300
משקל מקסימלי של הכלי (ק"ג)
3
3
7
7
כלי לכלי (ים)
1
1.5
2
2.5
נתונים נוספים
משקל המכונה (ק"ג)
2180
2200
5000
7000
מידות המכונה אורך x רוחב x גובה (מ"מ)
שטח בסיס כולל מיכל נוזל קירור ובקר
שטח בסיס כולל מיכל נוזל קירור ובקר
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
לחץ אוויר מינימלי/מקסימלי (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
נפח מיכל נוזל קירור (ליטרים)
80
80
130
240
