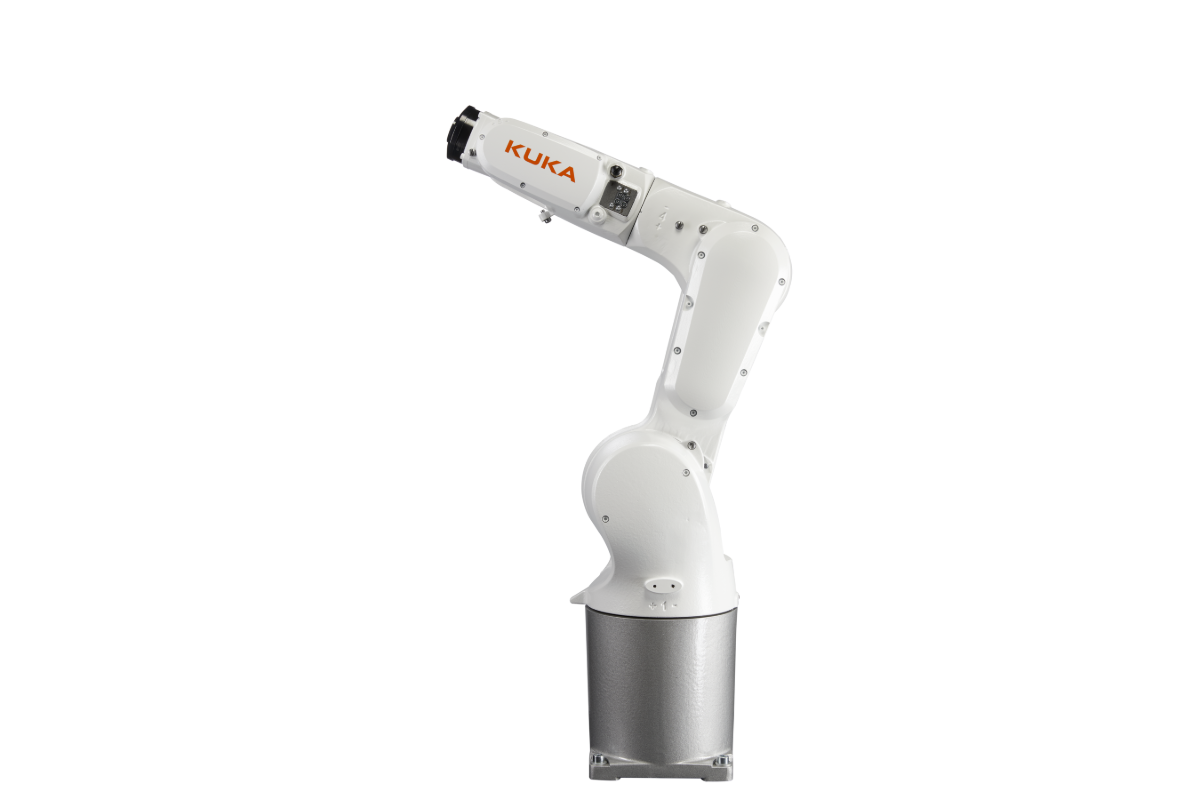

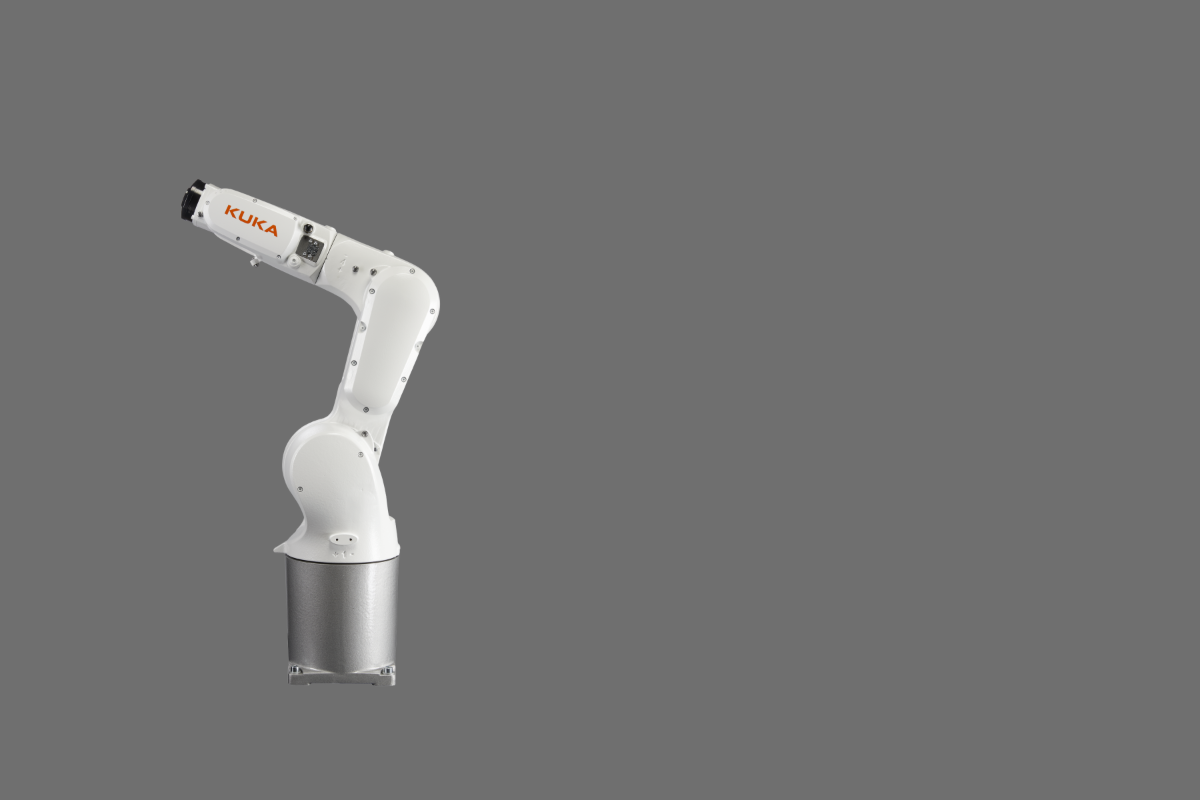

זרוע רובוטית KUKA
רובוט תעשייתי קטן ואמין בעל 6 צירים עם מטען מרבי של 6.7 ק"ג.
משקל חלק
מקס
3 ק"ג
זרוע רובוטית
מטען
6.7 ק"ג
הישג
901 מ"מ
רמת IP
IP65 | IP67 [זרוע|פרק כף היד]
חזרתיות תנוחה (ISO 9283)
± 0.02 מ"מ
כלי עבודה לרובוטים
מלקחיים פנאומטיים מקבילים
1
סט אצבעות אוניברסליות
1
ניקוי חרטום
1
מהלך לכל לסת
8 מ"מ
כוח סגירה/פתיחה
חמש מאות חמישים/שש מאות ועשר צפון
נתונים נוספים
שיטת טיפול בחומרים
תבנית רשת
שטח פנוי
600 x 520 x 150 מ"מ
גודל היחידה
850 x 1200 x 2000 מ"מ
קוטר שוק הכלי
ø40/ø32 מ"מ
SYIL R1 - מופעל על ידי KUKA ו-Siemens
גלה את הרמה הבאה של פרודוקטיביות
התנסו ביתרונות האוטומציה הפשוטה עם מערכת הטיפול במכונות SYIL R1. פתרון אוטומציה שלם, מהיר להתקנה וקל לתפעול מה-SINUMERIK 828D שלכם. ה-R1 מסיר משימות ידניות וחוזרות מהפעולות ה-CNC שלכם על ידי אוטומציה של תהליך הטעינה והפריקה.
מערכת SYIL R1 Machine Tending System, הבנויה על בסיס הרובוט האמין בעל 6 הצירים של KUKA, היא הפתרון המושלם למשימות מגוונות בהיקף נמוך.
עכשיו תוכלו להשקיע את זמנכם בהרחבת העסק שלכם במקום בביצוע משימות חוזרות ונשנות!

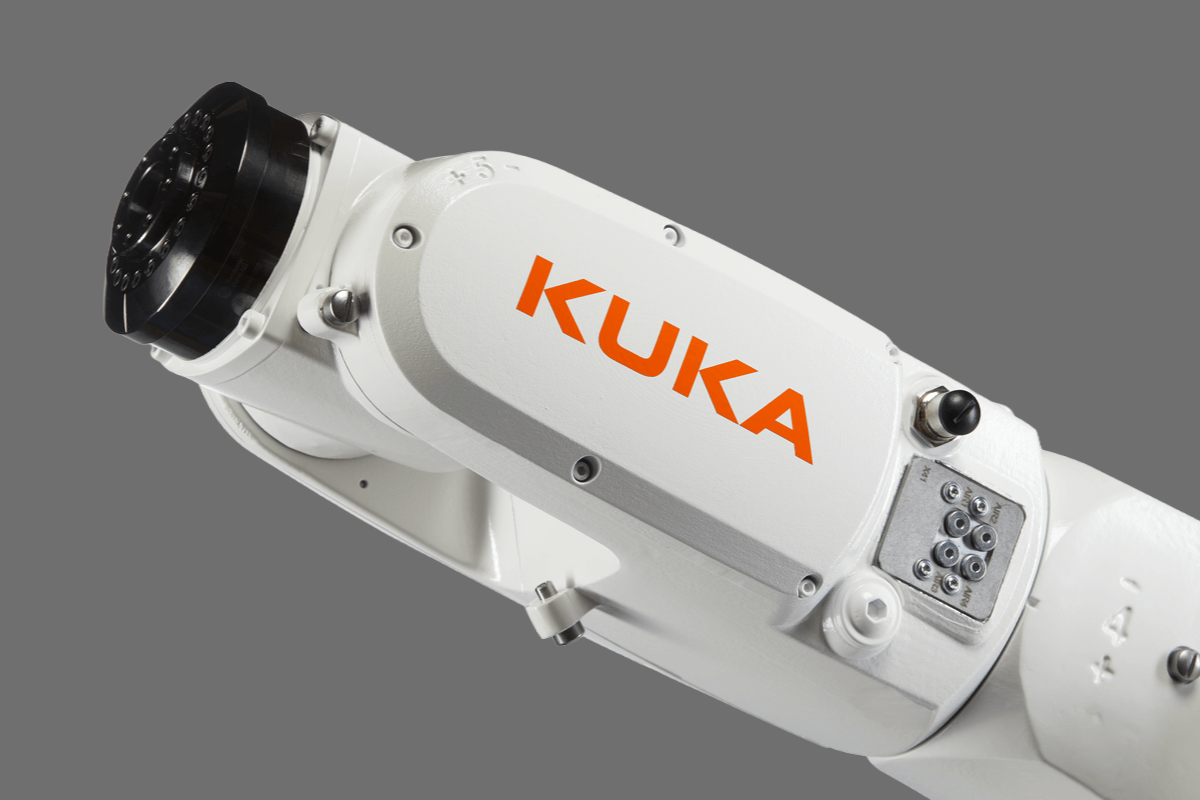

ה-SYIL R1 משתמש בזרוע רובוטית של KUKA. SYIL היא שותפה רשמית של KUKA.
SYIL R1 - מה כולל הפתרון המוכן מראש הזה?
תא R1 נועד לבצע אוטומציה של משימות חוזרות ונשנות הקשורות לתפעול מכונות, כגון טעינה ופריקה של חלקים למכונות CNC. הרובוט מוציא באופן אוטומטי חלקים מהשולחן השטוח, טוען אותם למכונה, מוציא את החלק המוגמר ומניח אותו שוב על השולחן השטוח, או על כל מנגנון פלט אחר.
חבילת R1 כוללת:
- מסגרת קומפקטית, עם שולחן שטוח לטיפול בחומרים
- זרוע רובוטית KUKA
- כלי עבודה לרובוטים
- אפשרויות נוספות לאחיזת עבודה ולתפסן כפול זמינות
- התא מוכן לשילוב Plug-and-Play עם כל מכונה של SYIL Siemens.
- דלת אוטומטית (אם R1 נרכש יחד עם מכונת SYIL)

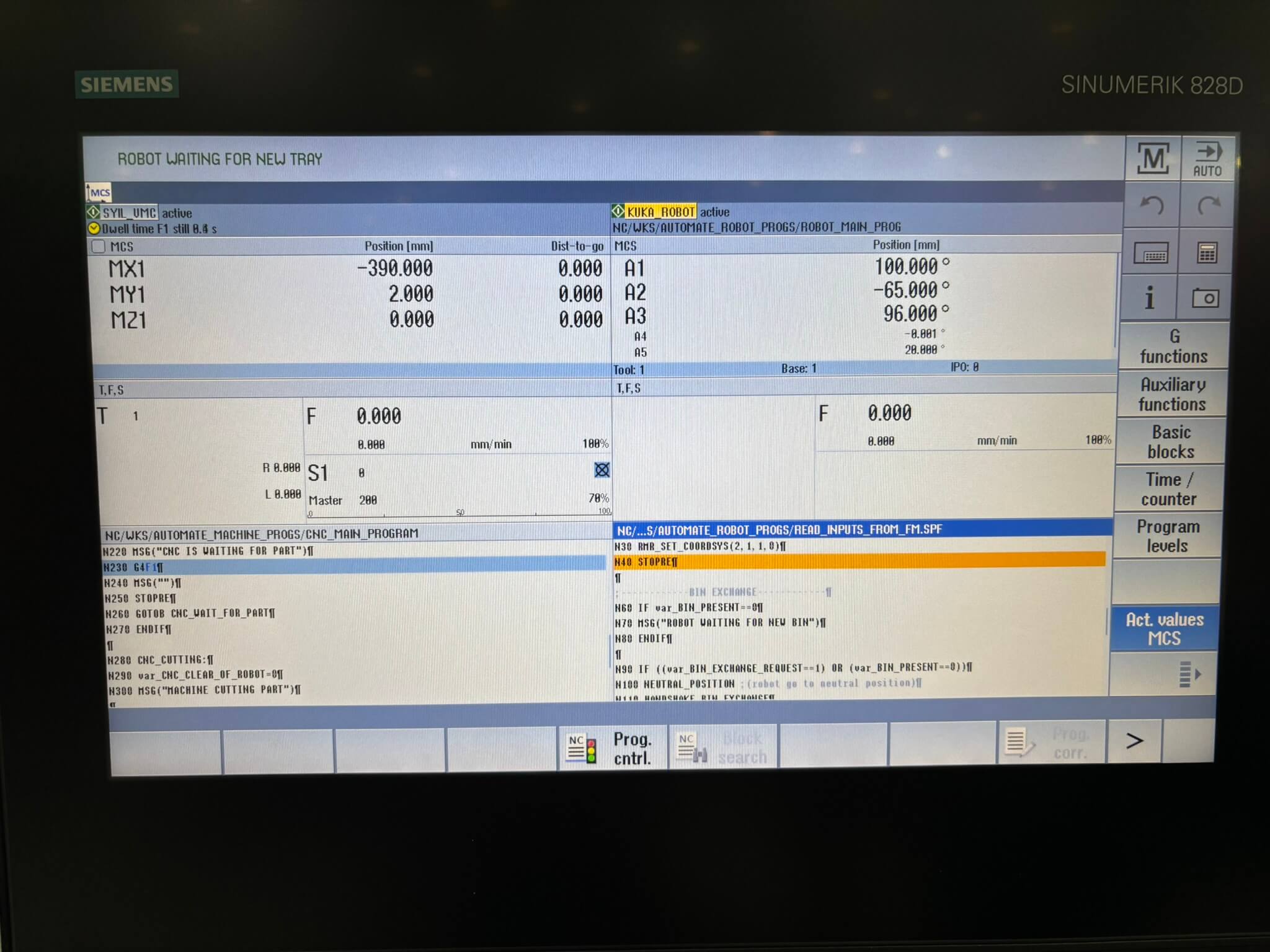

סימנס SINUMERIK
פתרון אוטומציה משולב עבור בתי מלאכה, המאפשר שליטה חלקה הן במכונות CNC והן ברובוטים KUKA מממשק אחד.

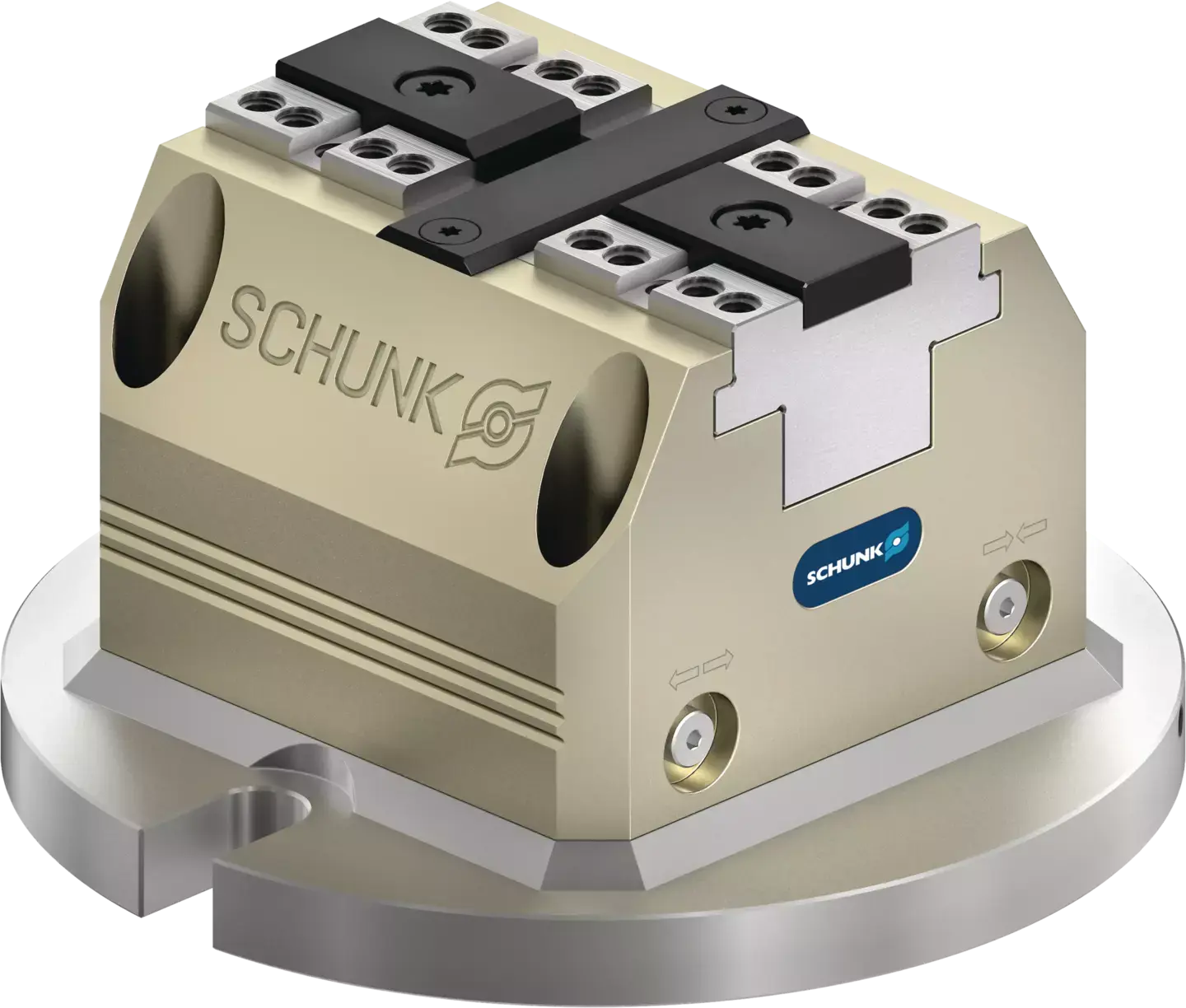

SCHUNK
בלוק כוח הידוק פנאומטי.

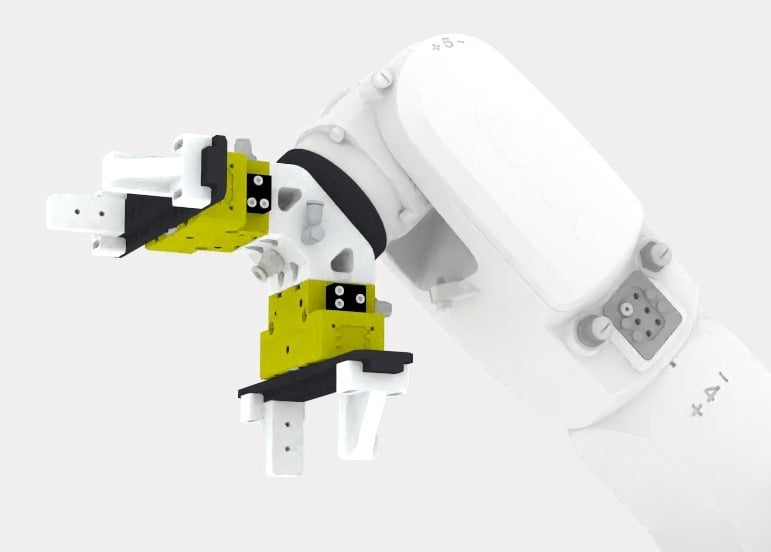

מלקחיים כפולים
משמש כאשר לחלק המוגמר צורה שונה מזו של חומר הגלם.

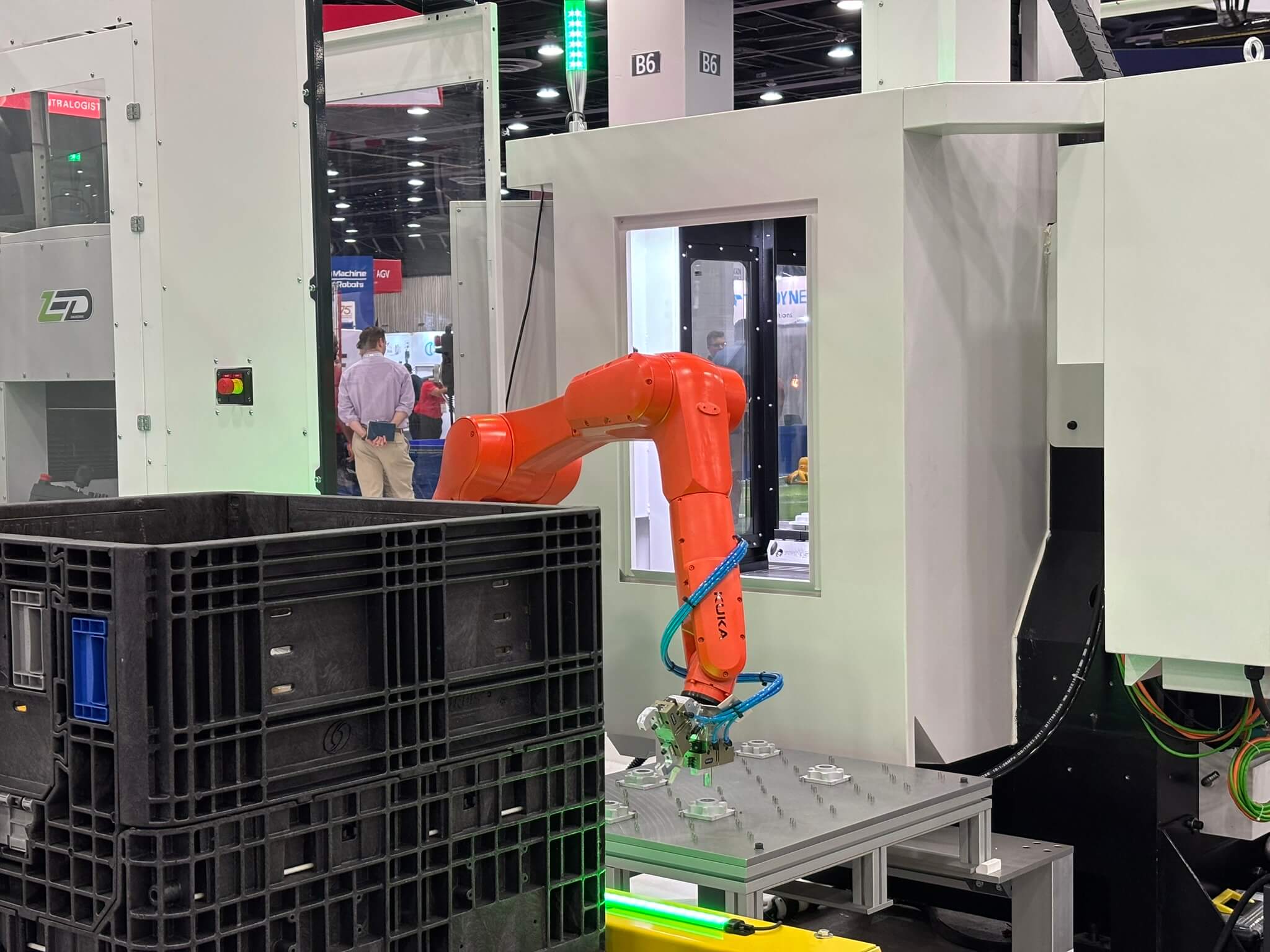

מכונית דרך
דלת אוטומטית שתוכננה בהתאמה אישית ומותקנת על הדלת הצדדית של מכונת SYIL שלך.

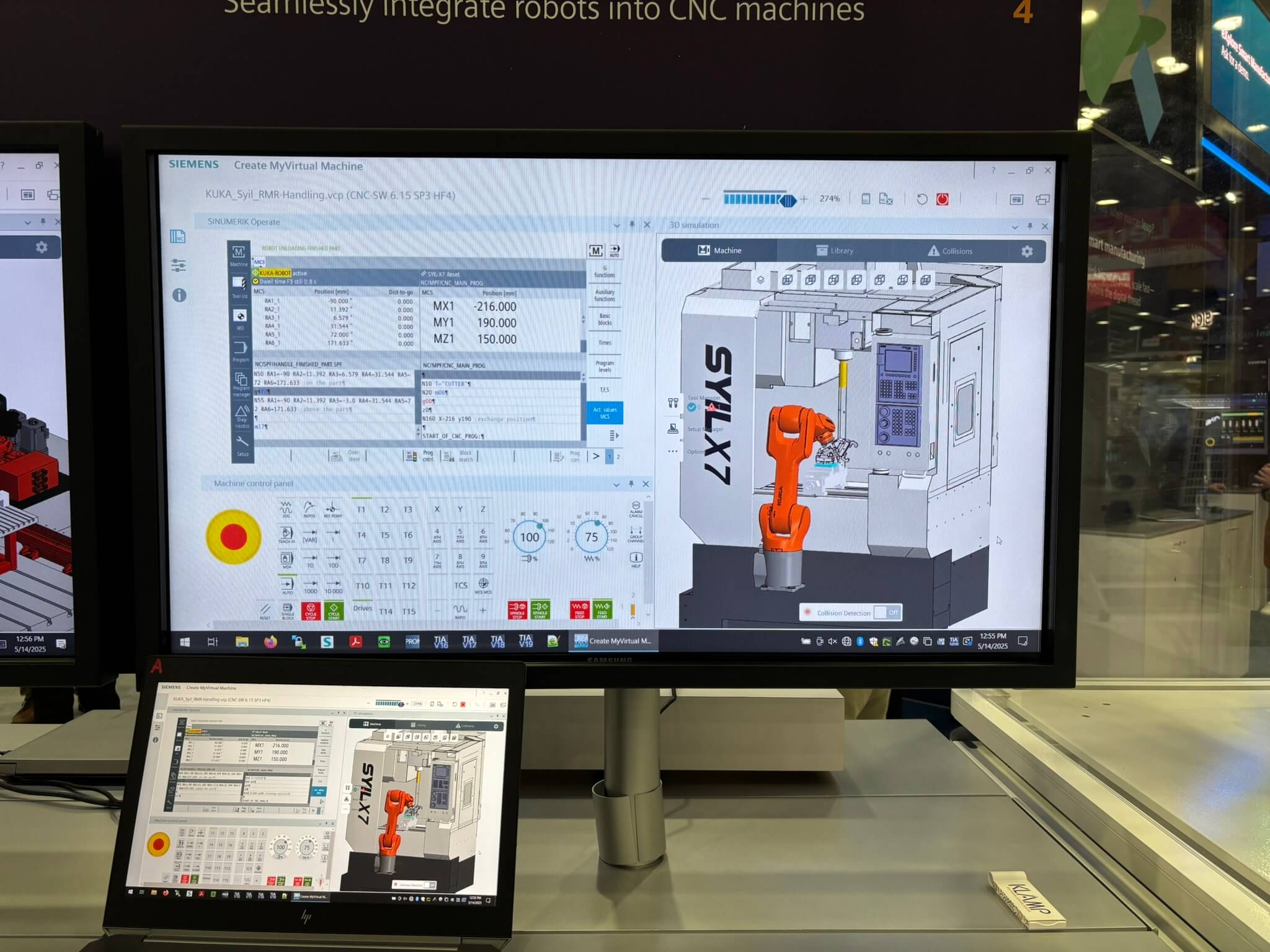

תאום דיגיטלי
הרחב את ה-R1 שלך עם תאום דיגיטלי כדי לדמות ולתכנת פעולות עיבוד וטיפול ללא צורך בגישה פיזית למכונה.
מפרט טכני
R1
משקל חלק
משקל מרבי [ק"ג]
3
זרוע רובוטית
מטען [ק"ג]
6.7
הישג [מ"מ]
901
רמת IP [זרוע|פרק כף היד]
IP65|IP67
חזרתיות תנוחה (ISO 9283) [מ"מ]
± 0.02
כלי עבודה לרובוטים
מלקחיים פנאומטיים מקבילים
1
סט אצבעות אוניברסליות
1
ניקוי חרטום
1
מהלך לכל לסת [מ"מ]
8
כוח סגירה [N]
550
כוח פתיחה [N]
610
נתונים נוספים
שיטת טיפול בחומרים
תבנית רשת
שטח פנוי [מ"מ]
600 x 520 x 150
גודל היחידה [מ"מ]
850 x 1200 x 2000
דרישות חשמל
200-240 וולט זרם חילופין - 16 אמפר
דרישה פנאומטית [psi]
90-120
