יכולות עיבוד
קוטר מקסימלי של מוט לעיבוד (מ"מ)
Φ20 מ"מ
קוטר חור ציר (מ"מ)
ø25
אורך עיבוד מרבי (מ"מ) ו-(אינץ') (ללא תותב מנחה)
2.5D (מקסימום 50)
אורך עיבוד מרבי (מ"מ) ו-(אינץ') (שרוול מנחה קבוע)
220 (אופציונלי)

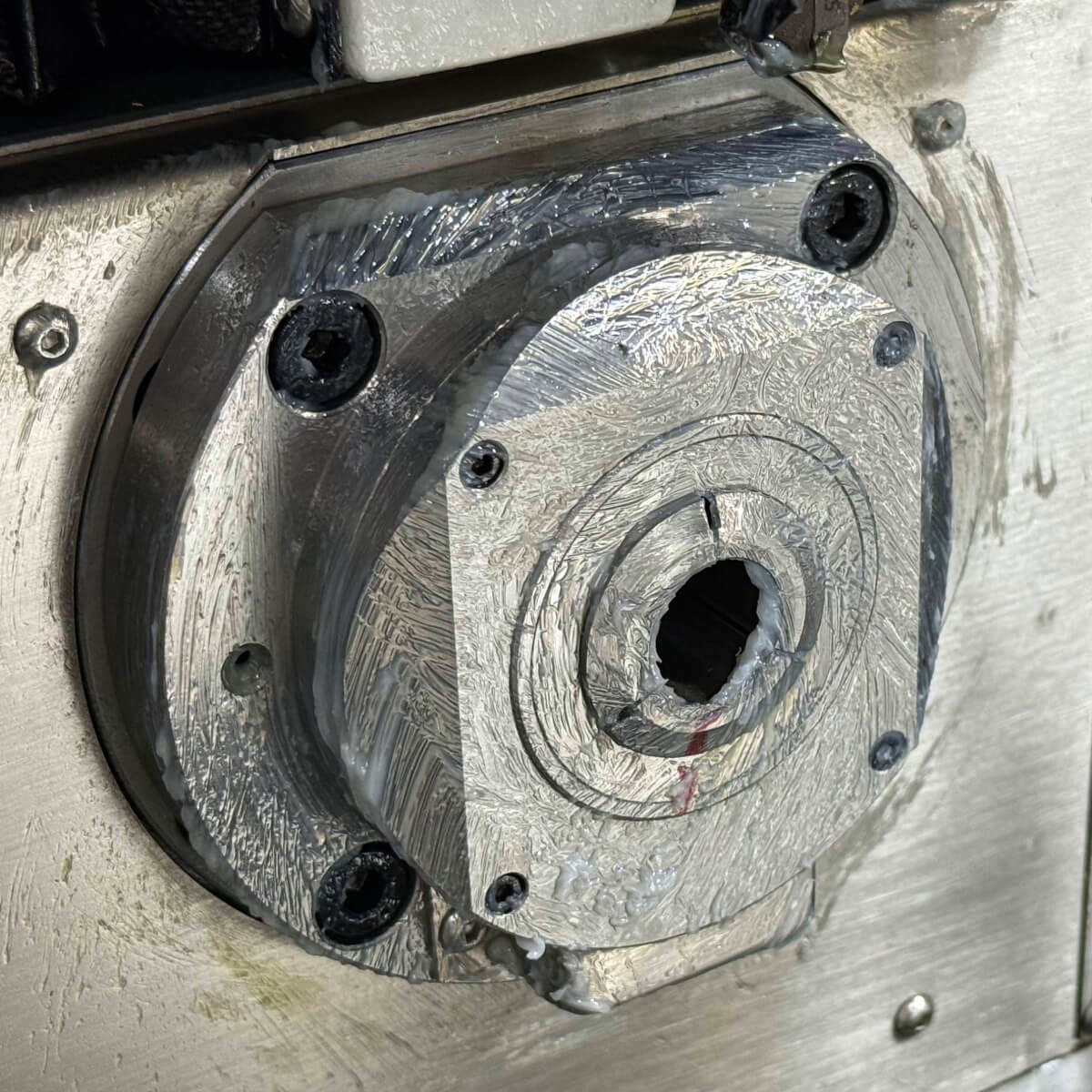

אורך עיבוד מרבי (מ"מ) ו-(אינץ') (שרוול מדריך סיבובי)
180
קוטר הידוק מרבי של ציר אחורי (מ"מ)
Φ20
קוטר קידוח מרבי של ציר (מ"מ)
Φ10
יכולות עיבוד
קוטר הברגה מרבי של ציר
M10
קוטר קידוח מרבי של ציר אחורי (מ"מ)
Φ10
קוטר הברגה מרבי של ציר אחורי
M10
קוטר קידוח מרבי של כלי עבודה רדיאלי (מ"מ)
Φ8
קוטר הברגה מרבי של כלי עבודה רדיאלי
M6
קוטר קידוח מרבי של כלי עבודה עם הנעה אחורית (מ"מ)
Φ8 (אופציונלי)
קוטר הברגה מרבי של כלי עבודה המונע מאחור
M6 (אופציונלי)
יכולות מכניות
מהירות ציר (סל"ד)
10000 (שרוול מדריך סיבובי 8000)
מהירות ציר אחורי (סל"ד)
10000
מהירות כלי עבודה רדיאלי (סל"ד)
6000
מהירות כלי חי (סל"ד)
6000 (אופציונלי)
מהירות תנועה מהירה (מטר/דקה)
24(X2, Y1, Z1, Z2)
מהירות תנועה מהירה (מטר/דקה)
20(X1)
סטיית ציר (מ"מ)
≤0.002
דיוק מיקום חוזר (מ"מ)
≤0.003
מערכת כלים
כלים גליליים חיצוניים
1(□16)+6(□12)
כלי עיבוד קצה
4(ER16)
כלים חיים רדיאליים
2(ER11)+3(ER16)
מחזיק כלים לחורים עמוקים
2 (ER16, אופציונלי)

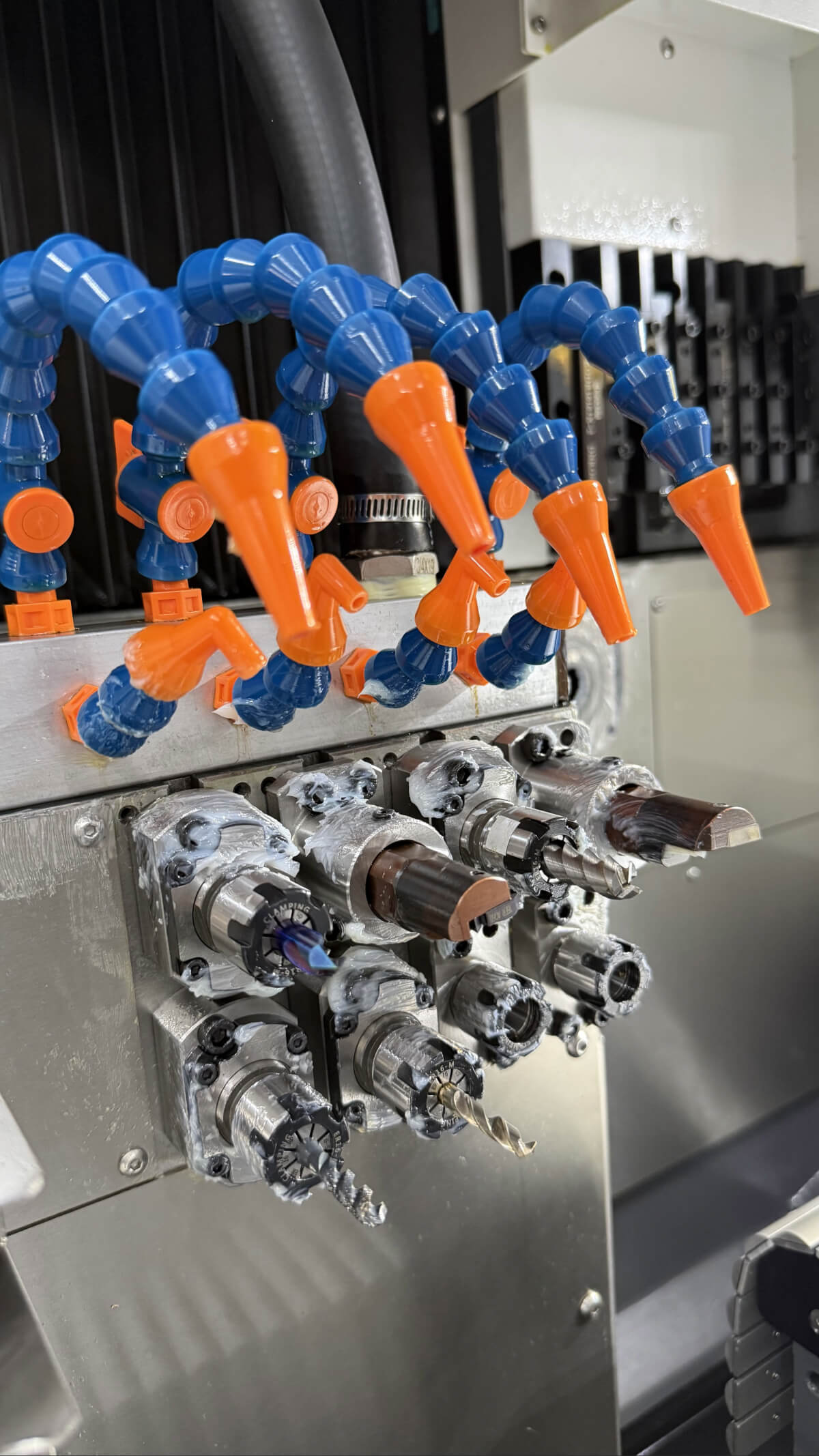

כלי עיבוד אחורי
4(ER16)
כלי חשמלי עם הנעה אחורית
אופציונלי
מחזיק כלי סיבוב אחורי
אין
הספק מנוע
ציר (קילוואט)
6.5
פיר הנעה ליניארי (קילוואט)
1 (סימנס: 0.94)
כלי חי רדיאלי (קילוואט)
1 (סימנס: 0.94)
כלי חי (kw)
1 (סימנס: 0.94) (אופציונלי)
משאבת קירור (קילוואט)
0.4
אחרים
גודל (מ"מ)
2565x1350x1850
משקל (ק"ג)
2900

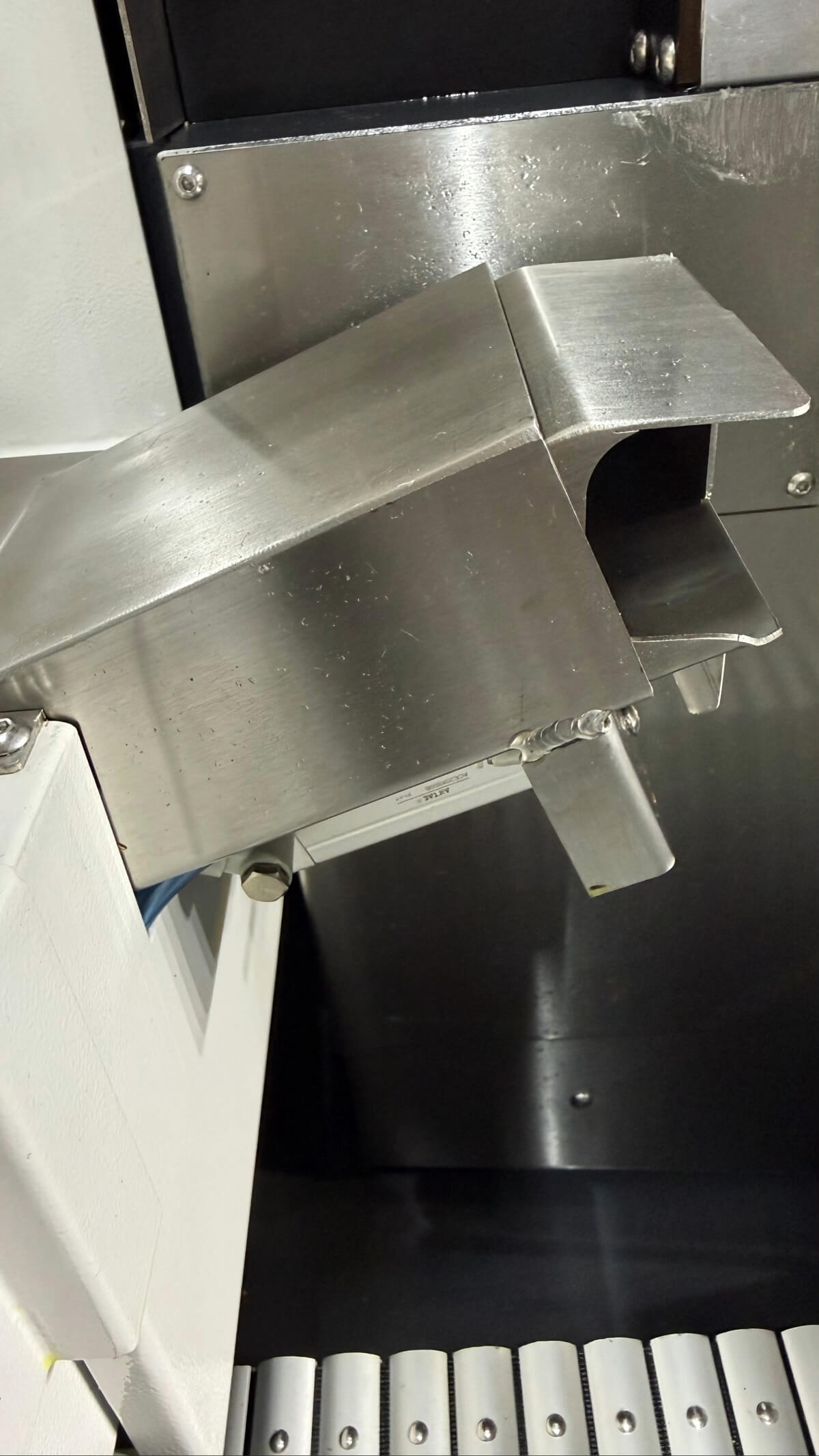

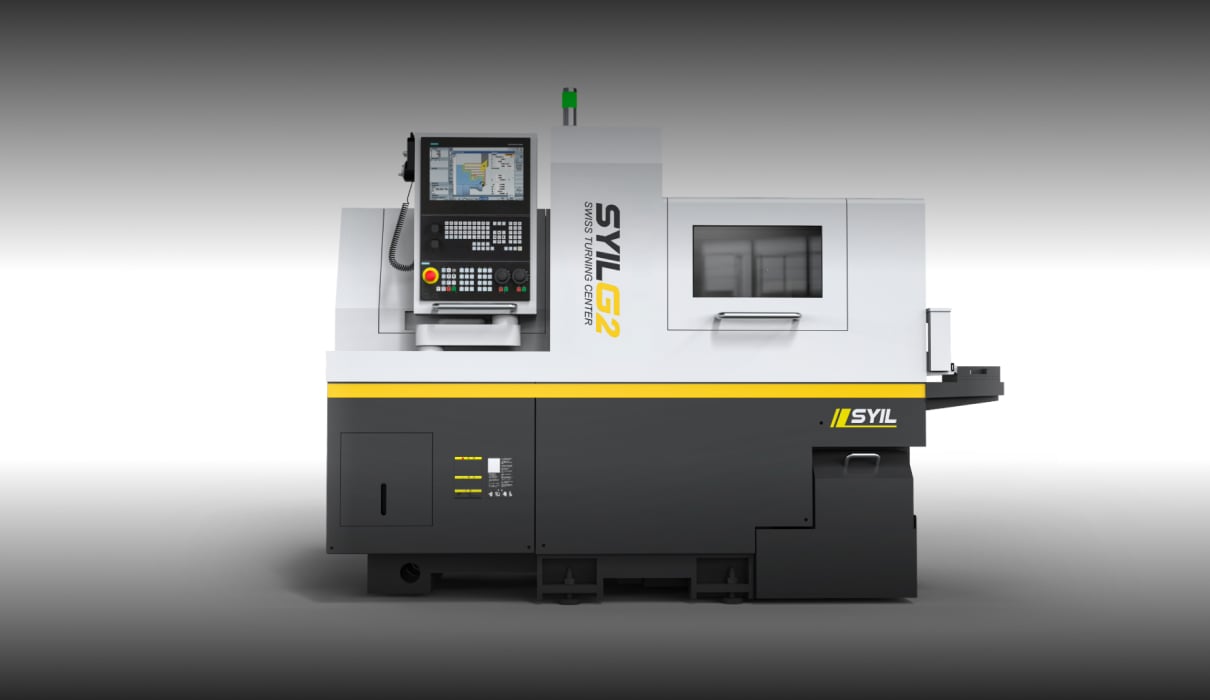

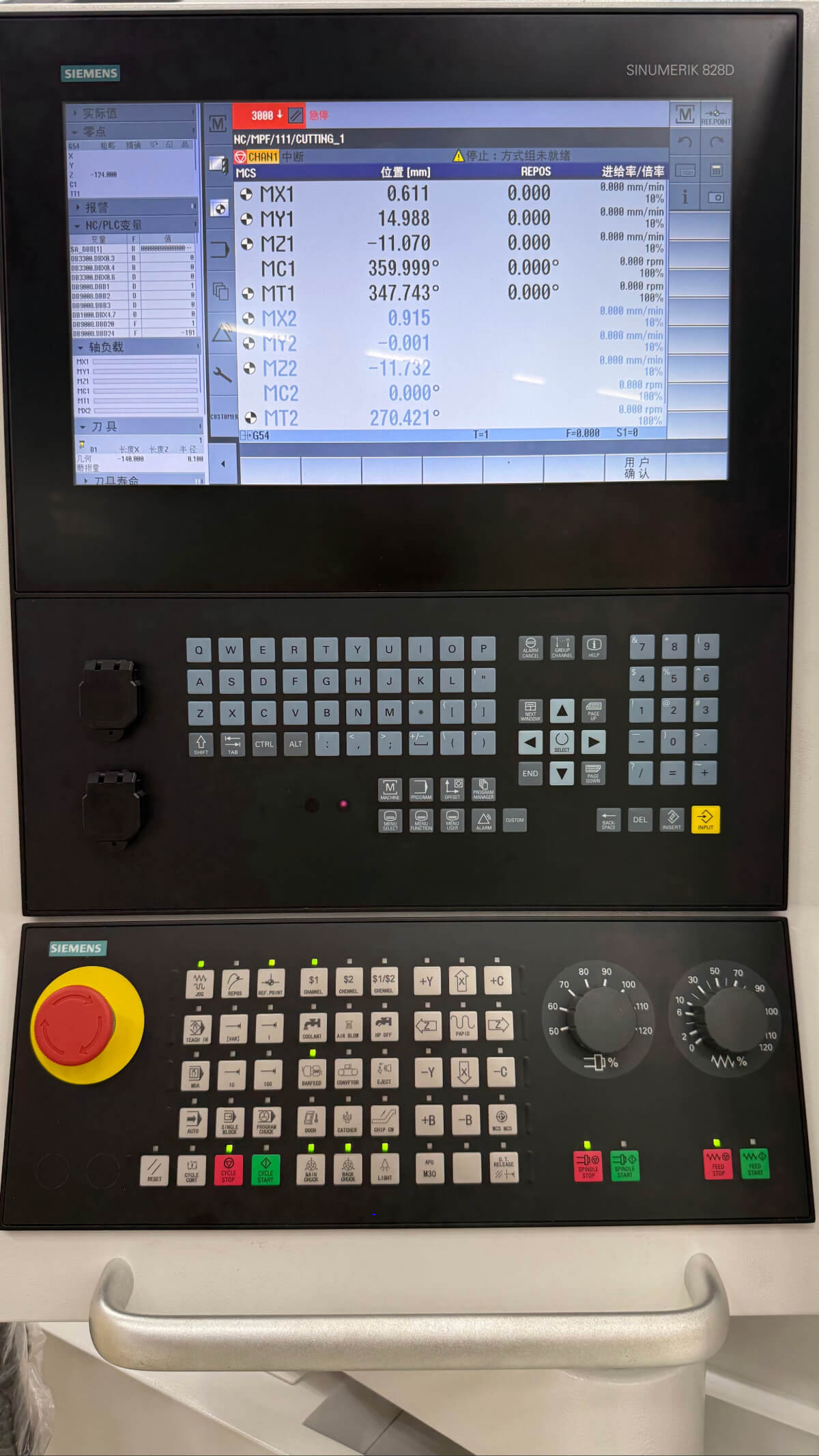

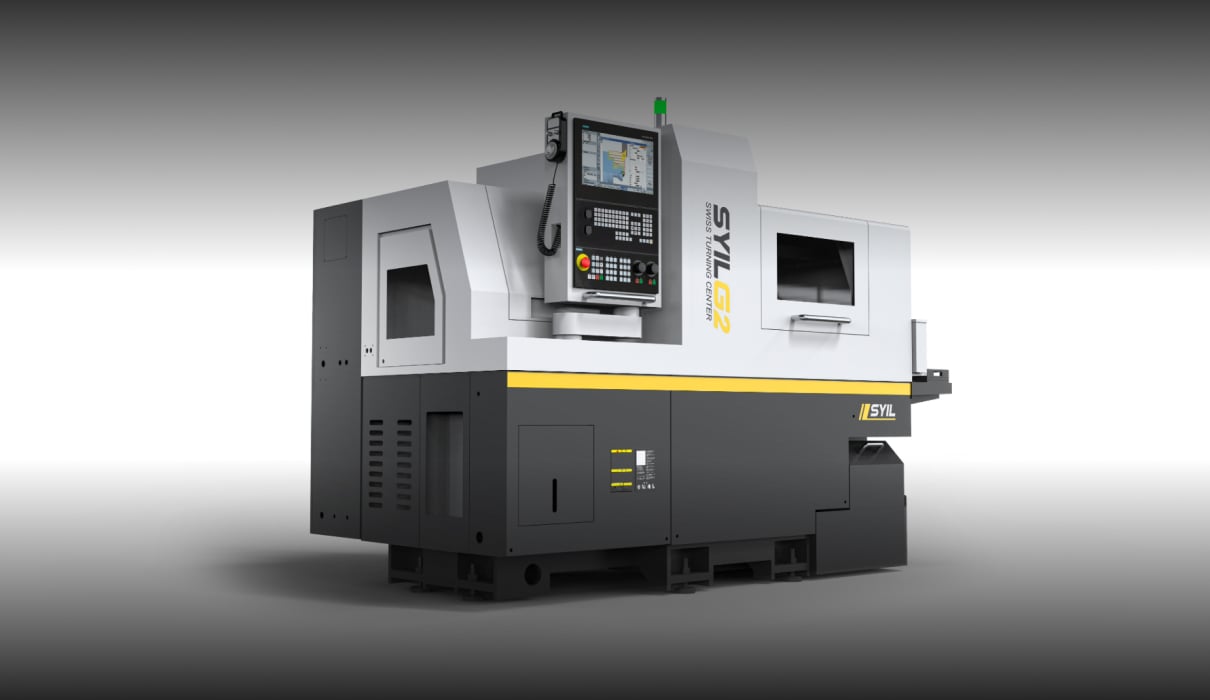

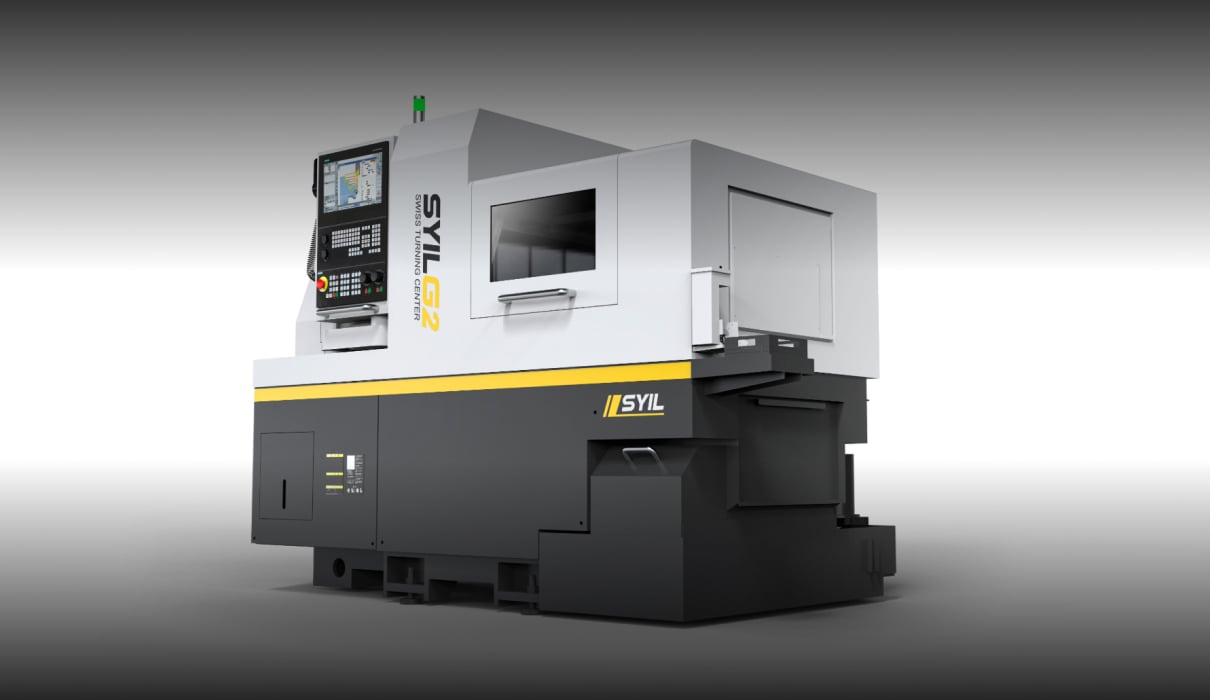

תכונות SYIL G2
אידיאלי לעיבוד חלקים קטנים וארוכים בדיוק ויציבות יוצאי דופן.
מפרט טכני
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
יכולות עיבוד
קוטר מוט מרבי לעיבוד (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
קוטר מעבר ציר (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
אורך עיבוד מרבי (מ"מ) ו(אינץ') (ללא תותב מוביל)
2.5D(מרבי 50)
2.5D(מרבי 50)
2.5D(מרבי 50)
2.5D(מרבי 50)
2.5D(מרבי 50)
2.5D(מרבי 50)
אורך עיבוד מרבי (מ"מ) ו(אינץ') (תותב מוביל קבוע)
220(אופציונלי)
220(אופציונלי)
220(אופציונלי)
220(אופציונלי)
220(אופציונלי)
220(אופציונלי)
אורך עיבוד מרבי (מ"מ) ו(אינץ') (תותב מוביל מסתובב)
180
180
180
180
180
180
קוטר תפיסה מרבי בציר נגדי (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
קוטר קידוח מרבי בציר (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
קוטר תבריז מרבי בציר
M10
M10
M10
M10
M10
M10
קוטר קידוח מרבי בציר נגדי (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
קוטר תבריז מרבי בציר נגדי
M8
M8
M10
M10
M10
M10
קוטר קידוח מרבי בכלי מונע רדיאלי (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
קוטר תבריז מרבי בכלי מונע רדיאלי
M6
M6
M6
M6
M6
M6
קוטר קידוח מרבי בכלי מונע אחורי (mm)
Φ8(אופציונלי)
Φ8(אופציונלי)
Φ8(אופציונלי)
Φ8
Φ8(אופציונלי)
Φ8
קוטר תבריז מרבי בכלי מונע אחורי
M6(אופציונלי)
M6(אופציונלי)
M6(אופציונלי)
M6
M6(אופציונלי)
M6
יכולות מכניות
מהירות ציר (r/min)
10000(תותב מוביל מסתובב 8000)
10000(תותב מוביל מסתובב 8000)
10000(תותב מוביל מסתובב 8000)
10000(תותב מוביל מסתובב 8000)
10000(תותב מוביל מסתובב 8000)
10000(תותב מוביל מסתובב 8000)
מהירות ציר נגדי (r/min)
10000
10000
10000
10000
10000
10000
מהירות כלי מונע רדיאלי (r/min)
5000
5000
6000
6000
6000
6000
מהירות כלי מונע אחורי (r/min)
6000 (אופציונלי)
6000 (אופציונלי)
6000 (אופציונלי)
6000
6000 (אופציונלי)
6000
מהירות תנועה מהירה (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
מהירות תנועה מהירה (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
סטייה סיבובית של הציר (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
דיוק מיקום חוזר (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
מערכת כלים
כלי חריטה חיצונית
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
כלי עיבוד פנים
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
כלים מונעים רדיאליים
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
מחזיק כלי לקידוח עמוק
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, אופציונלי)
2(ER16, אופציונלי)
2(ER16, אופציונלי)
2(ER16, אופציונלי)
כלי עיבוד אחורי
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
כלי מונע אחורי
--
--
אופציונלי
4(ER16)
אופציונלי
4(ER16)
מחזיק כלי לחריטה אחורית
--
--
אין
2(□16, אופציונלי)
אין
2(□16, אופציונלי)
הספק מנועים
ציר (kW)
4.2
4.2
4.2
4.2
4.2
4.2
ציר נגדי (kW)
3.1
3.1
4.2
4.2
4.2
4.2
ציר הנעה ליניארי (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
כלי מונע רדיאלי (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
כלי מונע אחורי (kW)
0.75
0.75
1(Siemens:0.94)(אופציונלי)
1(Siemens:0.94)
1(Siemens:0.94)(אופציונלי)
1(Siemens:0.94)
משאבת נוזל קירור (kW)
0.4
0.4
0.4
0.4
0.4
0.4
משקל ומידות
משקל (kg)
2400
2400
2900
3000
2900
3000
מידות (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
