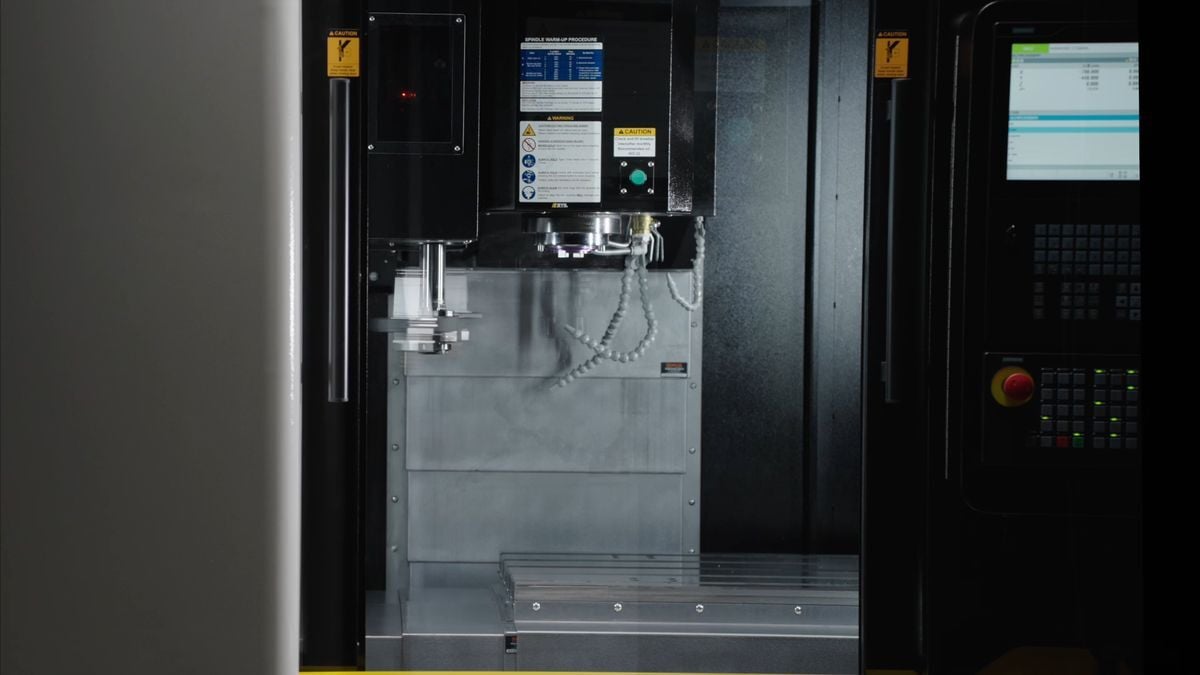

נסיעות
נסיעה אורכיתX
760 מ"מ
נסיעה צולבתY
500 מ"מ
מהלך ראשהמכונה Z
500 מ"מ
מרחק בין קצה הציר לשולחן העבודה
100-600 מ"מ
מרחק בין הציר למשטח העמוד
530 מ"מ
מהלך אורכי X
760 mm
מהלך רוחבי Y
500 mm
מהלך ראש Z
500 mm
מרחק מקצה הציר לשולחן
100-600 mm
מרחק בין הציר לפני העמוד
530 mm
טבלה

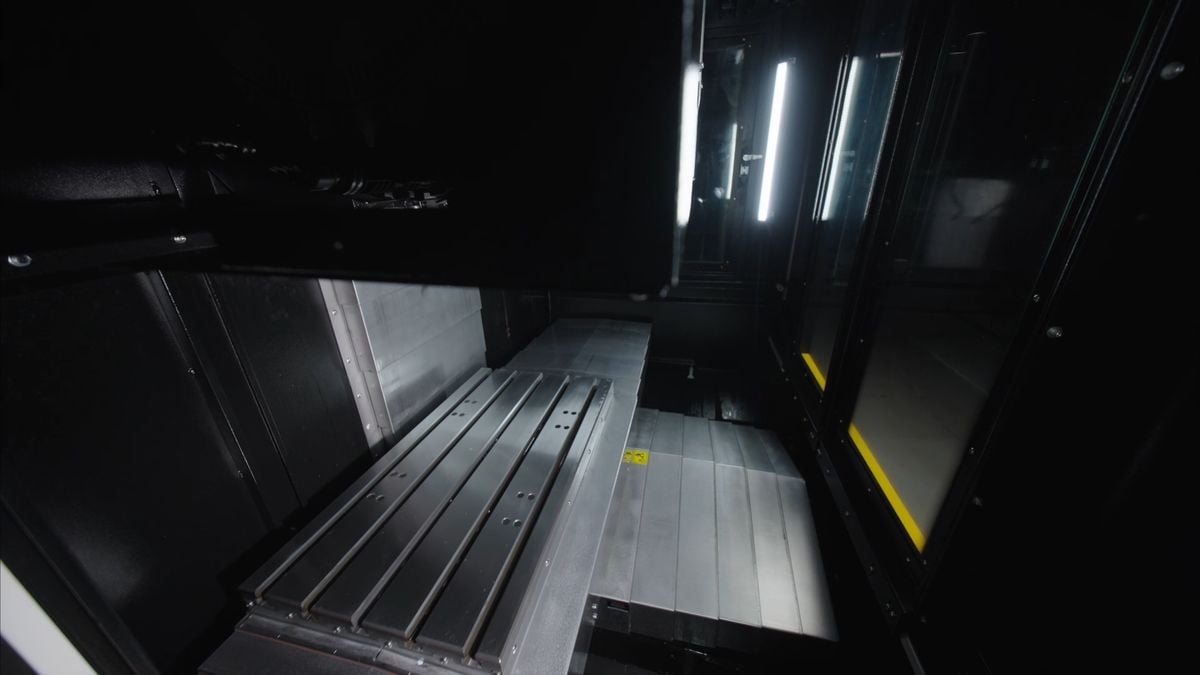

משטח עבודה
860×500 מ"מ
חריצים T (מספר x גודל x מרחק)
5×18×100 מ"מ
עומס מרבי על השולחן
1102.3 ליברות (500 ק"ג)
משטח עבודה
860×500 mm
חריצי T (מספר x גודל x מרחק)
5×18×100 mm
עומס שולחן מרבי
500 kg

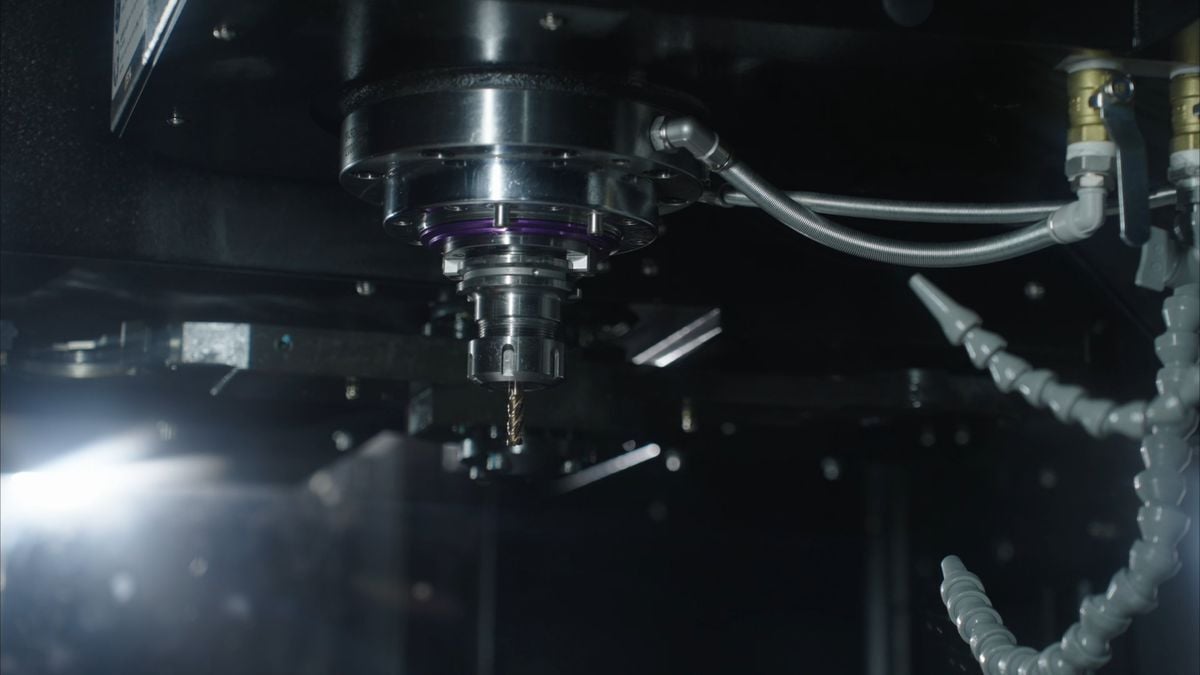

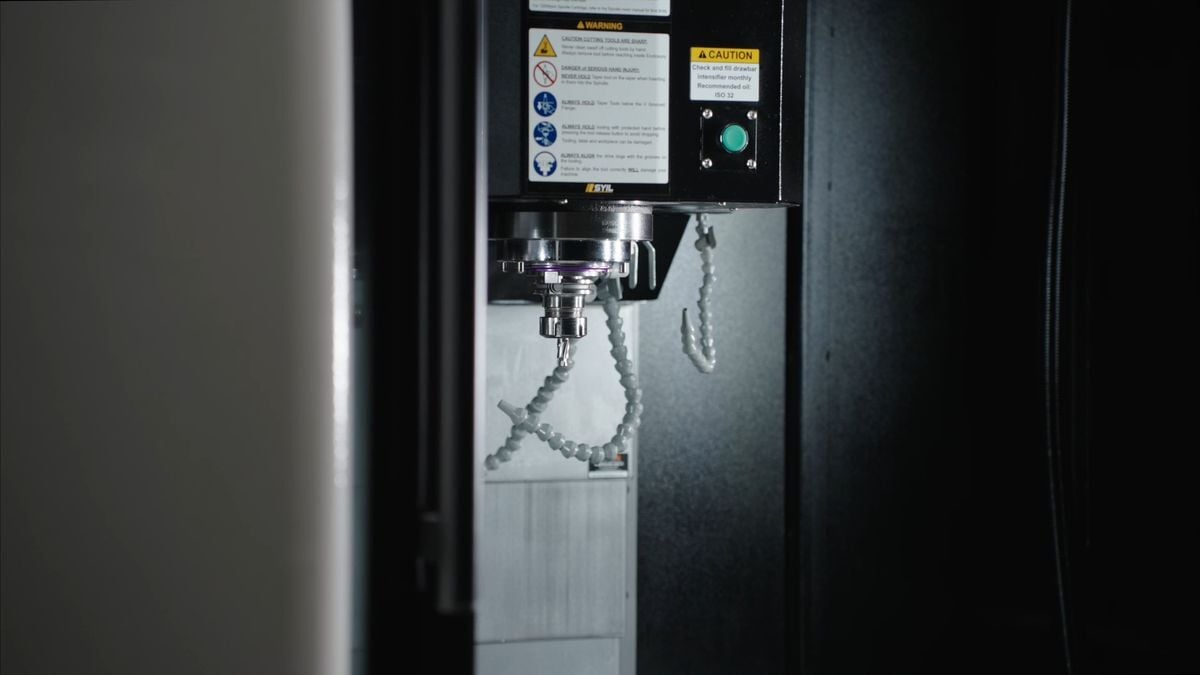

ציר
אף ציר
BT40
מהירות ציר
10,000 סל"ד
מנגנון ההעברה
סוג רצועה/ישיר
אף הציר
BT40
מהירויות ציר
10,000 rpm (12,000 rpm אופציונלי)
מנגנון העברה
רצועה/ישיר

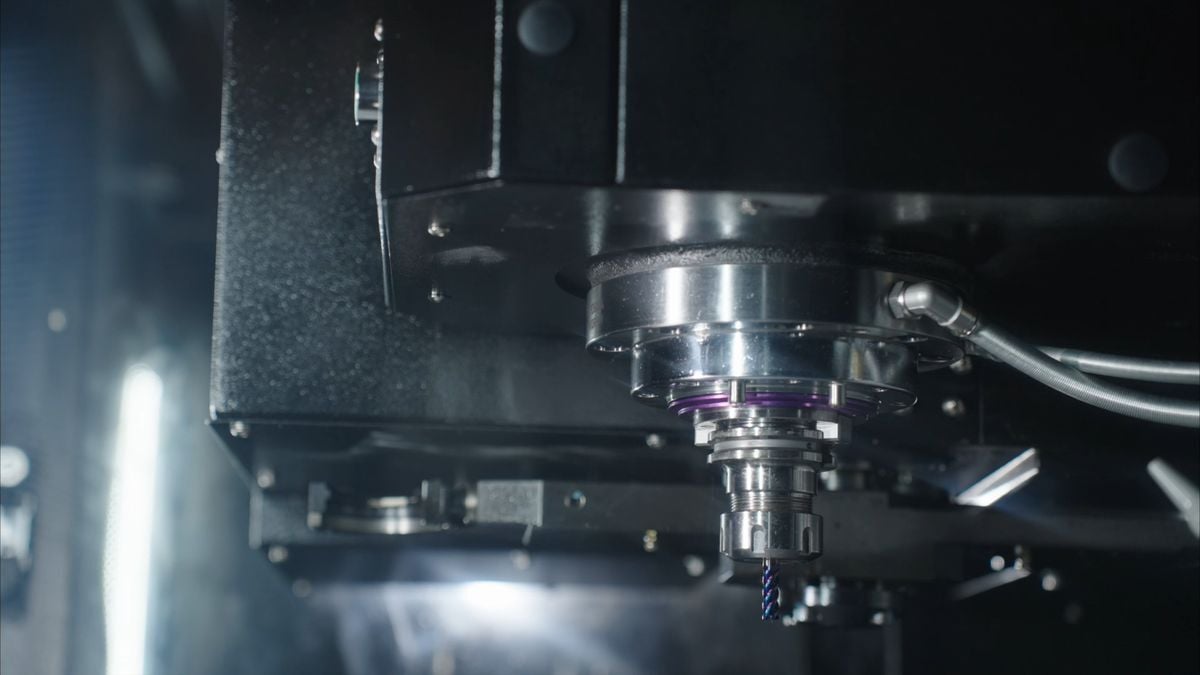

הזנה
הזנת חיתוך
10,000 מ"מ/דקה
מעבר מהיר
30,000 מ"מ/דקה
הזנת חיתוך
10,000 mm/min
תנועה מהירה
30,000 mm/min
מחליף כלים אוטומטי
מחזיק כלים
סוג זרוע
קיבולת אחסון כלים
24 יחידות
קוטר מקסימלי של הכלי
125 מ"מ
אורך מקסימלי של הכלי
240 מ"מ
משקל מקסימלי של הכלי
7 ק"ג (15.4 ליברות)
כלי לכלי
2.0 שניות
מחזיק כלי
סוג זרוע
קיבולת מחסן כלים
24 יח'
קוטר כלי מרבי
125 mm
אורך כלי מרבי
240 mm
משקל כלי מרבי
7 kg
החלפת כלי (כלי לכלי)
2.0 s
מנועים
הספק מנוע ציר
11/17 קילוואט
מנועי הנעה צירים X, Y, Z
3.9/3.9/5.9 קילוואט
הספק מנוע הציר
11/17 kW
מנועי הנעה צירים X, Y, Z
3.9/3.9/5.9 kW
כללי
שטח רצפה (אורך × רוחב × גובה)
1850×2245×2800 מ"מ
משקל
6000 ק"ג
שטח רצפה (א×ר×ג)
1850×2245×2800 mm
משקל
6000 kg

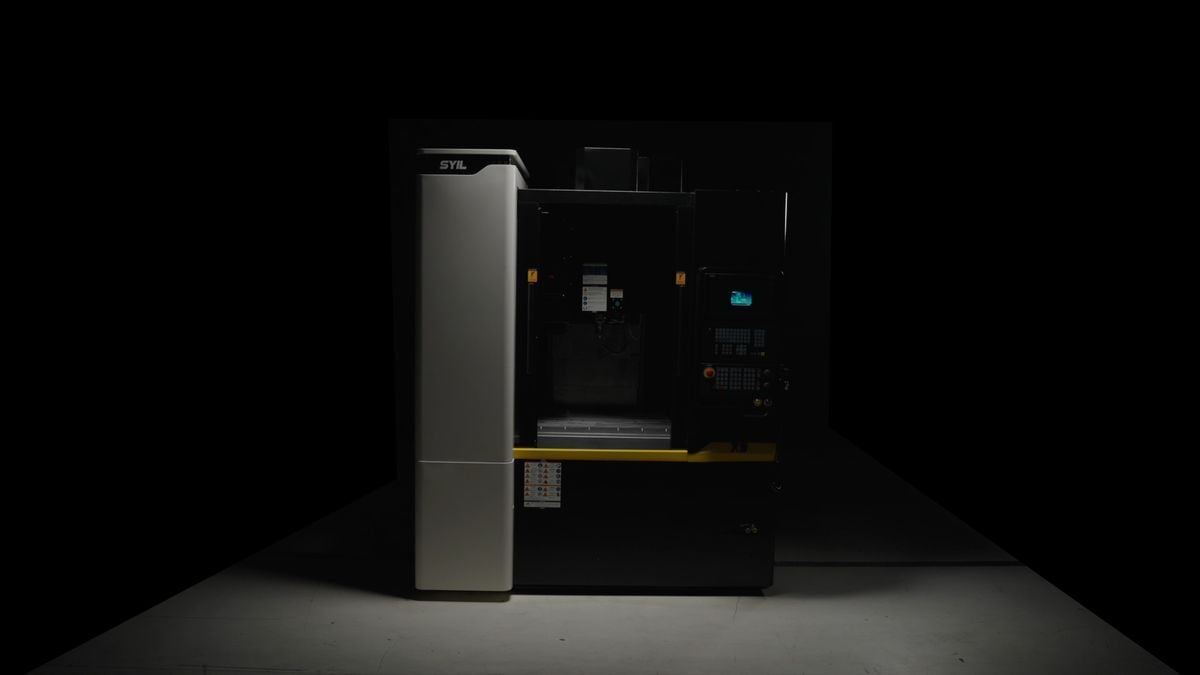

SYIL X9 תכונות עיקריות
יכולות עיבוד מעולות. טיפול במגוון רחב של פעולות.

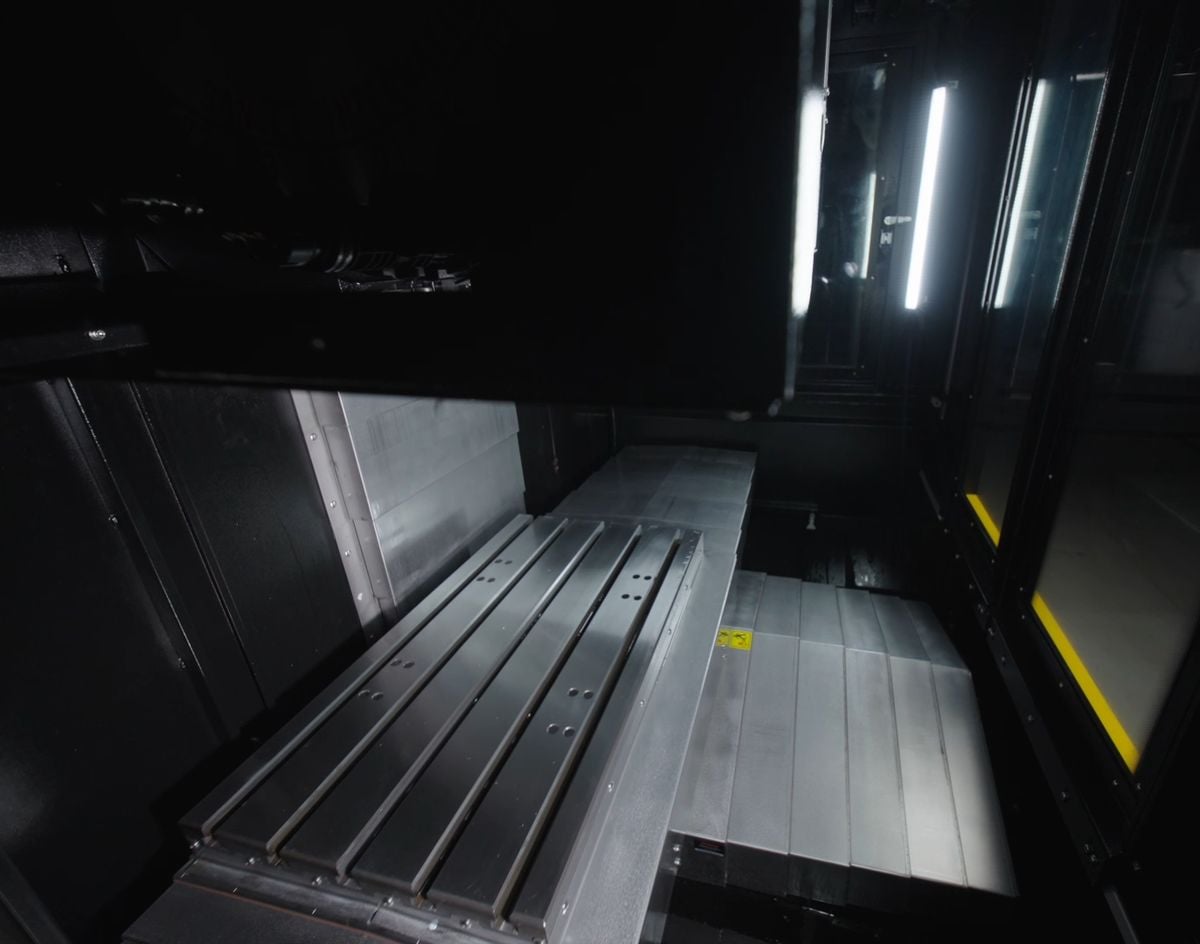

THK

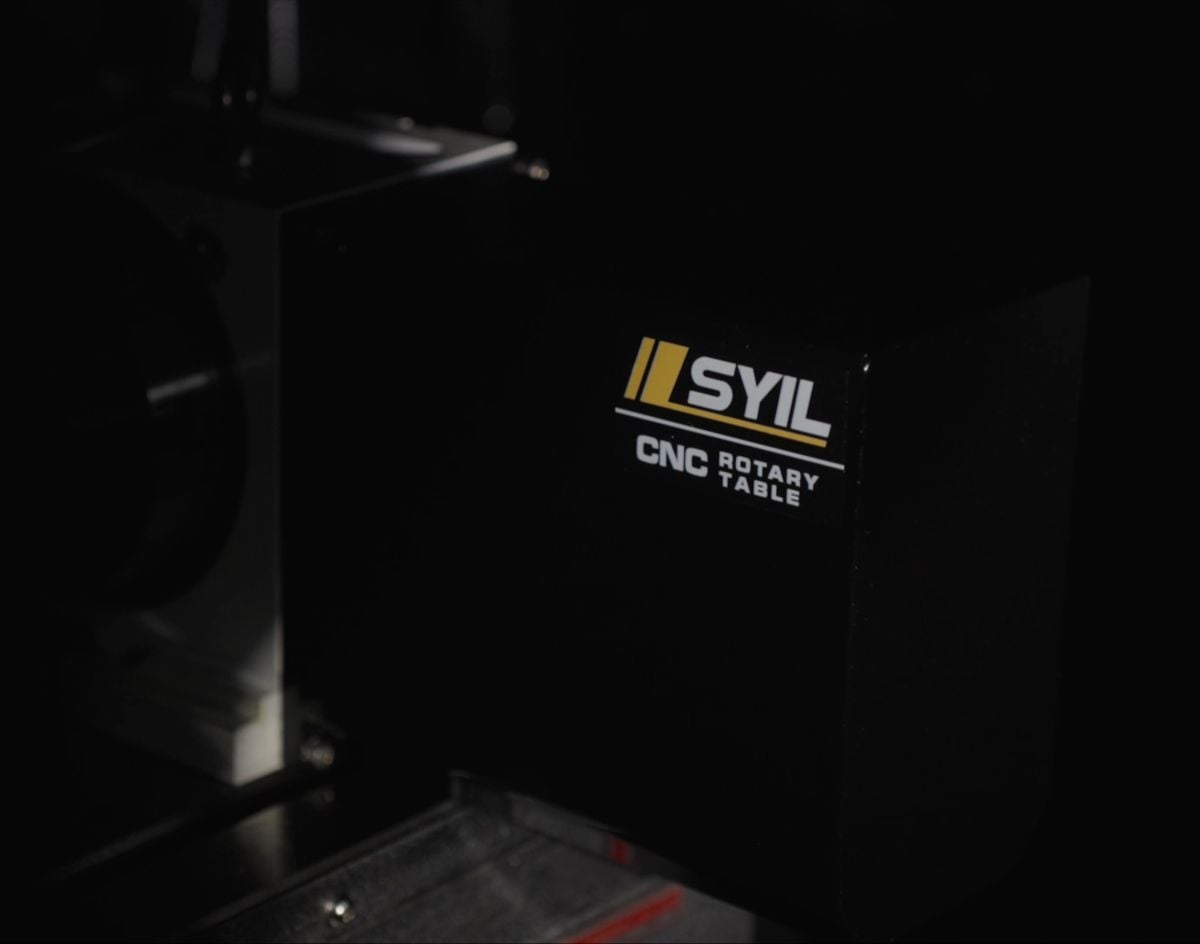

4th axis

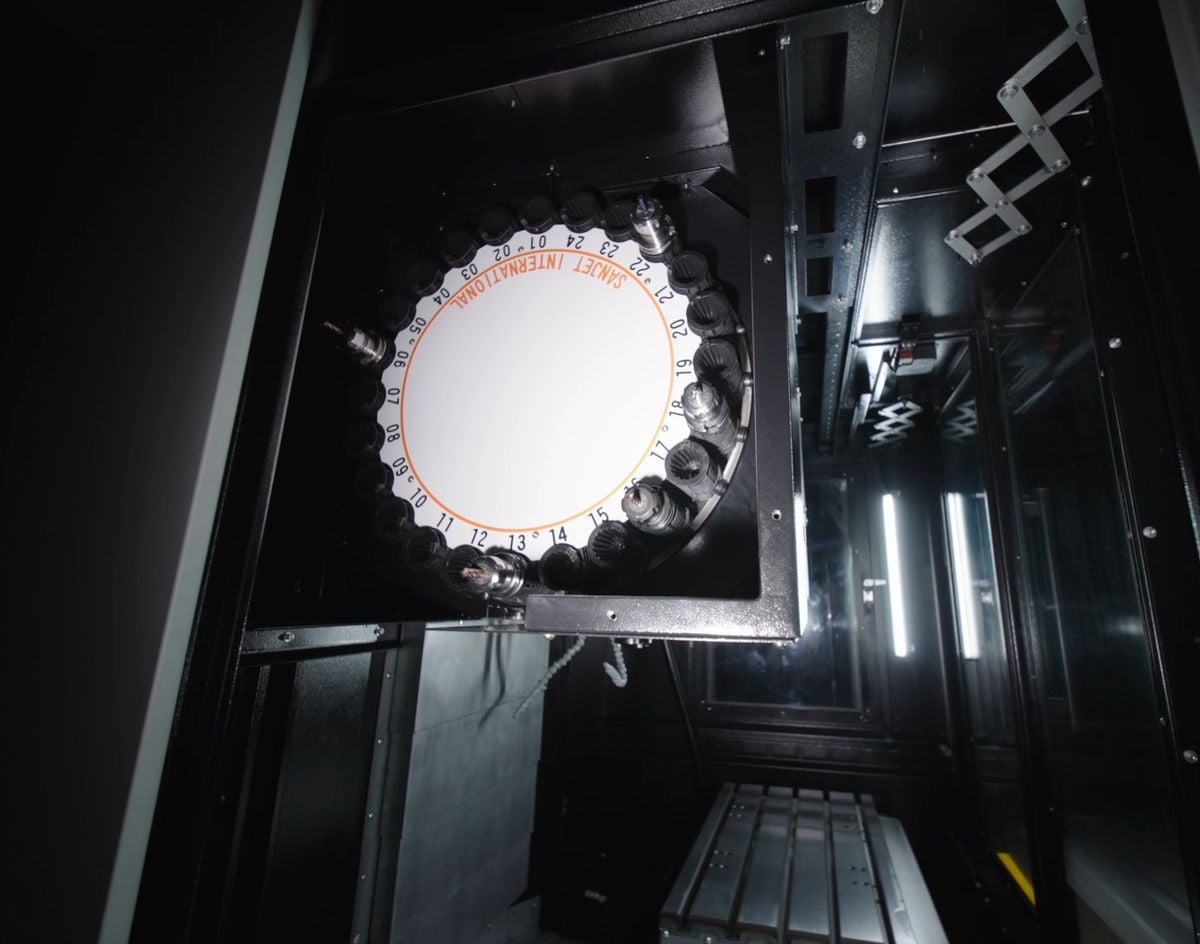

High-speed Servo Tool Changer
SYIL X9 אפשרויות

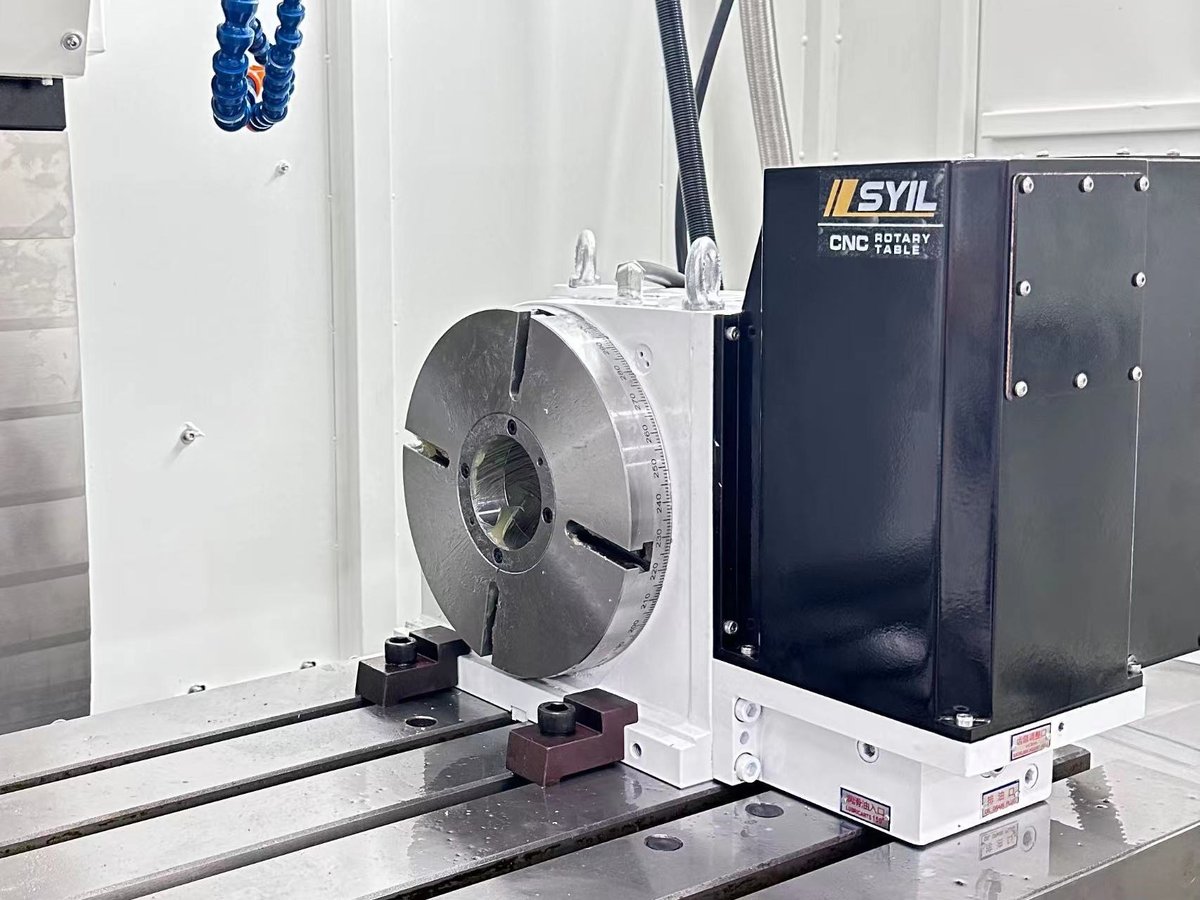

ציר רביעי 255 מ"מ.
לשולחן סיבובי NC 255 מ"מ.
סוג אלחוטי.
סוג כבל TTC200.
S800.

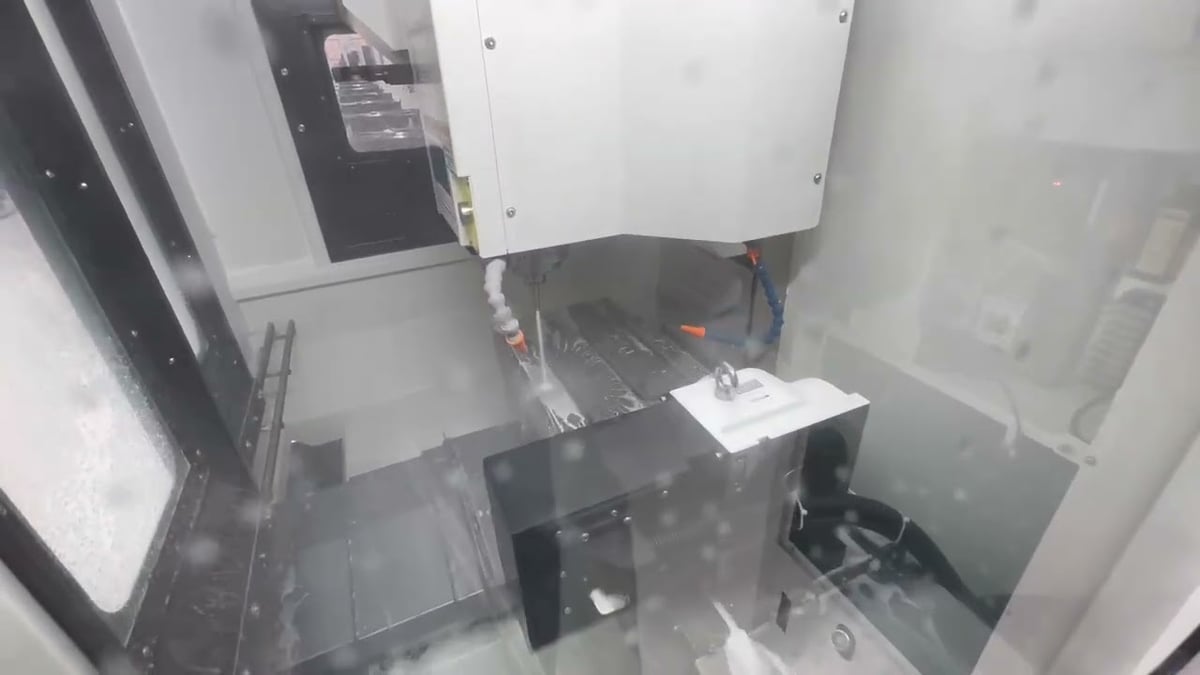

CTS 20 בר.
מפרט טכני
X5
X7
X9
X11
טבלה
גודל השולחן (מ"מ)
560×260
700×300
860×500
1050×550
עומס השולחן (ק"ג)
150
150
500
600
משטח השולחן (מספר × גודל × מרחק במילימטרים)
חריצים T 3×14×80
חריצים T 3×14×100
חריצים T 5×18×100
חריצים T 5×18×90
מרחקים נסיעה
ציר X (מ"מ)
300
400
760
1000
ציר Y (מ"מ)
260
300
500
500
ציר Z (מ"מ)
300
380
500
500
מרחק בין קצה הציר לשולחן העבודה
150-450
150-530
100-600
110-610
מרחק בין הציר למשטח העמוד
330
358
530
650
ציר
קוניות ציר
BT30
BT30
BT40
BT40
הנעה חשמלית
ישיר
חגורה
חגורה
חגורה
מהירות ציר מקסימלית (סל"ד)
20,000
12,000
10,000 (12,000 אופציונלי)
10,000
הזנה
מהירות תנועה מהירה (מ"מ/דקה)
30,000
30,000
30,000
30,000
חיתוך הזנה (מ"מ/דקה)
10,000
10,000
10,000
10,000
מחליף כלים אוטומטי
סוג
גלגל
זרוע
זרוע
זרוע
מחזיק כלים
BT30
BT30
BT40
BT40
קיבולת אחסון כלים
16
16
24
24
קוטר מקסימלי של הכלי (מ"מ)
63
63
125
125
אורך מקסימלי של הכלי (מ"מ)
200
200
240
300
משקל מקסימלי של הכלי (ק"ג)
3
3
7
7
כלי לכלי (ים)
1
1.5
2
2.5
נתונים נוספים
משקל המכונה (ק"ג)
2180
2200
5000
7000
מידות המכונה אורך x רוחב x גובה (מ"מ)
שטח בסיס כולל מיכל נוזל קירור ובקר
שטח בסיס כולל מיכל נוזל קירור ובקר
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
לחץ אוויר מינימלי/מקסימלי (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
נפח מיכל נוזל קירור (ליטרים)
80
80
130
240
