SYIL x סימנס SINUMERIK
SYIL L2 מצויד כסטנדרט במערכת הבקרה Siemens SINUMERIK 828D. עם ביצועי CNC ייחודיים, בקרת SINUMERIK 828D קובעת סטנדרטים של פרודוקטיביות בכל הקשור לכרסום במכונות SYIL. עם הכוננים החדשים SINAMICS ומנועי בקרת התנועה SIMOTICS, SINUMERIK 828D הוא כעת פרודוקטיבי עוד יותר. ארכיטקטורת החומרה החזקה ואלגוריתמי הבקרה החכמים, יחד עם טכנולוגיית ההנעה והמנוע האיכותית, מבטיחים דינמיקה ודיוק מרביים במהלך העיבוד.
.png?width=5760&name=Mask%20group%20(22).png)

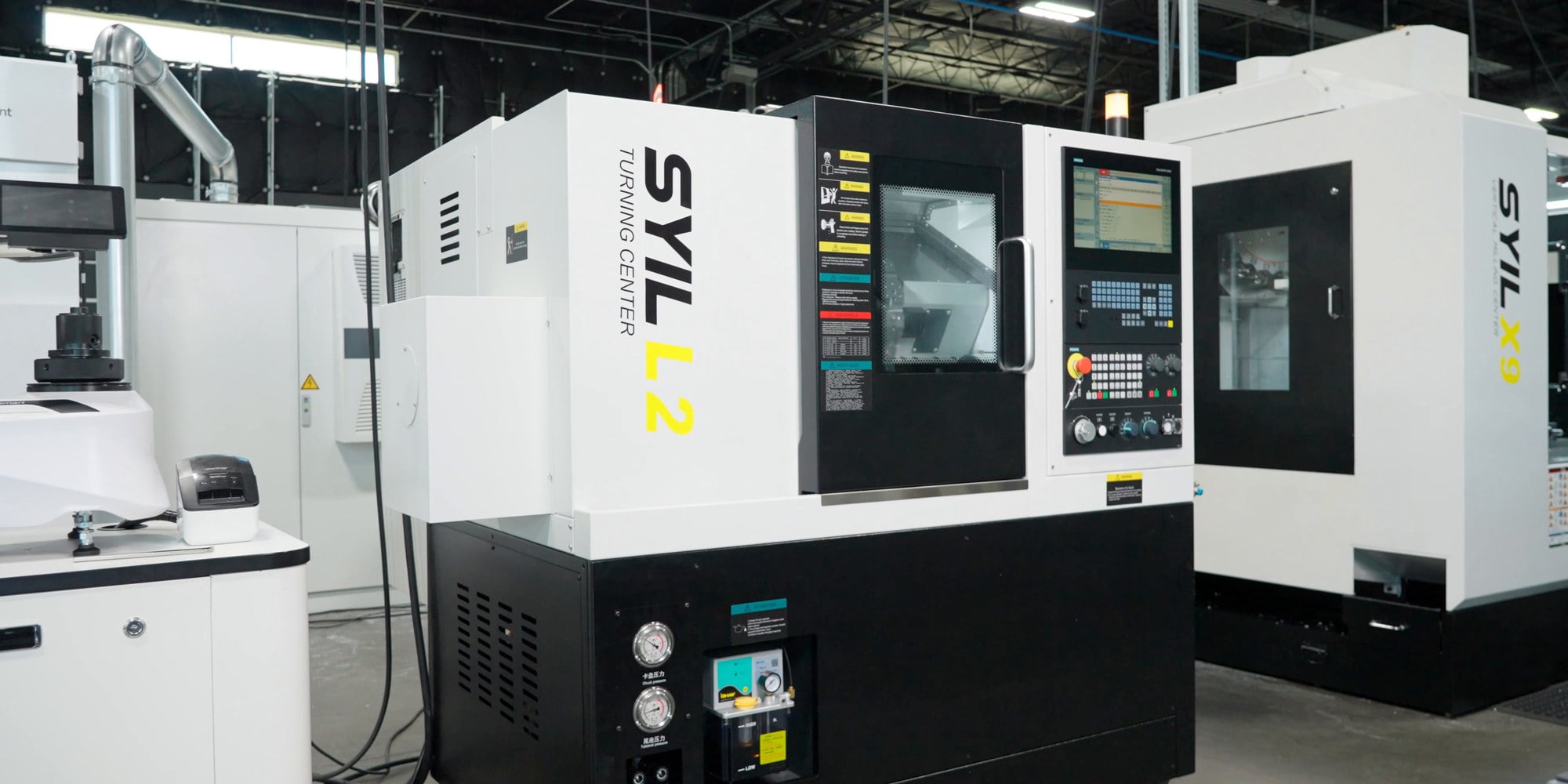

SYIL L2
SYIL L2 מאמצת עיצוב מבוסס פלטפורמה ומודולרי, המתאפיין בממדים קומפקטיים ובמרחב עבודה נוח עם יכולת הרחבה. היא שומרת ממשקים עבור פונקציות הרחבה שונות כדי לאפשר עיבוד אוטומטי, כגון רובוטים לטעינה ופריקה, דלתות אוטומטיות, מזינים אוטומטיים, מכווני כלים, בדיקת חלקי עבודה מקוונת ועוד.
.png?width=5760&name=Mask%20group%20(32).png)
.png?width=5760&name=Mask%20group%20(33).png)
תכונות הליבה של SYIL L2

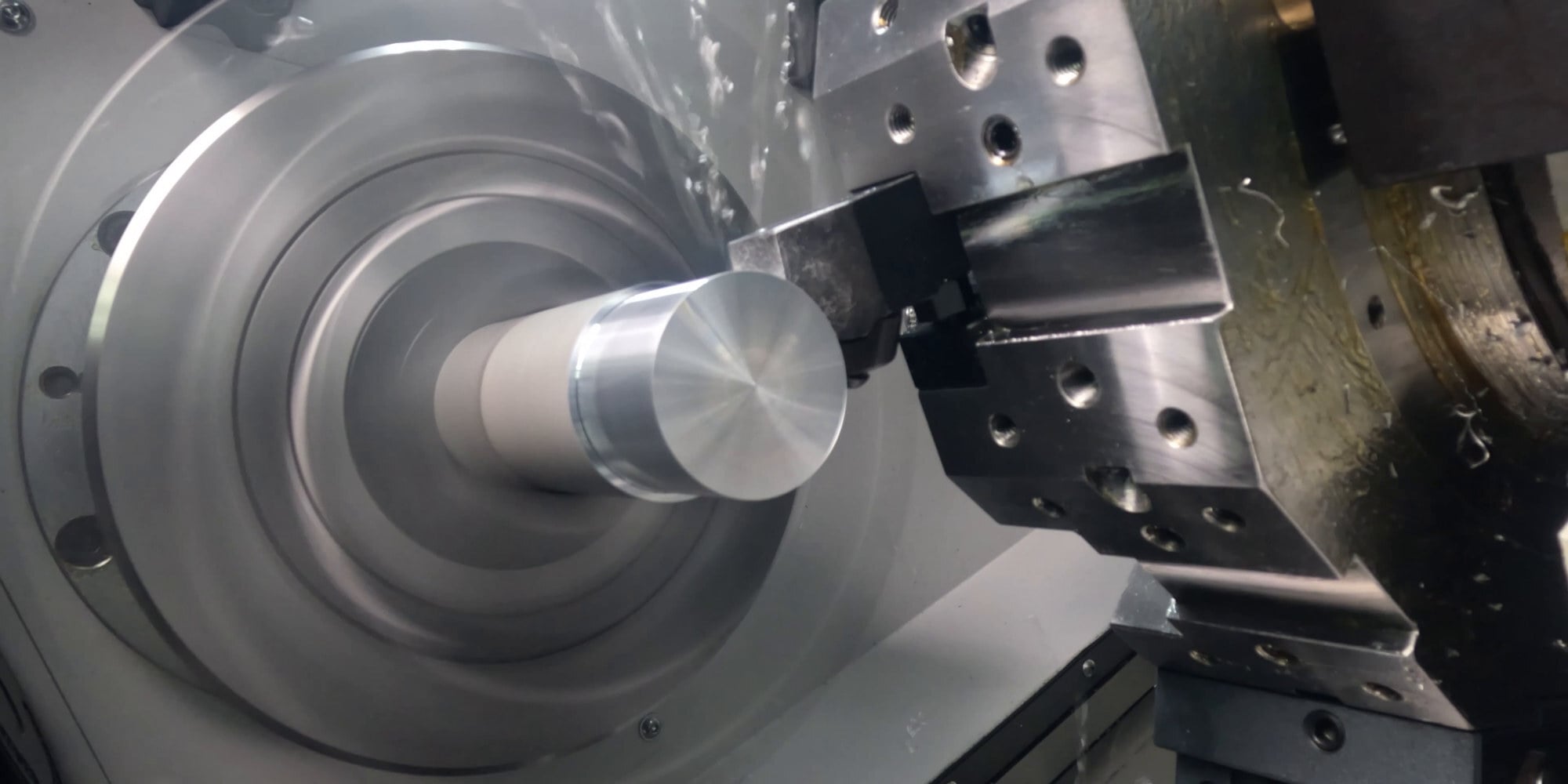

עם מרכזי החריטה של SYIL, תוכלו לצפות לדיוק וחזרות מעולים. טכנולוגיית ה-CNC המתקדמת מבטיחה שכל חיתוך יהיה מדויק, והתוצאה היא חלקים עקביים ואיכותיים. בין אם אתם מייצרים אב טיפוס או מייצרים חלקים מתכתיים קטנים בכמויות גדולות, מחרטות SYIL מספקות תוצאות יוצאות דופן בכל פעם.
.png?width=5760&name=Mask%20group%20(36).png)
מפרט טכני
L2
L3
L4
קיבולת עיבוד

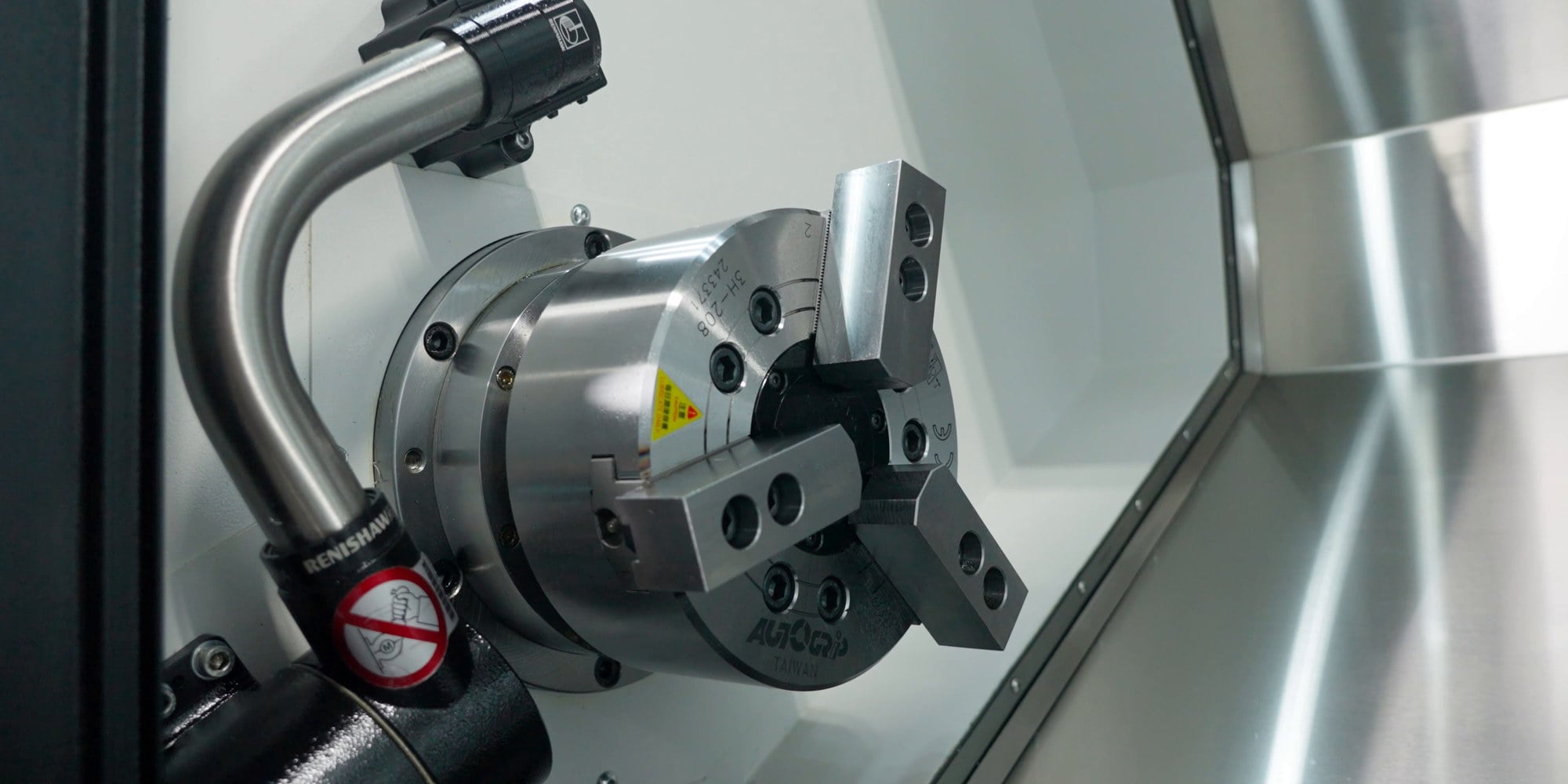

גודל צ'אק
8 אינץ'
8 אינץ'
10 אינץ'
קוטר סיבוב מרבי מעל המיטה
ø510 מ"מ
ø550 מ"מ
ø630 מ"מ
קוטר הנפה מרבי מעל המנשא
ø260 מ"מ
ø290 מ"מ (עם ציר Y: 200 מ"מ)
ø330 מ"מ
אורך מקסימלי של החומר
300 מ"מ
500 מ"מ (עם ציר Y: 530 מ"מ, עם ציר נגדי: 450 מ"מ)
800 מ"מ (1100 מ"מ/1500 מ"מ)
קוטר מקסימלי של החומר
ø380 מ"מ
ø380 מ"מ
ø520 מ"מ
ציר
מהירות מרבית
4000 סל"ד
4000 סל"ד
3500 סל"ד
אף מחודד
A2-6
A2-6
A2-8
קוטר נשא המחרטה
ø66 מ"מ
ø63 מ"מ
ø91 מ"מ
קוטר חור ציר
ø52 מ"מ
ø52 מ"מ
ø75 מ"מ
הספק ציר
11/15 קילוואט
11/15 קילוואט
15 קילוואט
אינדקס ציר C מינימלי
--
0.001°
--
ציר נגדי
גודל צ'אק
--
6 אינץ'
--
מהירות שיוט / מהירות מרבית
--
1750/6000 סל"ד
--
אף מחודד
--
A2-5
--
קוטר נשא המחרטה
--
ø56 מ"מ
--
קוטר חור ציר
--
ø45 מ"מ
--
הספק ציר
--
11 קילוואט
--
מסעות
--
530 מטר
--
מעבר מהיר
--
30 מטרים לדקה
--

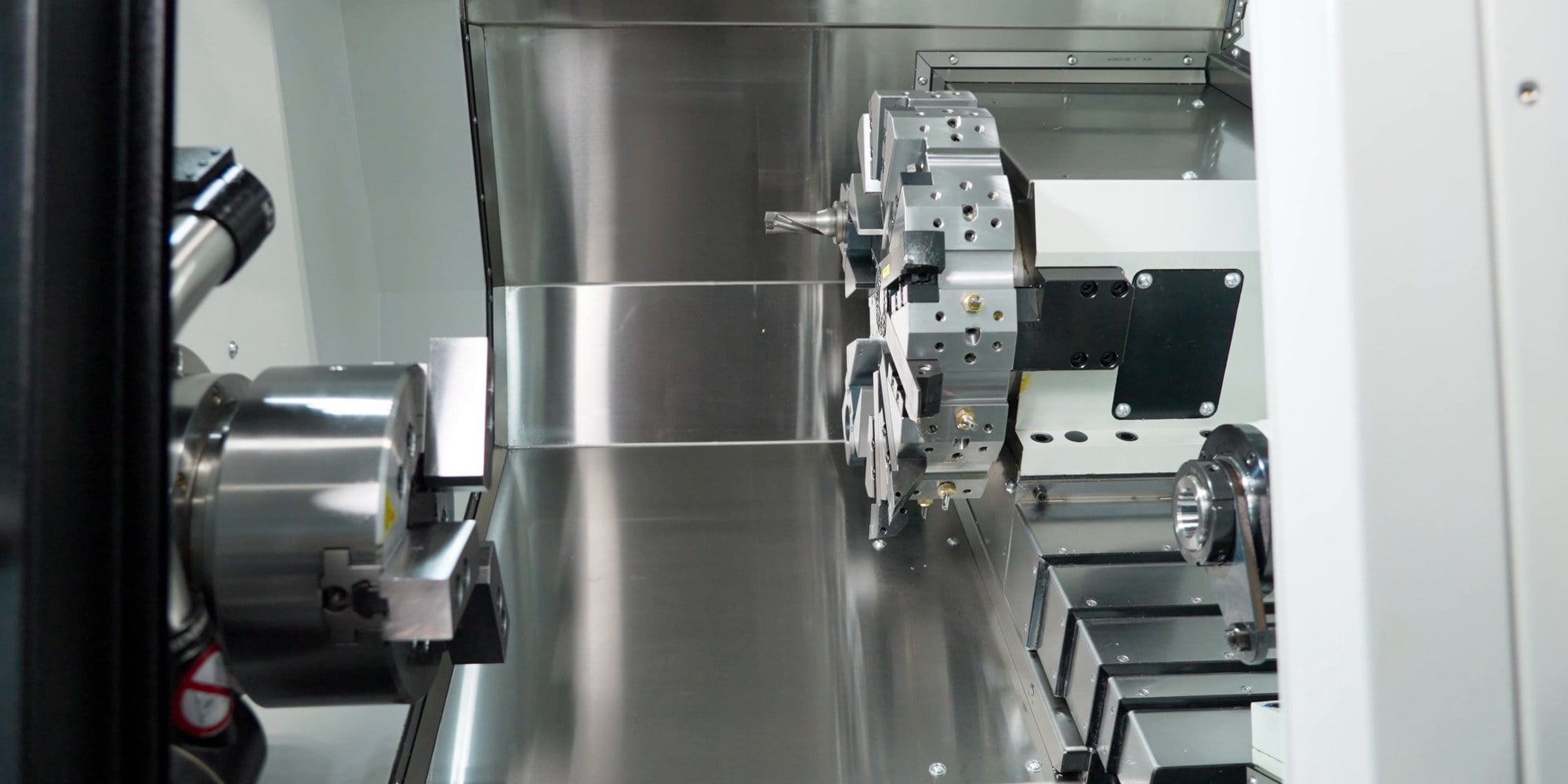

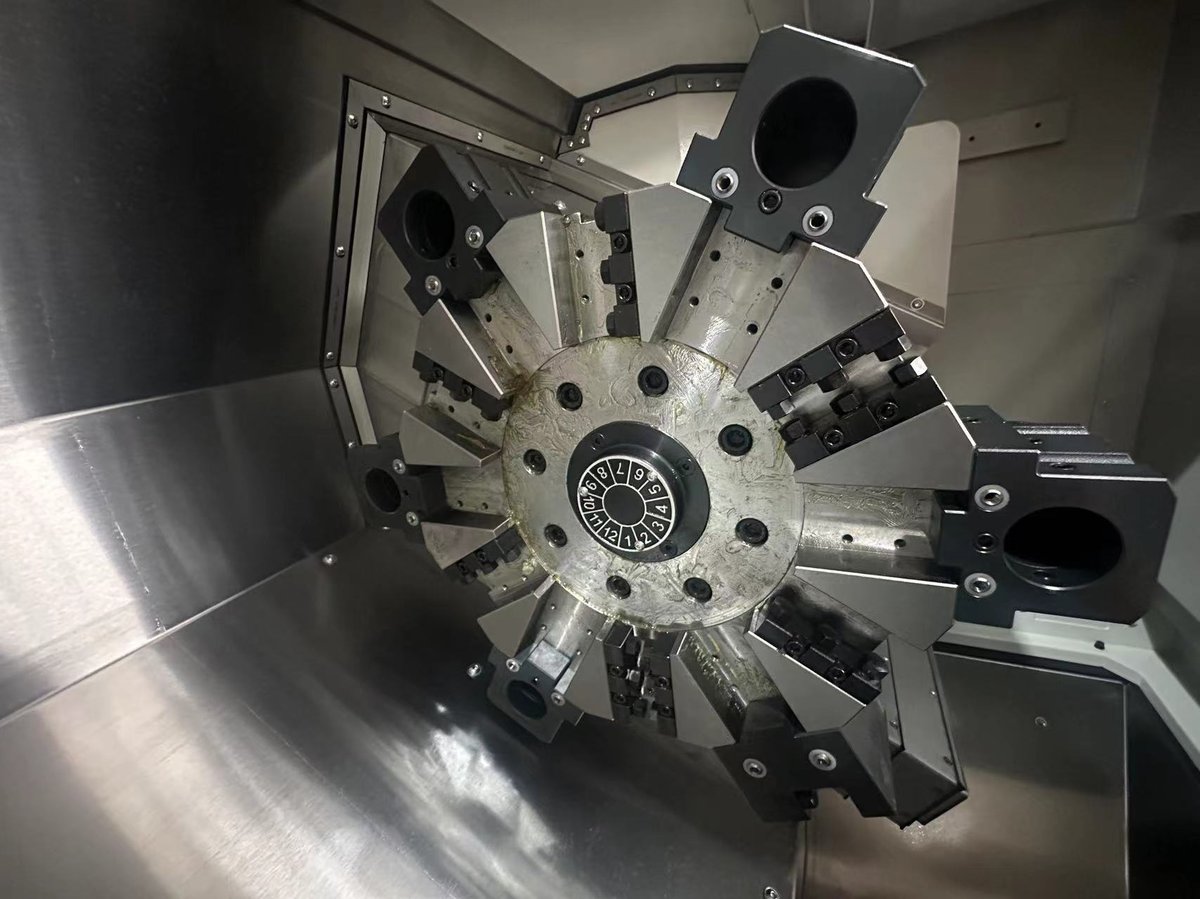

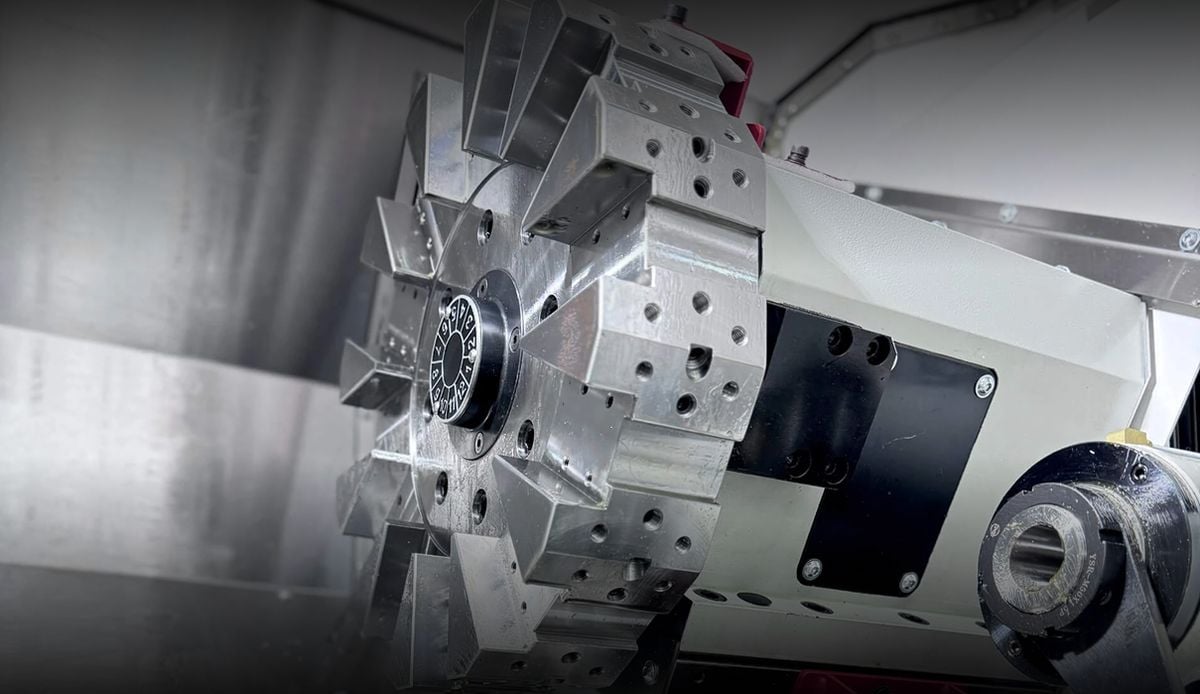

מחזיק כלים
סוג
צריח סרוו
מגדל כוח
צריח סרוו
כלים
8/12
12
12
גודל שוק הכלי
25x25/20x20 מ"מ
25 על 25 מילימטרים
25 על 25 מילימטרים
קוטר שוק הכלי
ø40/ø32 מ"מ
ø40 מ"מ
ø40 מ"מ
מינימום מכלי לכלי
--
0.2 שניות
0.2 שניות
מקסימום מכלי לכלי
--
0.5 שניות
0.5 שניות
מהירות מקסימלית של כלי עבודה
--
5000 סל"ד
5000 סל"ד
מודל כלי עבודה חי
--
BMT55
BMT55
Travels
X Rapid traverse
30m/min
30m/min
30m/min
Z Rapid traverse
30m/min
30m/min
30m/min
Y Rapid traverse
--
15m/min
--
X Travels
200mm
190+10mm
260+10 mm
Z Travels
360mm
550mm (with Y axis: 490+-50mm)
850mm (1150 mm/ 1550 mm)

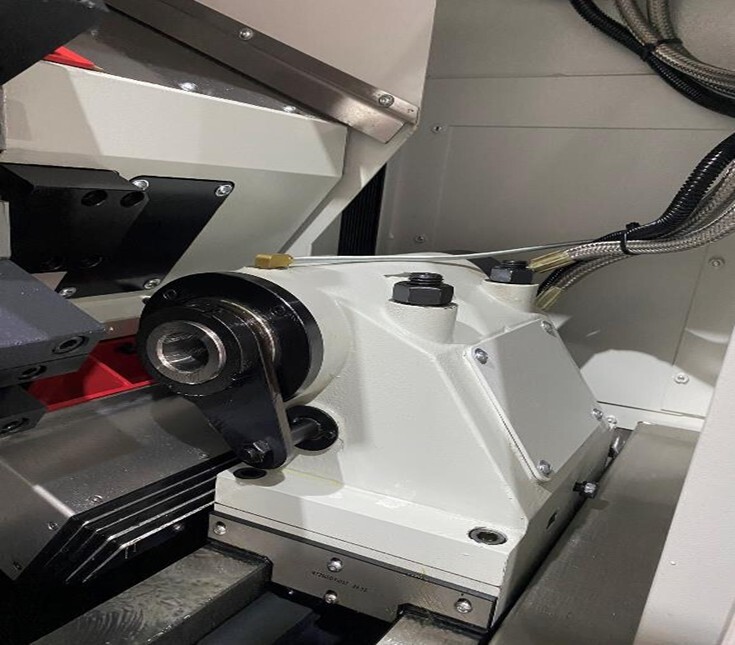

מלאי זנב
נסיעות ממלאי הזנב לחתיכה
--
465 מ"מ (עם ציר Y: 500 מ"מ)
--
מעבר מהיר של זנב המלאי
--
30 מטרים לדקה
עשרה מטרים לדקה
שרוול מחודד
--
MT4
MT5
דיוק
סיום סיבוב דיוק גלילי
IT6
IT6
IT6
סיים את עיבוד פני השטח של החלקים
הסחה לאדום 0.4-1.6
הסחה לאדום 0.4-1.6
הסחה לאדום 0.4-1.6
סיום עיבוד חלקים עגולים
≤0.003 מ"מ
≤0.003 מ"מ
≤0.003 מ"מ
דיוק מיקום (Ｘ)
0.005 מ"מ
0.005 מ"מ
0.005 מ"מ
דיוק מיקום (Ｚ)
0.008 מ"מ
0.008 מ"מ
0.008 מ"מ
דיוק החזרה (Ｘ)
0.002 מ"מ
0.002 מ"מ
0.002 מ"מ
דיוק החזרה (Ｚ)
0.004 מ"מ
0.004 מ"מ
0.004 מ"מ
מידות ומשקל
מידות (אורך x רוחב x גובה)
1775x1600x1690 מ"מ
2500x1720x1740 מ"מ (עם ציר Y: 2680x1750x1850 מ"מ, עם ציר נגדי: 2680x1750x1850 מ"מ)
2500x1720x1740 מ"מ
N.W.
3050 ק"ג
4000 ק"ג
6200 ק"ג/ 6800 ק"ג/ 7220 ק"ג
