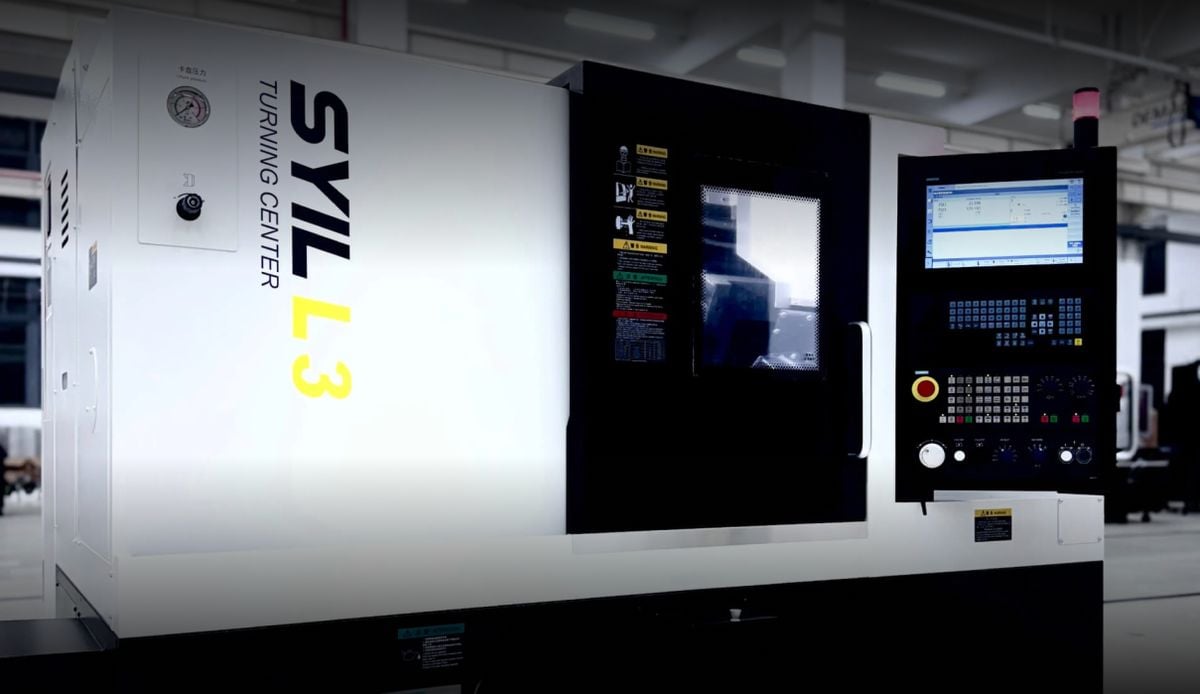

מחרטת CNC SYIL L3

חריטה בעלת ביצועים גבוהים

צ'אק הידראולי 8 אינץ'
קוטר סיבוב מרבי של ø500 מ"מ
קוטר חור עובר של ø63 מ"מ
מגדל סרוו Sauter אופציונלי
מהירות כלי מונעת בכוח של 5,000 סל"ד
מפרט כלי BMT55
ציר Y אופציונלי
ציר משנה אופציונלי

בקש הצעת מחיר

קיבולת עיבוד

גודל צ'אק:

8 אינץ'

קוטר סיבוב מרבי מעל המיטה:

ø550 מ"מ (ø21.7")

קוטר סיבוב מרבי מעל המנשא:

ø290 מ"מ (ø11.4 אינץ') (עם ציר Y: 7.9 אינץ' או 200 מ"מ)

אורך מקסימלי של החומר:

500 מ"מ (19.7 אינץ') (עם ציר Y: 20.9 אינץ' או 530 מ"מ, עם ציר נגדי: 17.7 אינץ' או 450 מ"מ)

קוטר מקסימלי של החומר:

ø380 מ"מ (ø15")

Chuck size:

Max. swing diameter over bed:

ø550mm (ø21.7")

Max. swing diameter over carriage:

ø290mm (ø11.4")(with Y axis: 7.9" or 200mm)

Max. workpiece length:

500mm (19.7")(with Y axis: 20.9" or 530mm, with Counter Spindle: 17.7" or 450mm)

Max. workpiece diameter:

ø380mm (ø15")

ציר

מהירות מרבית:

4000 סל"ד

אף ציר:

A2-6

קוטר נשא:

ø63 מ"מ (ø2.5")

קוטר חור ציר:

ø52 מ"מ (ø2")

הספק ציר:

11/15 קילוואט

אינדקס ציר C מינימלי:

0.001°

Max. speed:

4000 rpm

Spindle nose:

A2-6

Spindle bore diameter:

ø63mm (ø2.5")

Through spindle bore diameter:

ø52mm (ø2")

Spindle power:

11/15kW

Min. C-axis indexing:

0.001°

ציר נגדי

גודל צ'אק:

6 אינץ'

מהירות דירוג / מהירות מרבית:

1750/6000 סל"ד

אף ציר:

A2-5

קוטר נשא:

ø56 מ"מ (ø2.2")

קוטר חור ציר:

ø45 מ"מ (ø1.8")

הספק ציר:

11 קילוואט

נסיעות:

530 מטר

מהירות תנועה:

1181.1ipm (30 מטר/דקה)

Chuck size:

Rate speed / Max speed:

1750/6000rpm

Spindle nose:

A2-5

Spindle bore diameter:

ø56mm (ø2.2")

Through spindle bore diameter:

ø45mm (ø1.8")

Spindle power:

11kW

Travels:

530m

Rapid traverse:

1181.1ipm (30m/min)

מחזיק כלים

סוג:

צריח כוח

כלים:

מינימום מכלי לכלי:

0.2 שניות

מקסימום מכלי לכלי:

0.5 שניות

גודל מקסימלי של שוק הכלי:

25x25 מ"מ (0.98x0.98 אינץ')

קוטר מקסימלי של שוק הכלי:

ø40 מ"מ (ø1.6")

מהירות מקסימלית של כלי עבודה:

5000 סל"ד

דגם כלי עבודה חי:

BMT55

Type:

Power Turret

Tools:

Min. Tool to Tool:

0.2s

Max. Tool to Tool:

0.5s

Max tool shank size:

25x25mm (0.98x0.98")

Max tool shank diameter:

ø40mm (ø1.6")

Max. Live Tooling Speed:

5000rpm

Live Tooling Model:

BMT55

מסעות

X תנועה מהירה:

1181.1ipm (30 מטר/דקה)

Z תנועה מהירה:

1181.1ipm (30 מטר/דקה)

Y תנועה מהירה:

590.6ipm (15 מטר/דקה)

X נסיעות:

190+10 מ"מ

Z נסיעות:

550 מ"מ (עם ציר Y: 490+-50 מ"מ)

X Rapid traverse:

1181.1ipm (30m/min)

Z Rapid traverse:

1181.1ipm (30m/min)

Y Rapid traverse:

590.6ipm (15m/min)

X Travels:

190+10mm

Z Travels:

550mm (with Y axis: 490+-50mm)

מלאי זנב

מרחק בין זנב המלאי לחתיכה:

465 מ"מ (18.3") (עם ציר Y: 19.7" או 500 מ"מ)

מהירות תנועה מהירה של זנב המלאי:

1181.1ipm (30 מטר/דקה)

הצרת שרוול:

MT4

Travels from Tail Stock to Chunk:

465mm (18.3") (with Y axis: 19.7" or 500mm)

Tail Stock Rapid Traverse:

1181.1ipm (30m/min)

Sleeve taper:

MT4

דיוק

דיוק סיבוב גלילי:

IT6

סיום עיבוד פני השטח של החלקים:

Ra0.4-1.6

עגלגלות חלקים מוגמרים:

≤0.003 מ"מ

דיוק מיקום (X):

0.005 מ"מ

דיוק מיקום (Ｚ):

0.008 מ"מ

דיוק החזרה (Ｘ):

0.002 מ"מ

דיוק החזרה (Ｚ):

0.004 מ"מ

Finish turning cylindrical accuracy:

IT6

Finish turning parts surface:

Ra0.4-1.6

Finished turning parts roundness:

≤0.003mm

Position accuracy (X):

0.005mm

Position accuracy (Ｚ):

0.008mm

Repeat accuracy (Ｘ):

0.002mm

Repeat accuracy (Ｚ):

0.004mm

מידות ומשקל

מידות (אורך x רוחב x גובה):

250x172x174 ס"מ (98.4"x67.7"x68.5")(עם ציר Y: 268x175x185 ס"מ, עם ציר נגדי: 268x175x185 ס"מ)

משקל נטו:

8818 פאונד (4000 ק"ג)

Dimensions (LxWxH):

250x172x174cm (98.4"x67.7"x68.5")(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)

Net Weight:

8818lb (4000kg)

SYIL L Siemens

SYIL L3 מצויד כסטנדרט במערכת הבקרהSiemens SINUMERIK 828D. עם ביצועי CNC ייחודיים, מערכת הבקרה SINUMERIK 828D קובעת סטנדרטים של פרודוקטיביות בכל הקשור לכרסום במכונות SYIL. עם הכוננים החדשים SINAMICS ומנועי בקרת התנועה SIMOTICS, SINUMERIK 828D הוא כעת פרודוקטיבי עוד יותר. ארכיטקטורת החומרה החזקה ואלגוריתמי הבקרה החכמים, יחד עם טכנולוגיית ההנעה והמנוע האיכותית, מבטיחים דינמיקה ודיוק מרביים במהלך העיבוד.

קבל מחירים

שפרו את הדיוק של העיבוד שלכם עם מחרטות CNC של SYIL

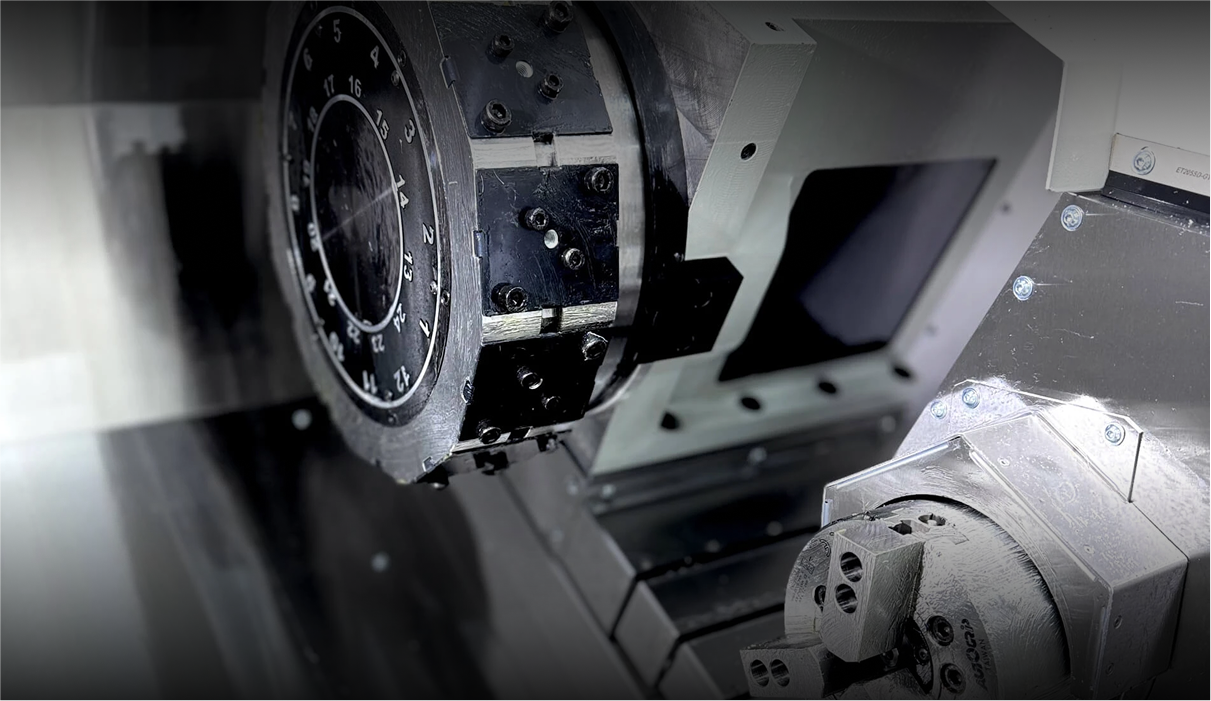

מכונת הכרסום והחריטה המשולבת SYIL L3 כוללת צריח כוח המקצר משמעותית את זמן החלפת הכלים ומשפר את קשיחות השבבים. המכונה תופסת שטח קטן, אך מספקת מרחב עבודה נוח ואפשרות להרחבה.

מגוון ממשקי הרחבה שמורים להשגת עיבוד אוטומטי, כגון רובוטים לטעינה ופריקה אוטומטית, דלתות אוטומטיות, הזנה אוטומטית, מכווני כלים ובדיקת חלקי עבודה מקוונת.

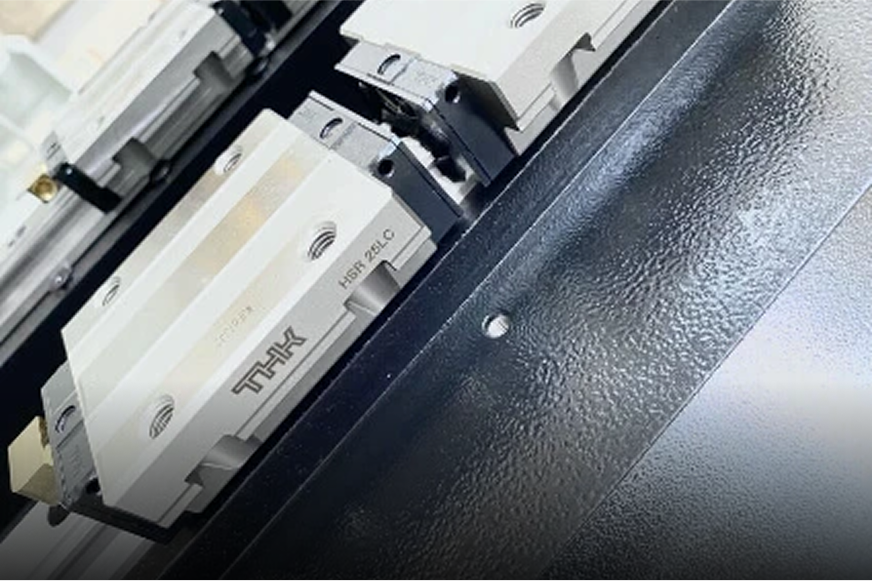

THK

ברגים כדוריים ומדריכים לינאריים בעלי דיוק גבוה

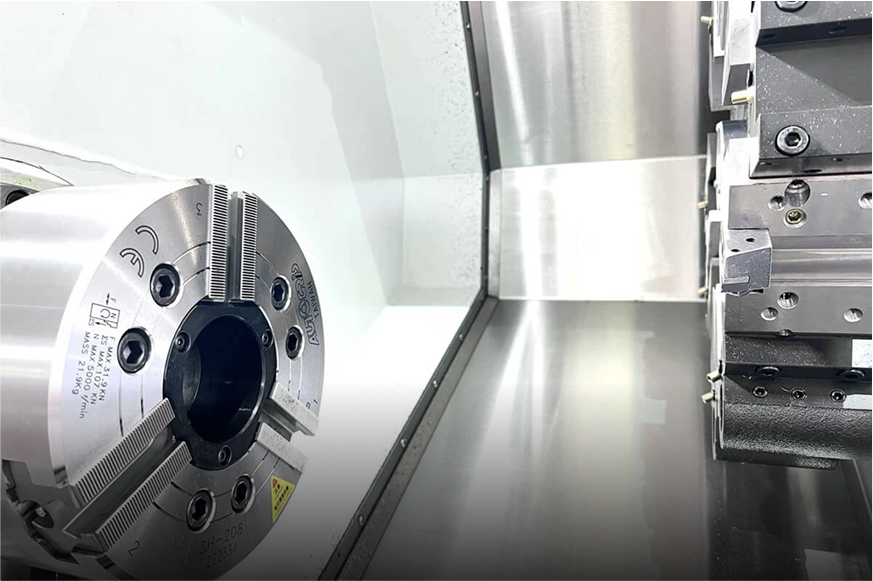

מגדל סרוו SAUTER אופציונלי

מהירות ציר כלי חשמלי 5000 סל"ד

יחידת ציר סרוו במהירות גבוהה

מהירות ציר מרבית 4500 סל"ד

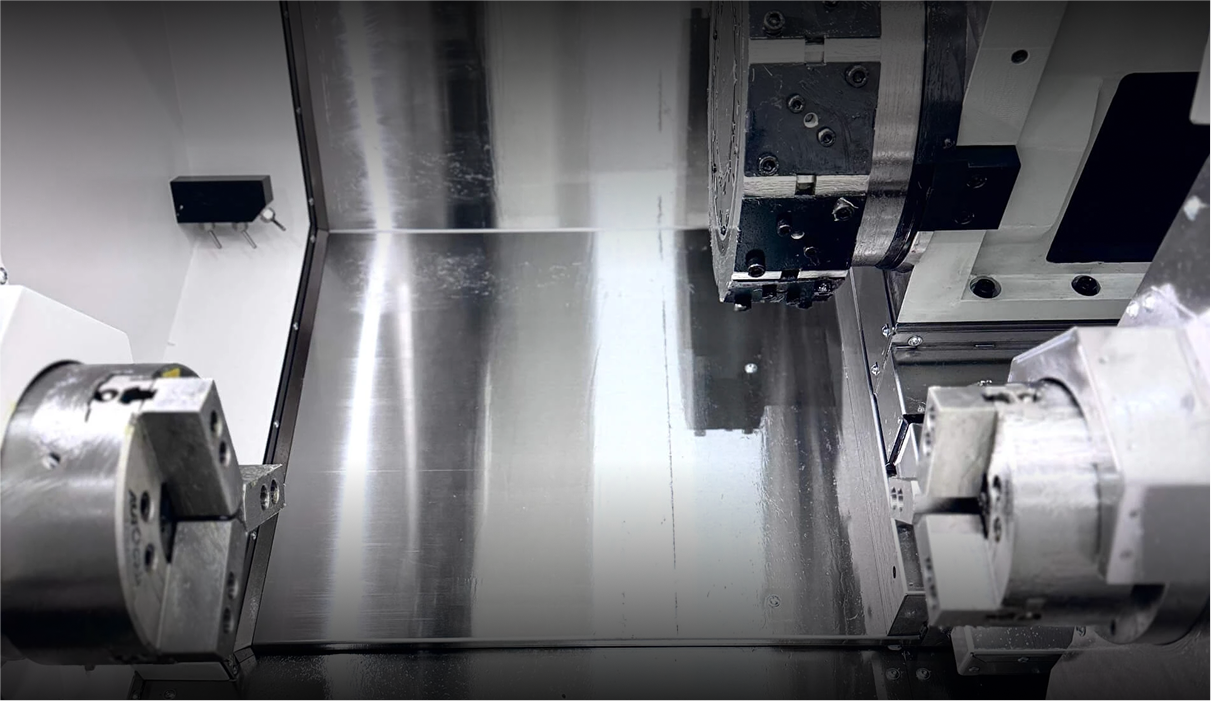

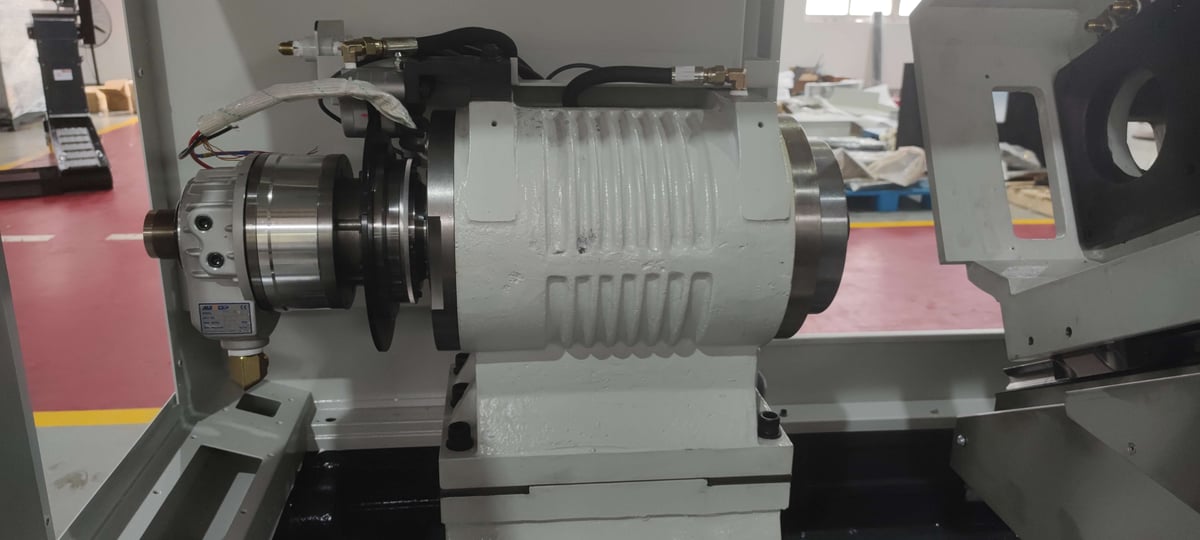

ציר משנה

צ'אק ציר משני 150 מ"מ, 6000 סל"ד.

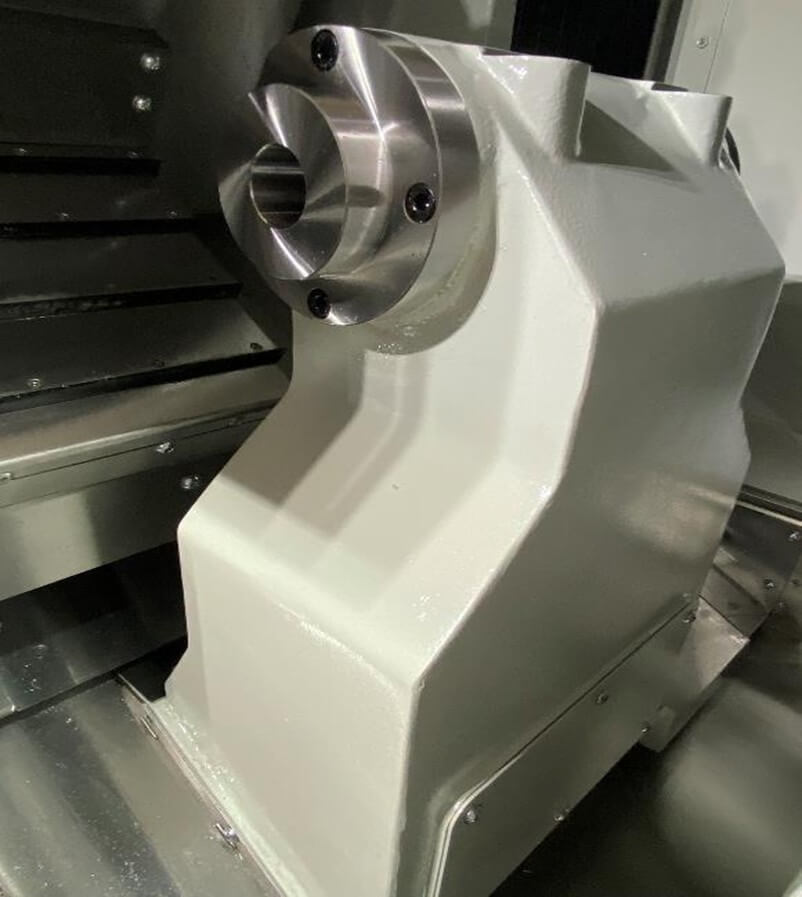

זנב הידראולי

כולל מסך מותאם אישית לתנועת המלאי האחורי.

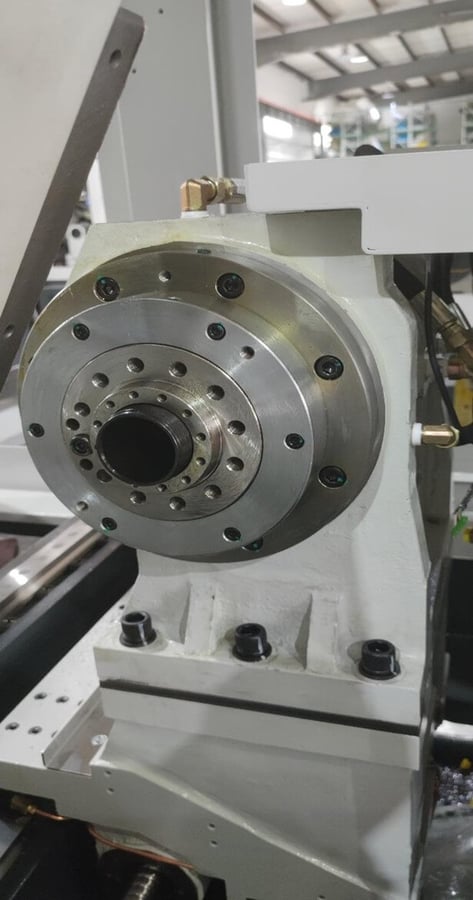

זנב סרוו

מלאי זנב לתכנות כולל מסך מותאם אישית.

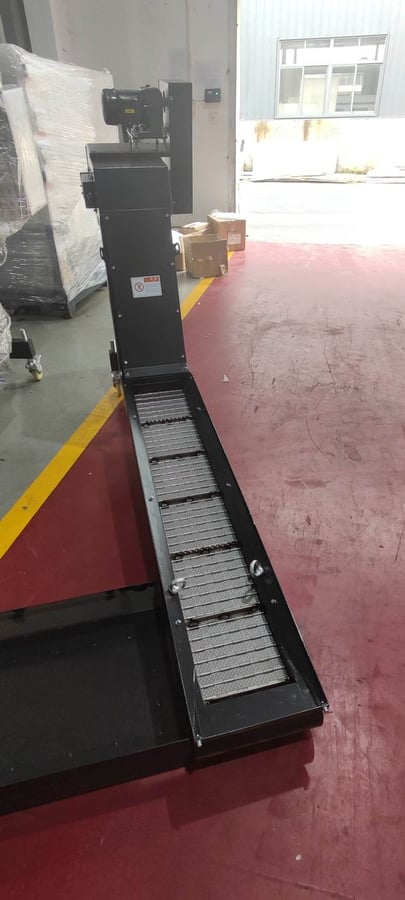

מסוע שבבים

כולל עגלת איסוף שבבים.

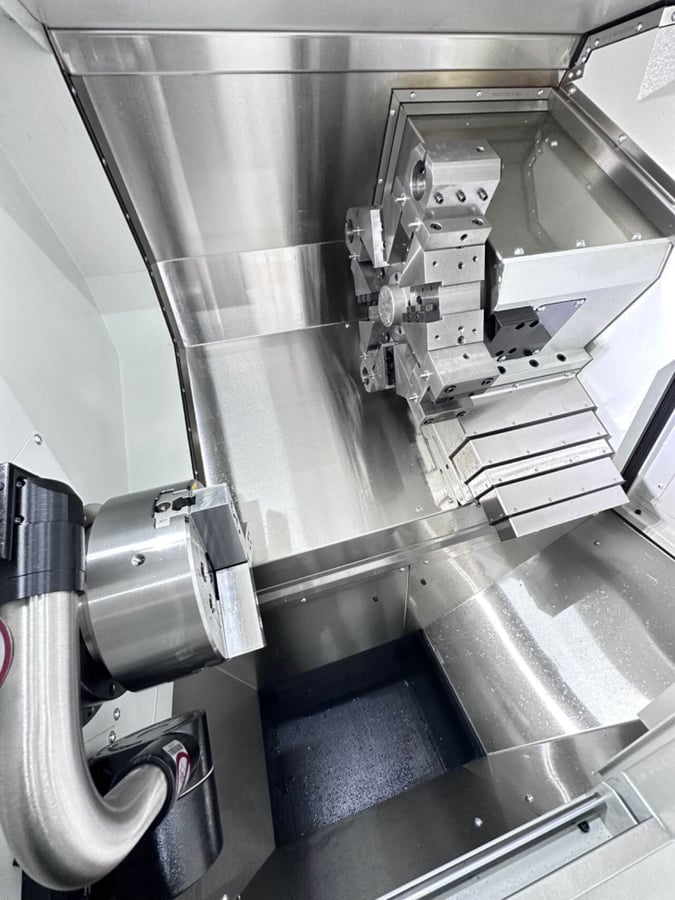

מכוון כלים

Renishaw.

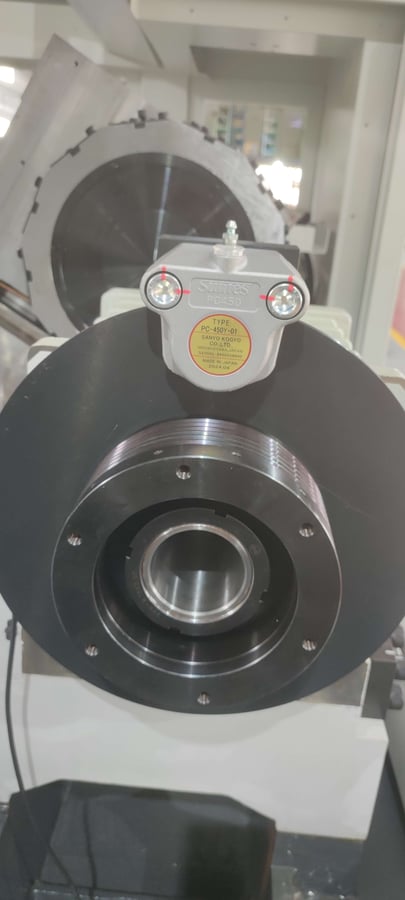

מפעיל תת-ציר

ל-L3.

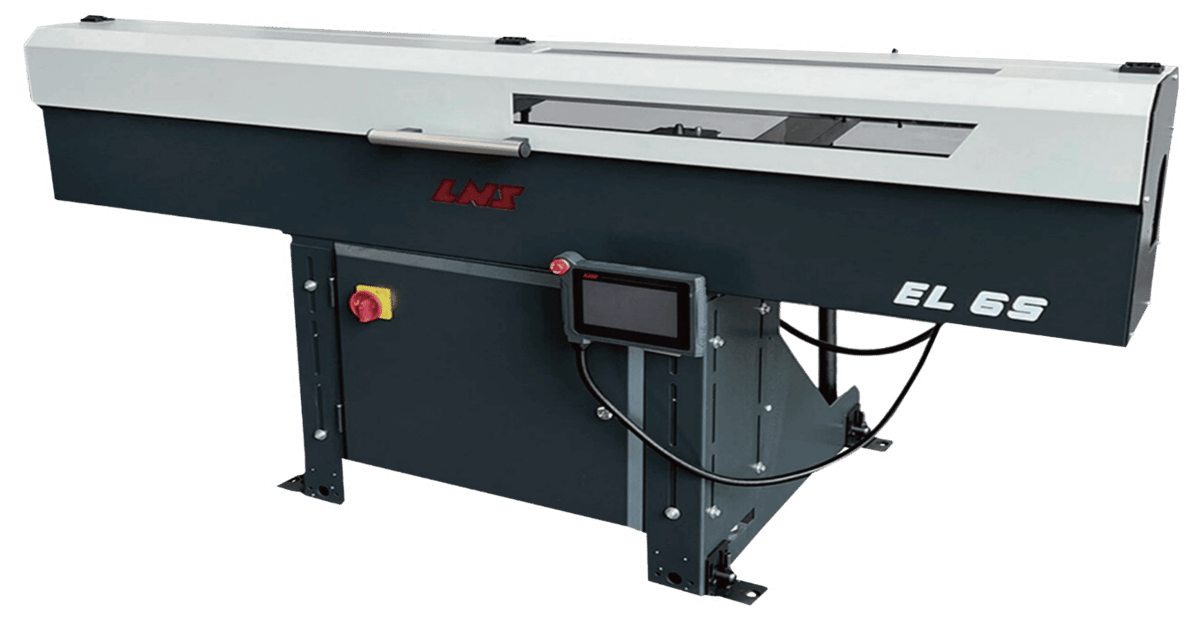

מזין מוטות

LNS EL65.

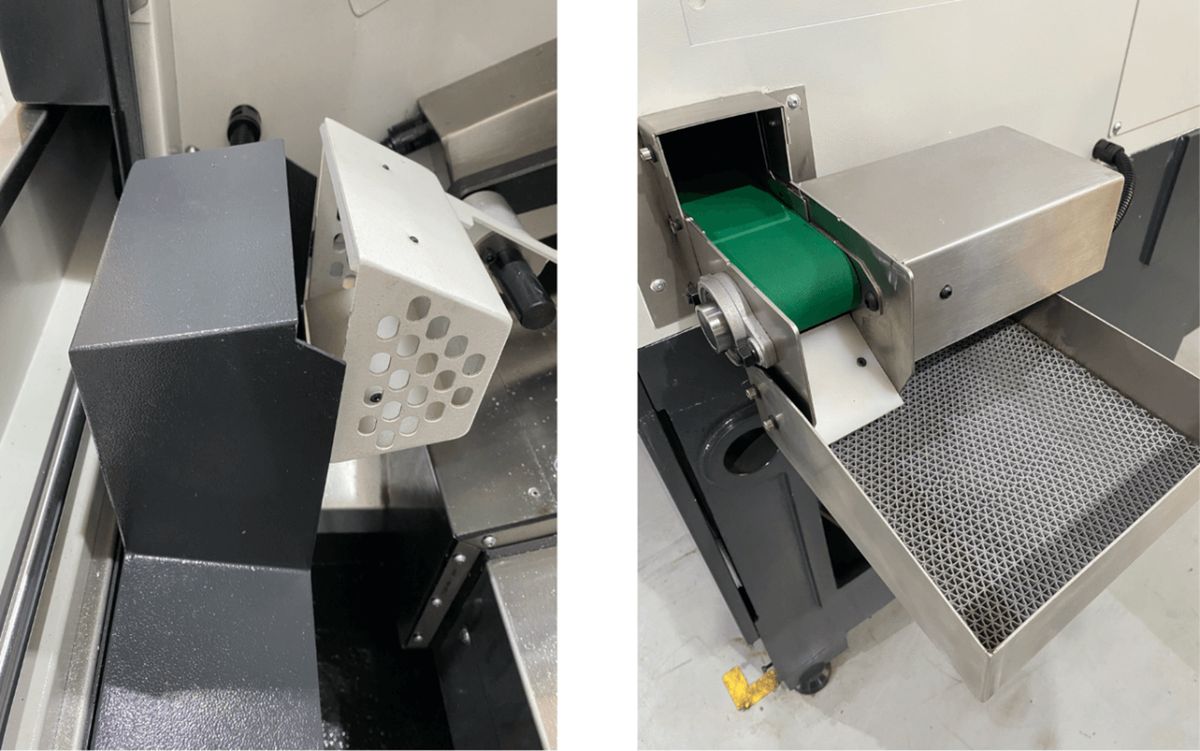

תופס חלקים

L3.

מפרט טכני

קיבולת עיבוד

גודל צ'אק

8 אינץ'

10 אינץ'

קוטר סיבוב מרבי מעל המיטה

ø510 מ"מ

ø550 מ"מ

ø630 מ"מ

קוטר הנפה מרבי מעל המנשא

ø260 מ"מ

ø290 מ"מ (עם ציר Y: 200 מ"מ)

ø330 מ"מ

אורך מקסימלי של החומר

300 מ"מ

500 מ"מ (עם ציר Y: 530 מ"מ, עם ציר נגדי: 450 מ"מ)

800 מ"מ (1100 מ"מ/1500 מ"מ)

קוטר מקסימלי של החומר

ø380 מ"מ

ø520 מ"מ

ציר

מהירות מרבית

4000 סל"ד

3500 סל"ד

אף מחודד

A2-6

A2-8

קוטר נשא המחרטה

ø66 מ"מ

ø63 מ"מ

ø91 מ"מ

קוטר חור ציר

ø52 מ"מ

ø75 מ"מ

הספק ציר

11/15 קילוואט

15 קילוואט

אינדקס ציר C מינימלי

0.001°

ציר נגדי

גודל צ'אק

6 אינץ'

מהירות שיוט / מהירות מרבית

1750/6000 סל"ד

אף מחודד

A2-5

קוטר נשא המחרטה

ø56 מ"מ

קוטר חור ציר

ø45 מ"מ

הספק ציר

11 קילוואט

מסעות

530 מטר

מעבר מהיר

30 מטר/דקה

מחזיק כלים

סוג

צריח סרוו

מגדל כוח

מגדל סרוו

כלים

8/12

גודל שוק הכלי

25x25/20x20 מ"מ

25x25 מ"מ

קוטר שוק הכלי

ø40/ø32 מ"מ

ø40 מ"מ

מינימום מכלי לכלי

0.2 שניות

מקסימום מכלי לכלי

0.5 שניות

מהירות מקסימלית של כלי עבודה

5000 סל"ד

מודל כלי עבודה חי

BMT55

מסעות

X מעבר מהיר

30 מטר/דקה

Z מעבר מהיר

30 מטר/דקה

Y מעבר מהיר

15 מטר/דקה

X נסיעות

200 מ"מ

190+10 מ"מ

260+10 מ"מ

Z Travels

360 מ"מ

550 מ"מ (עם ציר Y: 490+-50 מ"מ)

850 מ"מ (1150 מ"מ/1550 מ"מ)

מלאי זנב

נסיעות ממלאי הזנב לחתיכה

465 מ"מ (עם ציר Y: 500 מ"מ)

מעבר מהיר של זנב המלאי

30 מטר/דקה

10 מטר/דקה

שרוול מחודד

MT4

MT5

דיוק

סיום סיבוב דיוק גלילי

IT6

סיים את עיבוד פני השטח של החלקים

Ra0.4-1.6

סיום עיבוד חלקים עגולים

≤0.003 מ"מ

דיוק מיקום (Ｘ)

0.005 מ"מ

דיוק מיקום (Ｚ)

0.008 מ"מ

דיוק החזרה (Ｘ)

0.002 מ"מ

דיוק החזרה (Ｚ)

0.004 מ"מ

מידות ומשקל

מידות (אורך x רוחב x גובה)

1775x1600x1690 מ"מ

2500x1720x1740 מ"מ (עם ציר Y: 2680x1750x1850 מ"מ, עם ציר נגדי: 2680x1750x1850 מ"מ)

2500x1720x1740 מ"מ

N.W.

3050 ק"ג

4000 ק"ג

6200 ק"ג/ 6800 ק"ג/ 7220 ק"ג
