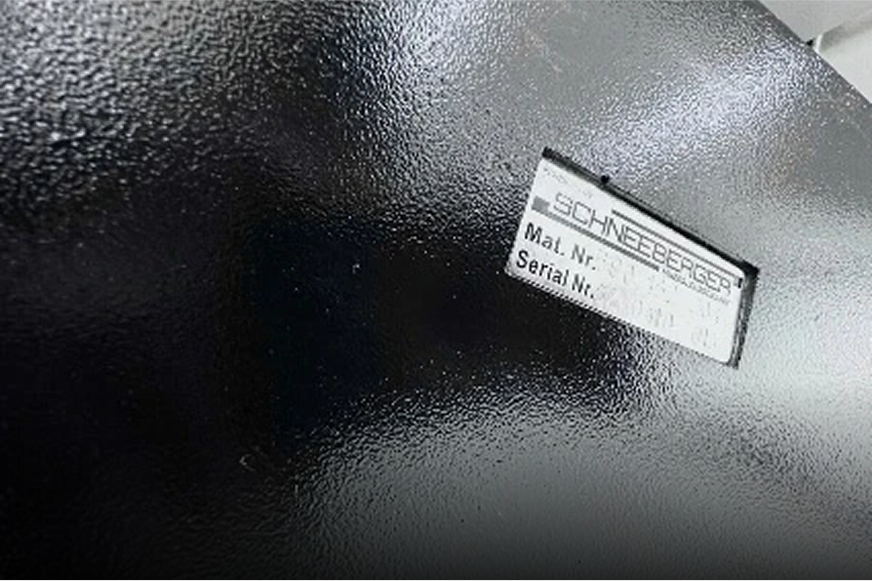

שנברגר
מסגרת מכונת יציקת מינרלים
נסיעות
נסיעה X
300 מ"מ
נסיעה Y
260 מ"מ
Zנסיעה
300 מ"מ
מרחק בין קצה הציר לשולחן העבודה
150-450 מ"מ
מרחק בין הציר למשטח העמוד
330 מ"מ
מהלך X
300 mm
מהלך Y
260 mm
מהלך Z
300 mm
מרחק מקצה הציר לשולחן
150-450 mm
מרחק בין הציר לפני העמוד
330 mm

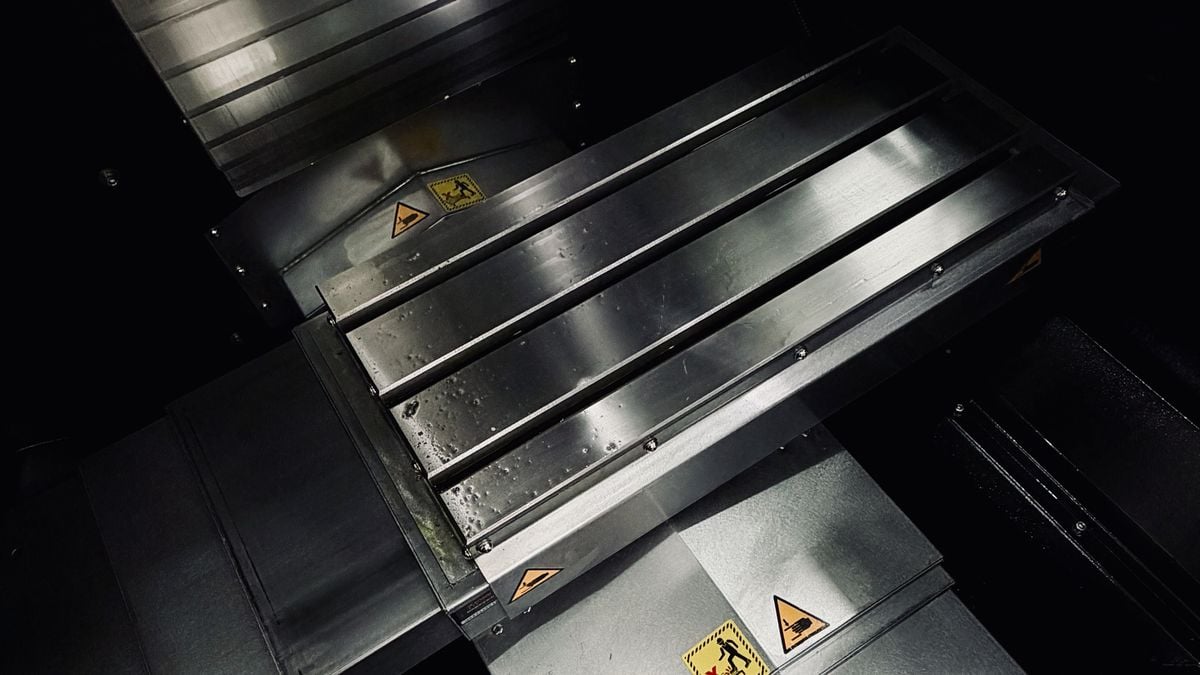

טבלה
גודל השולחן
560×260 מ"מ
חריצי T (מספר × גודל × מרחק)
80 מ"מ
עומס מרבי על השולחן
330 ליברות (150 ק"ג)
גודל שולחן
560×260 mm
חריצי T (מספר×גודל×מרחק)
80 mm
עומס שולחן מרבי
150 kg

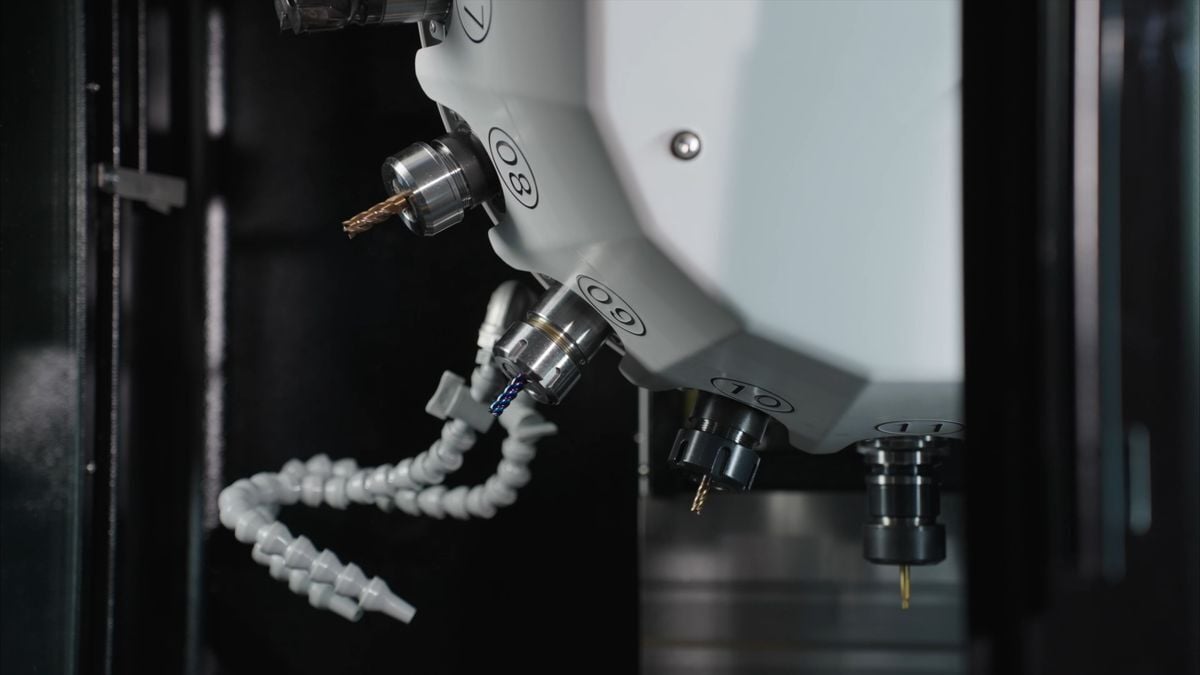

ציר
אף ציר
BT30
מהירות ציר
20,000 סל"ד
מנגנון ההעברה
ישיר
אף הציר
BT30
מהירויות ציר
20,000 rpm
מנגנון העברה
ישיר

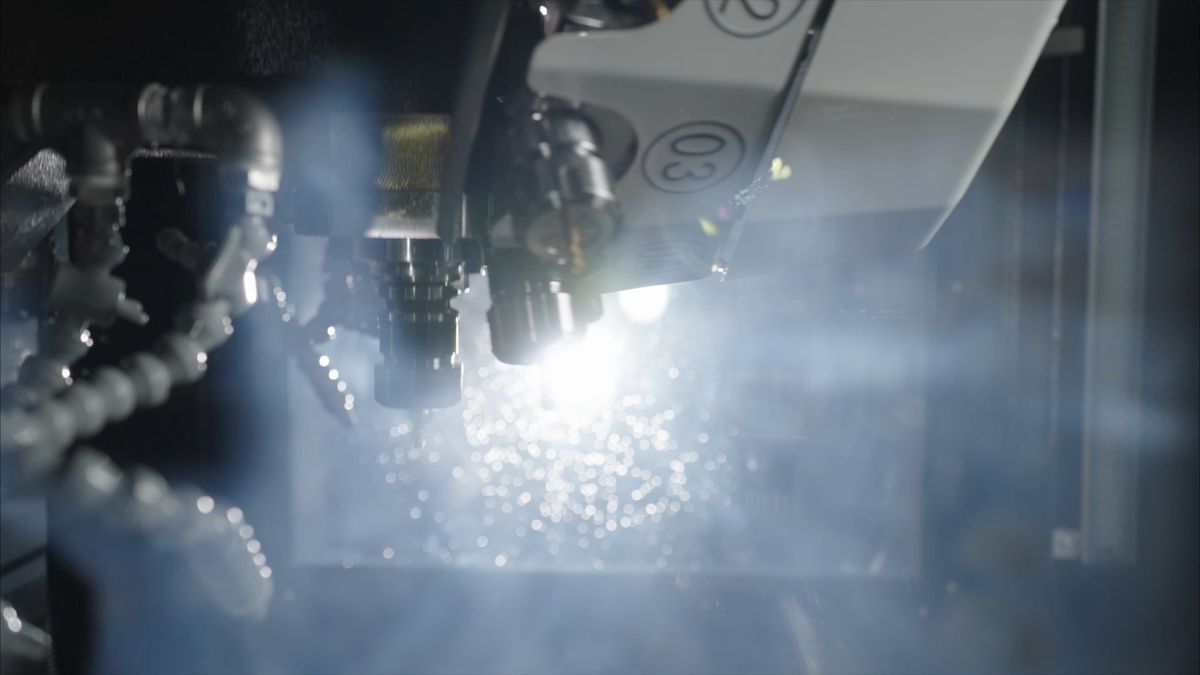

הזנה
הזנת חיתוך
10,000 מ"מ/דקה
מהירות תנועה מהירה
30,000 מ"מ/דקה
הזנת חיתוך
10,000 mm/min
תנועה מהירה
30,000 mm/min

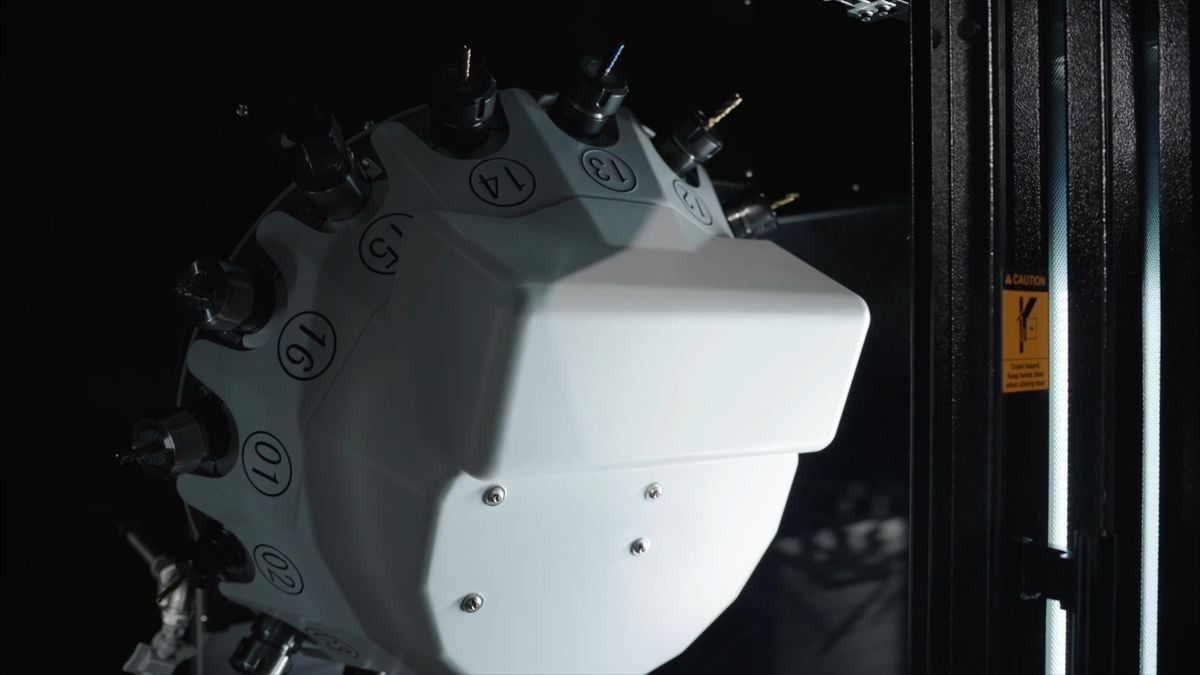

מחליף כלים אוטומטי
סוג הכלי
גלגל
קיבולת אחסון כלים
16 עמדות
קוטר מקסימלי של הכלי
63 מ"מ
אורך מקסימלי של הכלי
200 מ"מ
משקל מקסימלי של הכלי
3 ק"ג
כלי לכלי
1 שניות
סוג מחליף כלים
קרוסלה
קיבולת מחסן כלים
16 עמדות
קוטר כלי מרבי
63 mm
אורך כלי מרבי
200 mm
משקל כלי מרבי
3 kg
החלפת כלי (כלי לכלי)
1 s

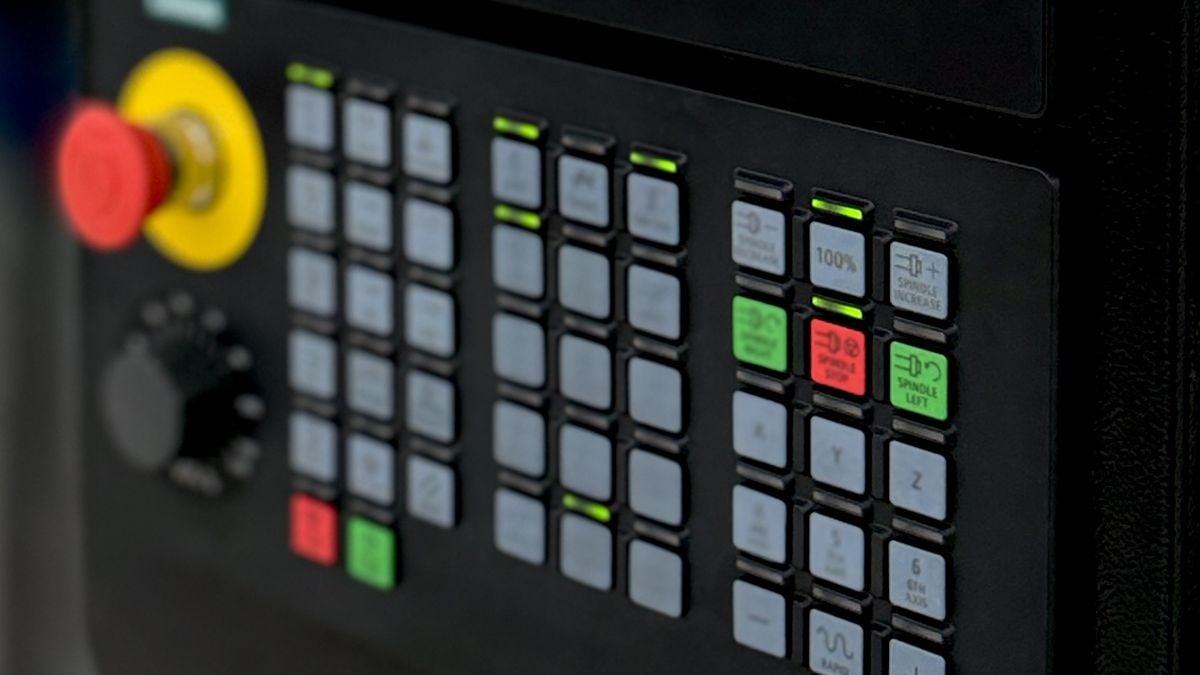

כוח - סימנס
הספק מנוע ציר (קצב/מקסימום)
4.8 קילוואט
מנועי הנעה (X, Y, Z)
1/2.2/3.5 קילוואט
מקור כוח
AC380V/ 3-פאזי
הספק
12 קילוואט
הספק מנוע הציר (נומינלי/מרבי)
4.8 kW
מנועי הנעה (X, Y, Z)
1/2.2/3.5 kW
מקור מתח
AC380V / תלת-פאזי
הספק
12 kVA

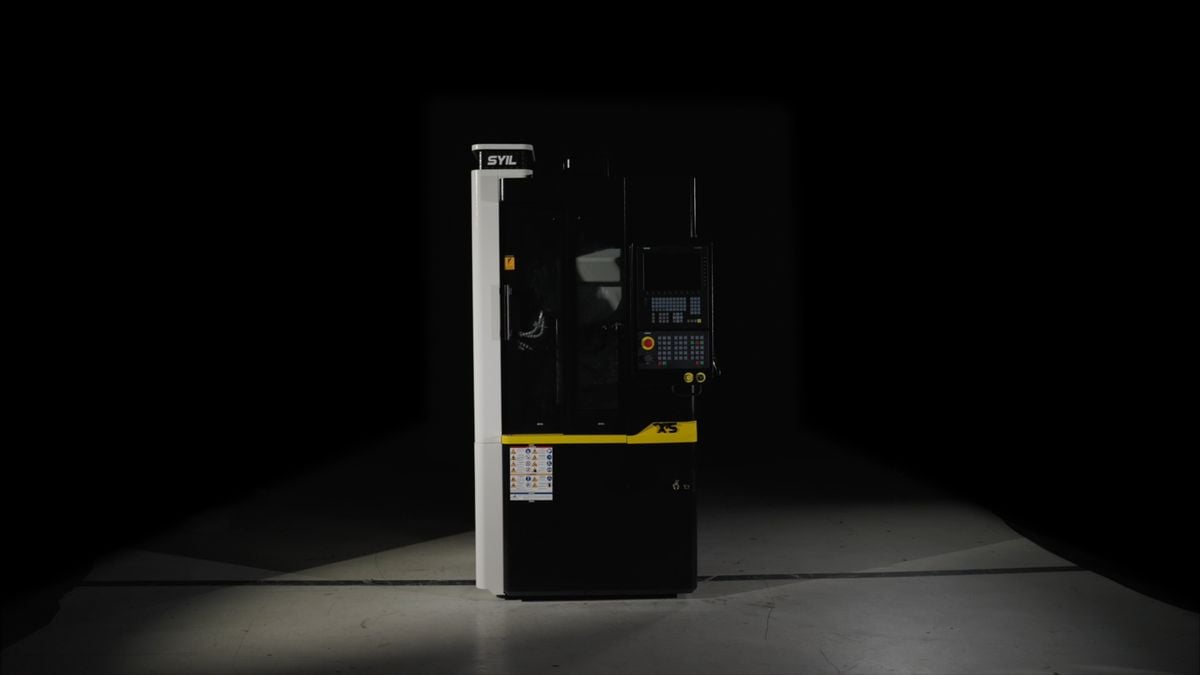

גודל ומשקל המכונה
גודל הרצפה (אורך × רוחב × גובה)
2020×1000×2360 מ"מ
מנועי הנעה (X, Y, Z)
1/2.2/3.5 קילוואט
מקור כוח
AC380V/ 3-פאזי
הספק
12 קילוואט
שטח רצפה (א×ר×ג)
2020×1000×2360 mm
מנועי הנעה (X, Y, Z)
1/2.2/3.5 kW
מקור מתח
AC380V / תלת-פאזי
הספק
12 kVA
חיסכון במקום ובכסף

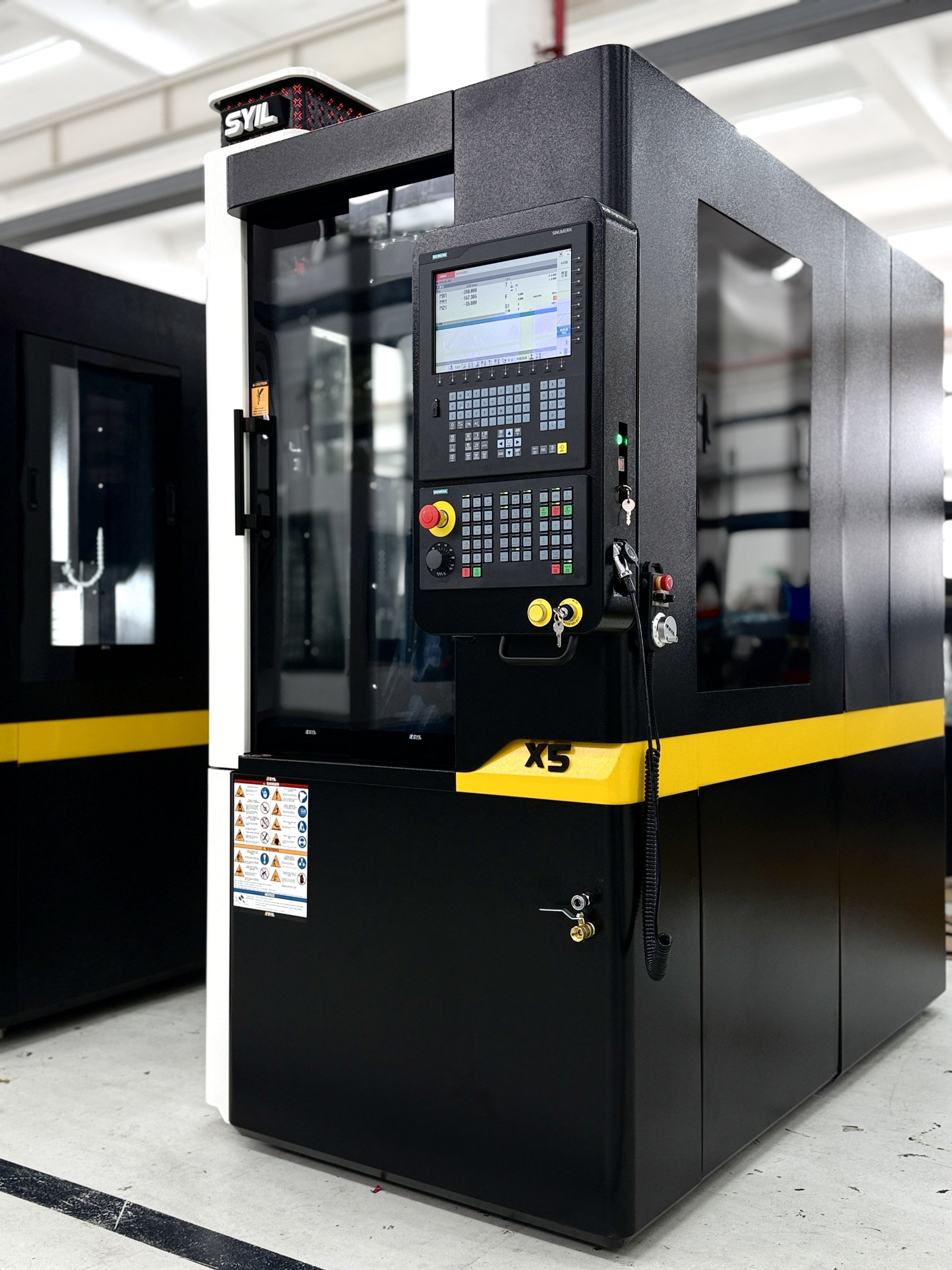

SYIL X5 הוא מרכז עיבוד תלת-צירי המספק דיוק מרבי וביצועים עוצמתיים במחיר משתלם. ניתן להוסיף בקלות ציר רביעי ל-X5.

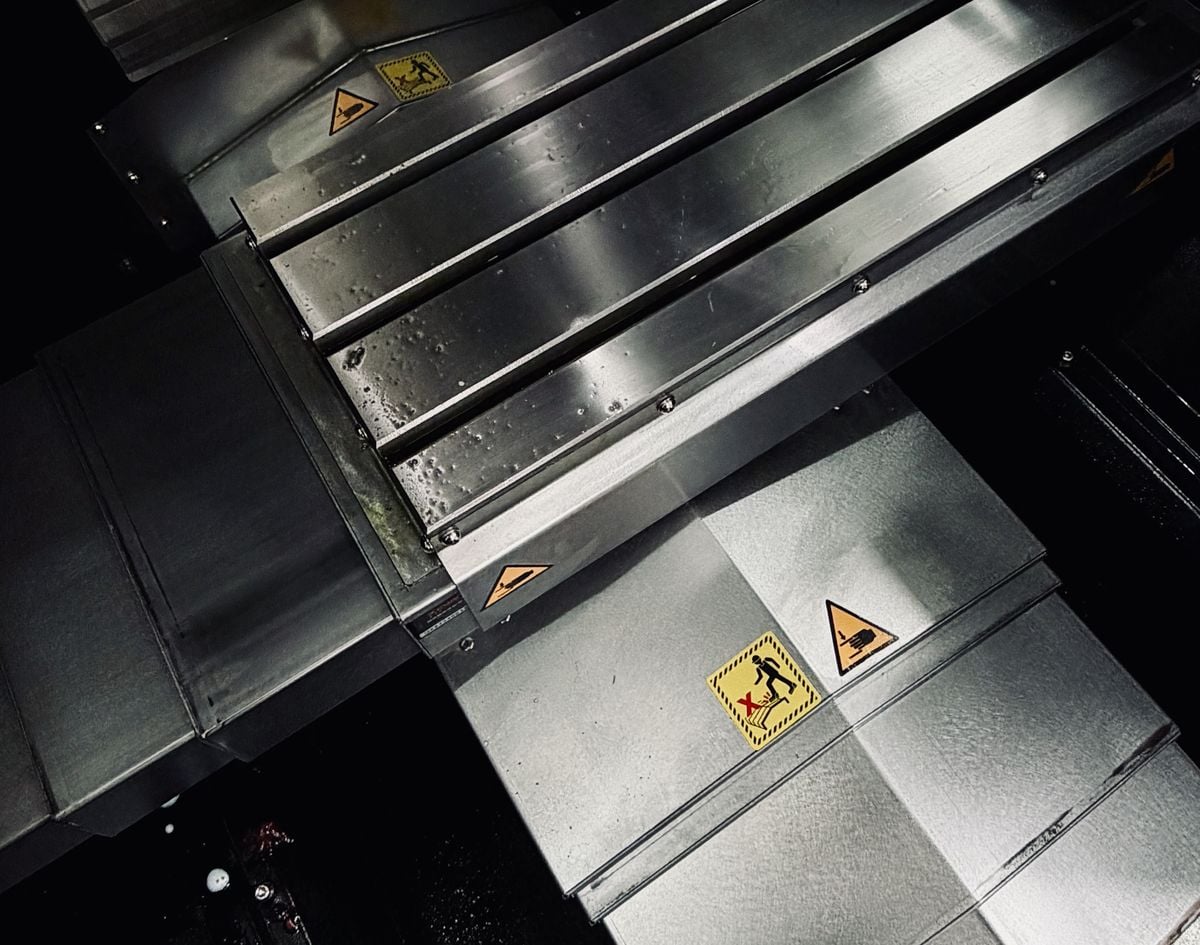

THK
ברגים כדוריים ומדריכים לינאריים בעלי דיוק גבוה

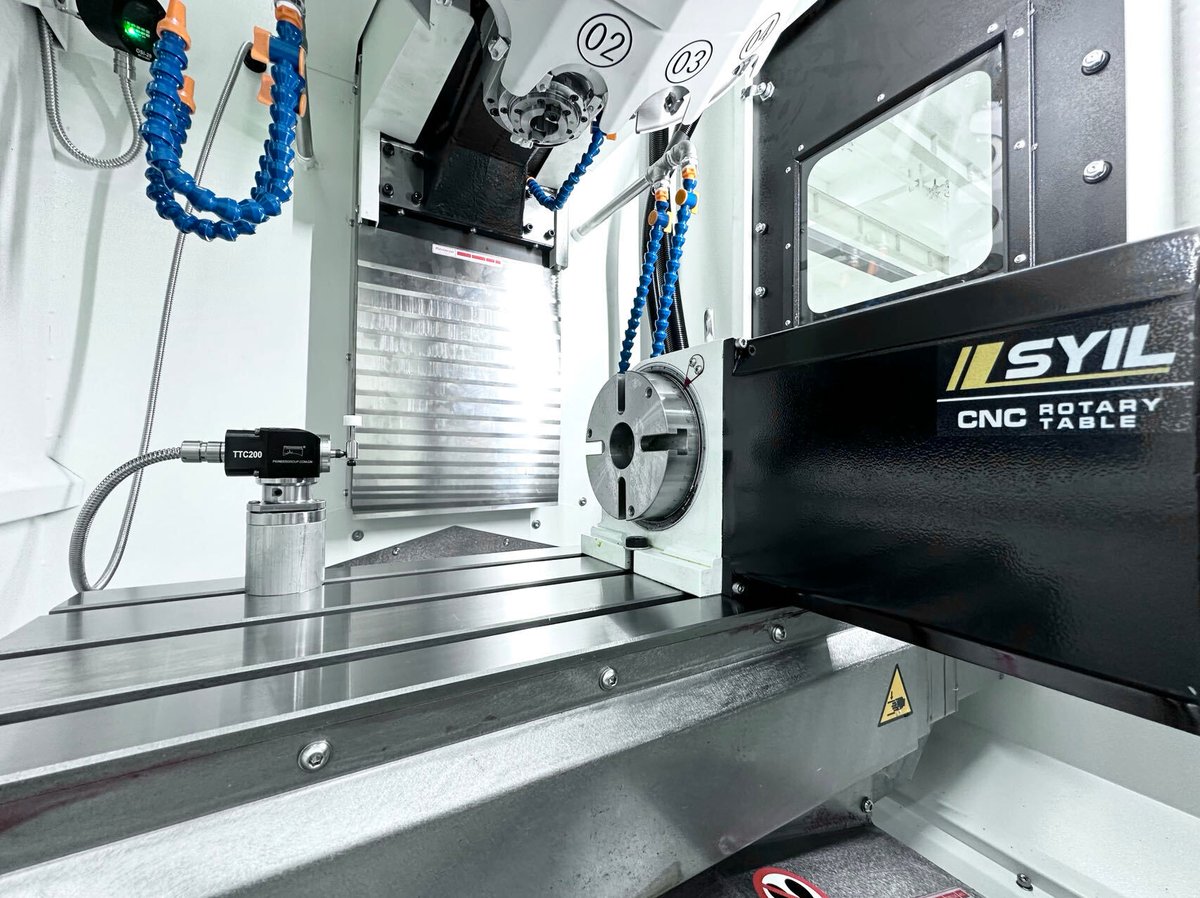

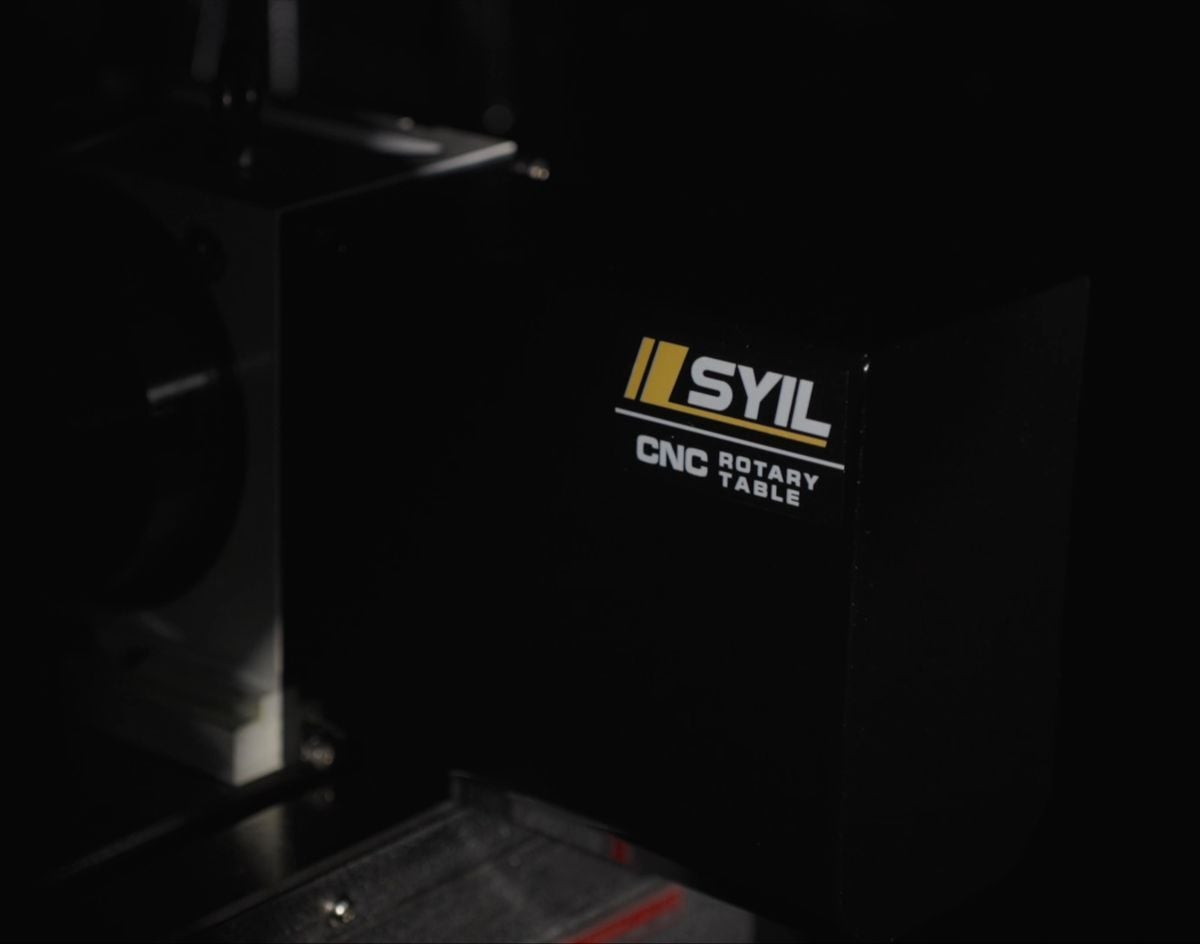

ציר רביעי
ציר רביעי אופציונלי

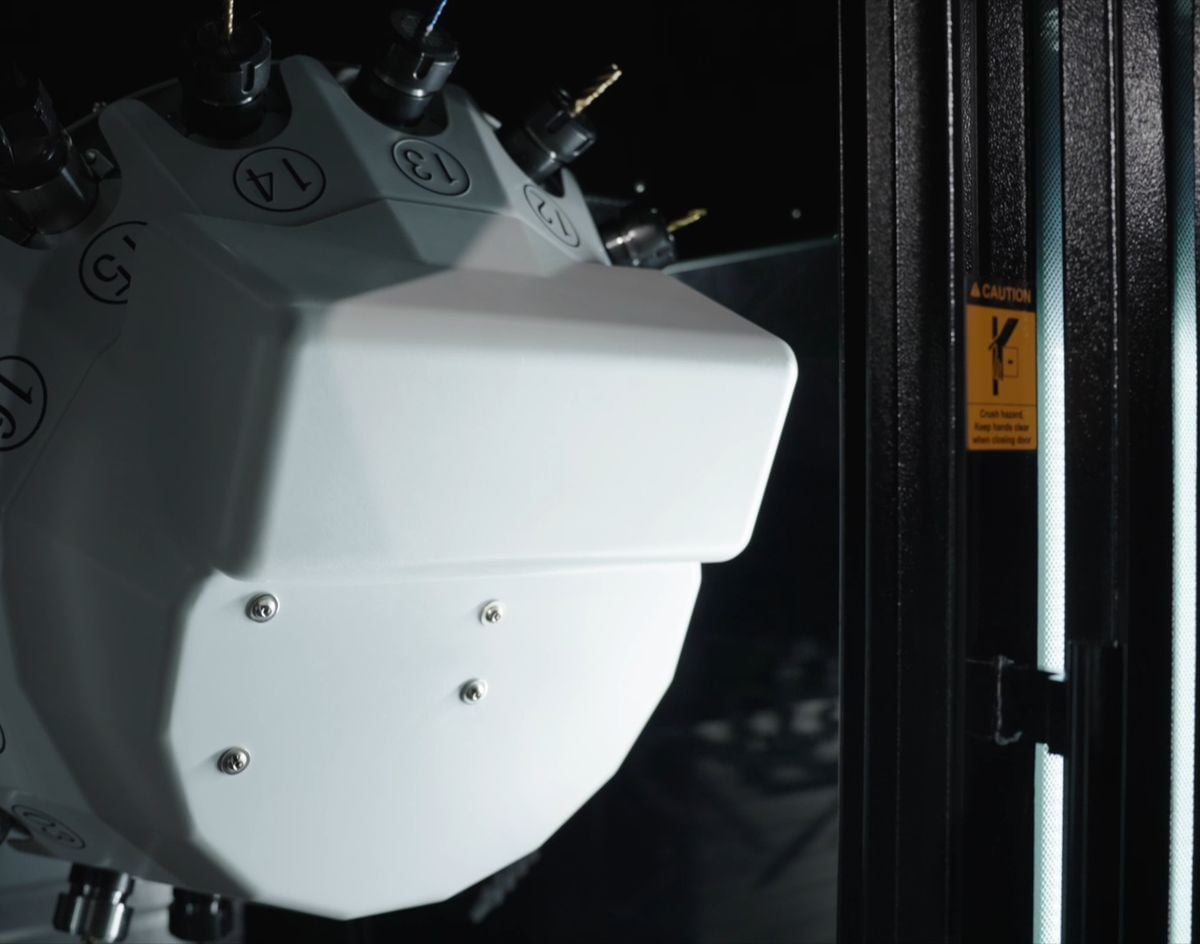

מחליף כלים סרוו במהירות גבוהה
16 עמדות BT30
אפשרויות SYIL X5
125 מ"מ.

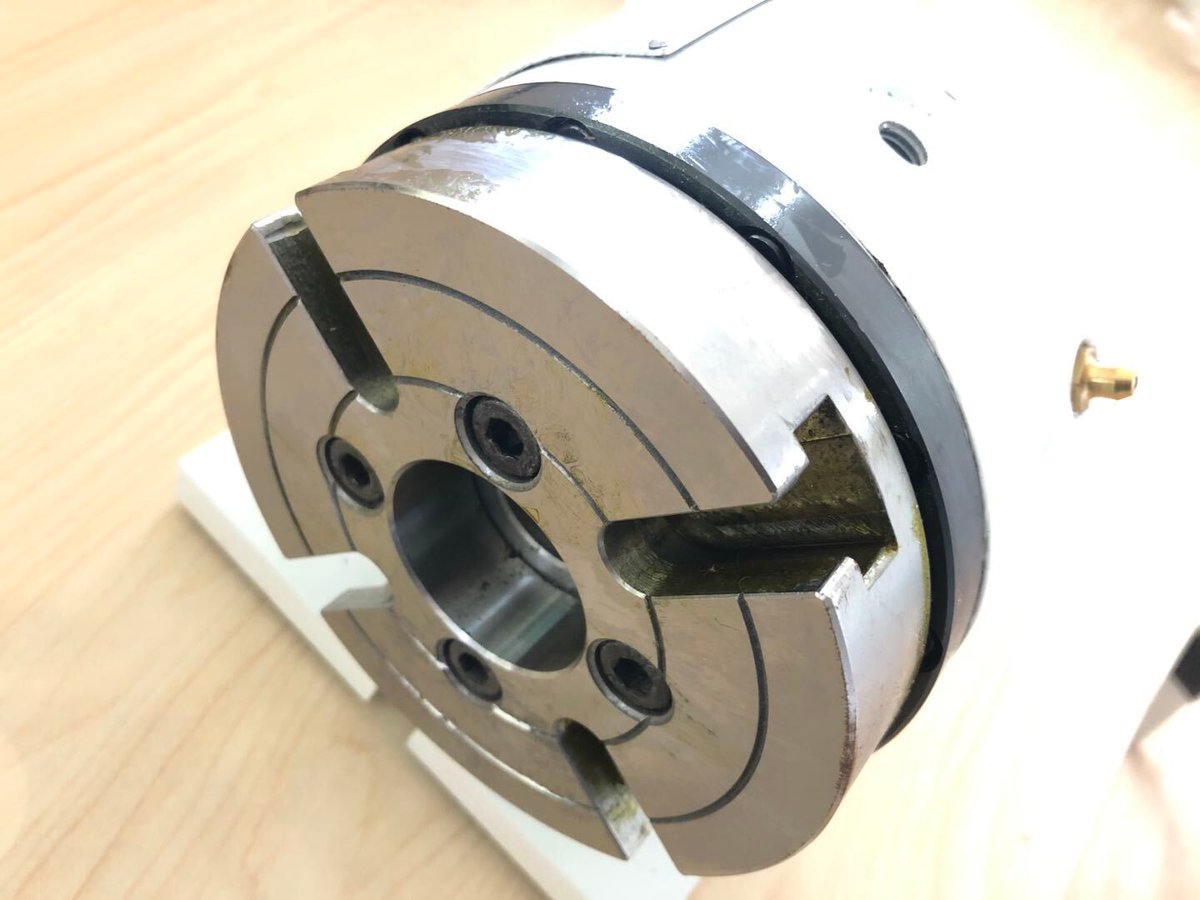

לשולחן סיבובי NC 125 מ"מ.
יחידת מיצוי S200.

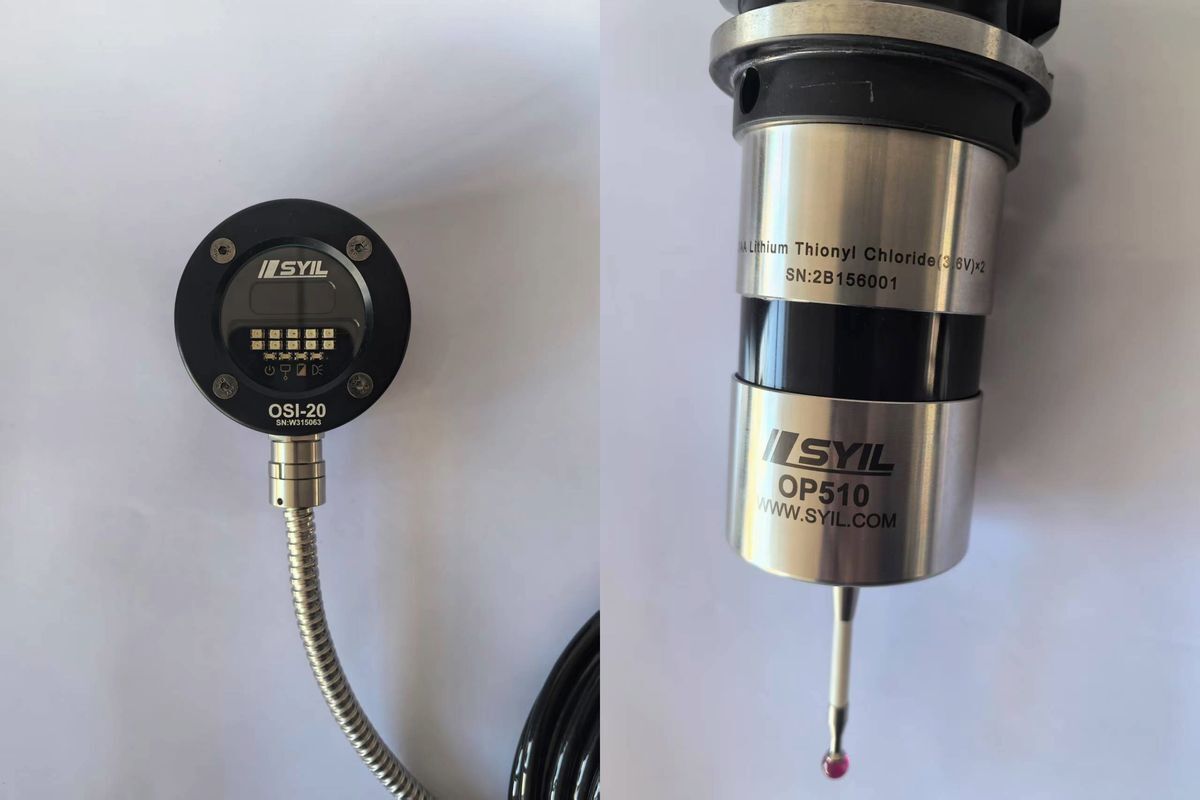

סוג אלחוטי.

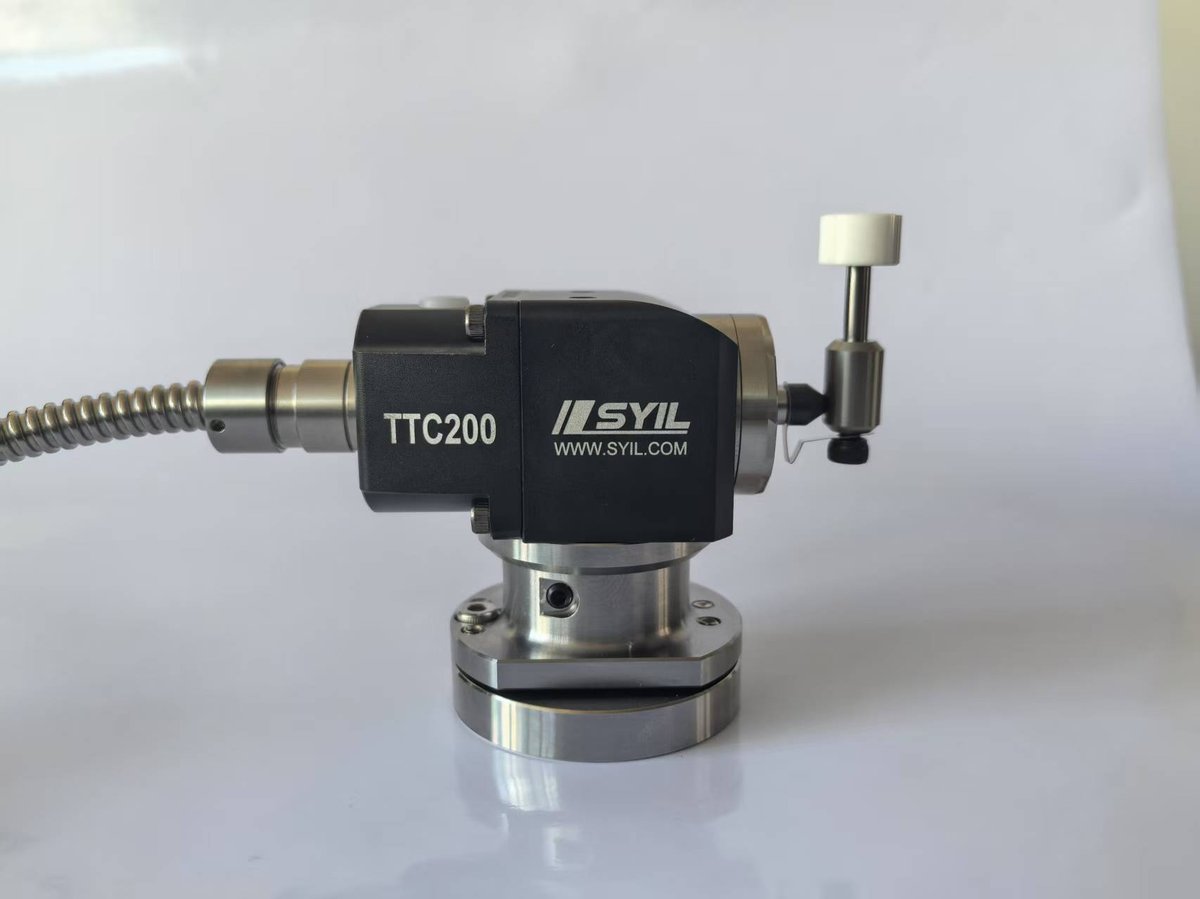

סוג כבל TTC200.
מפרט טכני
X5
X7
X9
X11
טבלה
גודל השולחן (מ"מ)
560×260
700×300
860×500
1050×550
עומס השולחן (ק"ג)
150
150
500
600
משטח השולחן (מספר × גודל × מרחק במילימטרים)
חריצים T 3×14×80
חריצים T 3×14×100
חריצים T 5×18×100
חריצים T 5×18×90
מרחקים נסיעה
ציר X (מ"מ)
300
400
760
1000
ציר Y (מ"מ)
260
300
500
500
ציר Z (מ"מ)
300
380
500
500
מרחק בין קצה הציר לשולחן העבודה
150-450
150-530
100-600
110-610
מרחק בין הציר למשטח העמוד
330
358
530
650
ציר
קוניות ציר
BT30
BT30
BT40
BT40
הנעה חשמלית
ישיר
חגורה
חגורה
חגורה
מהירות ציר מקסימלית (סל"ד)
20,000
12,000
10,000 (12,000 אופציונלי)
10,000
הזנה
מהירות תנועה מהירה (מ"מ/דקה)
30,000
30,000
30,000
30,000
חיתוך הזנה (מ"מ/דקה)
10,000
10,000
10,000
10,000
מחליף כלים אוטומטי
סוג
גלגל
זרוע
זרוע
זרוע
מחזיק כלים
BT30
BT30
BT40
BT40
קיבולת אחסון כלים
16
16
24
24
קוטר מקסימלי של הכלי (מ"מ)
63
63
125
125
אורך מקסימלי של הכלי (מ"מ)
200
200
240
300
משקל מקסימלי של הכלי (ק"ג)
3
3
7
7
כלי לכלי (ים)
1
1.5
2
2.5
נתונים נוספים
משקל המכונה (ק"ג)
2180
2200
5000
7000
מידות המכונה אורך x רוחב x גובה (מ"מ)
שטח בסיס כולל מיכל נוזל קירור ובקר
שטח בסיס כולל מיכל נוזל קירור ובקר
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
לחץ אוויר מינימלי/מקסימלי (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
נפח מיכל נוזל קירור (ליטרים)
80
80
130
240
