שנברגר
מסגרת מכונת יציקת מינרלים

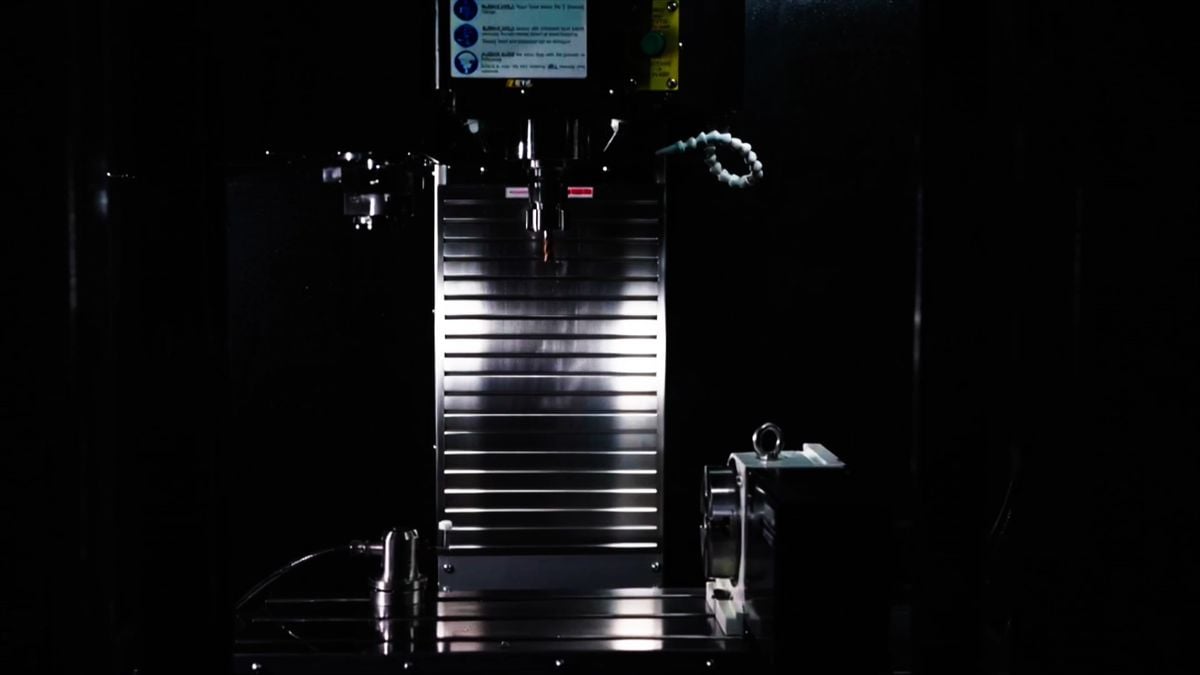

נסיעות
נסיעה X
400 מ"מ
נסיעה Y
300 מ"מ
Zנסיעה
380 מ"מ
מרחק בין קצה הציר לשולחן העבודה
150-530 מ"מ
מרחק בין הציר למשטח העמוד
358 מ"מ
מהלך X
400 mm
מהלך Y
300 mm
מהלך Z
380 mm
מרחק מקצה הציר לשולחן
150-530 mm
מרחק בין הציר לפני העמוד
358 mm

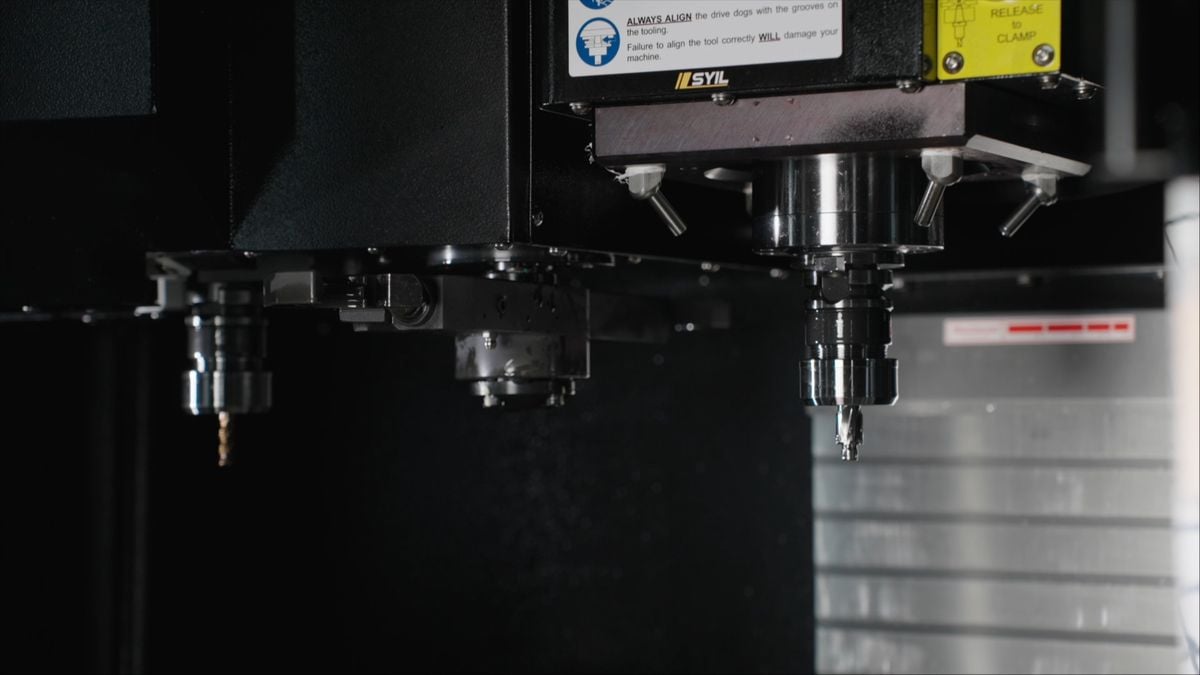

טבלה
גודל השולחן
700×300 מ"מ
חריצים T (מספר × גודל × מרחק)
3×14×100 מ"מ
עומס מרבי על השולחן
330 ליברות (150 ק"ג)
גודל שולחן
700×300 mm
חריצי T (מספר×גודל×מרחק)
3×14×100 mm
עומס שולחן מרבי
150 kg

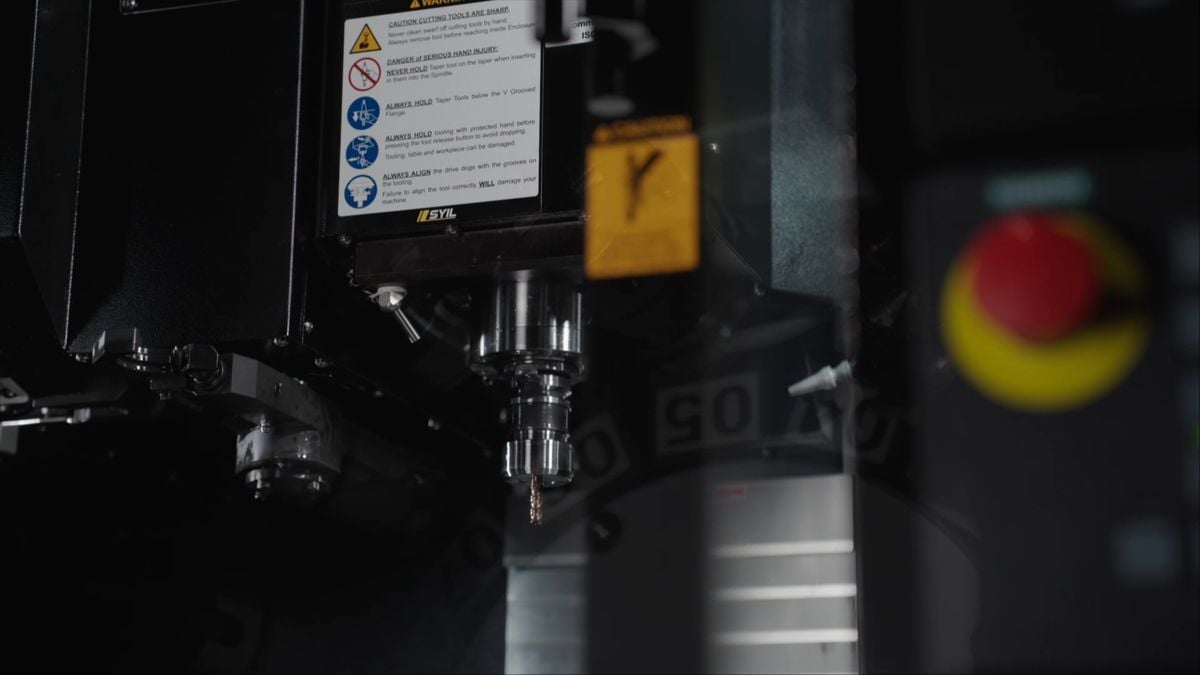

ציר
אף ציר
BT30
מהירות ציר
12,000 סל"ד
מנגנון ההעברה
חגורה
אף הציר
BT30
מהירויות ציר
12,000 rpm
מנגנון העברה
רצועה

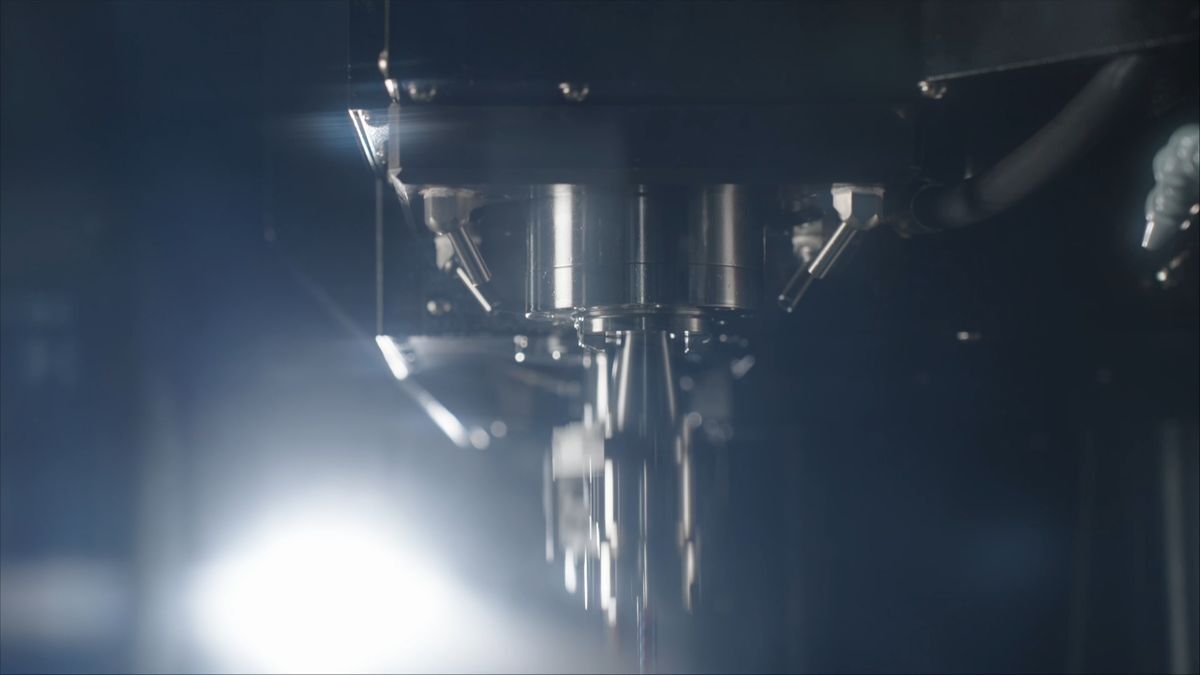

הזנה
הזנת חיתוך
10,000 מ"מ/דקה
מעבר מהיר
30,000 מ"מ/דקה
הזנת חיתוך
10,000 mm/min
תנועה מהירה
30,000 mm/min
-1.png)

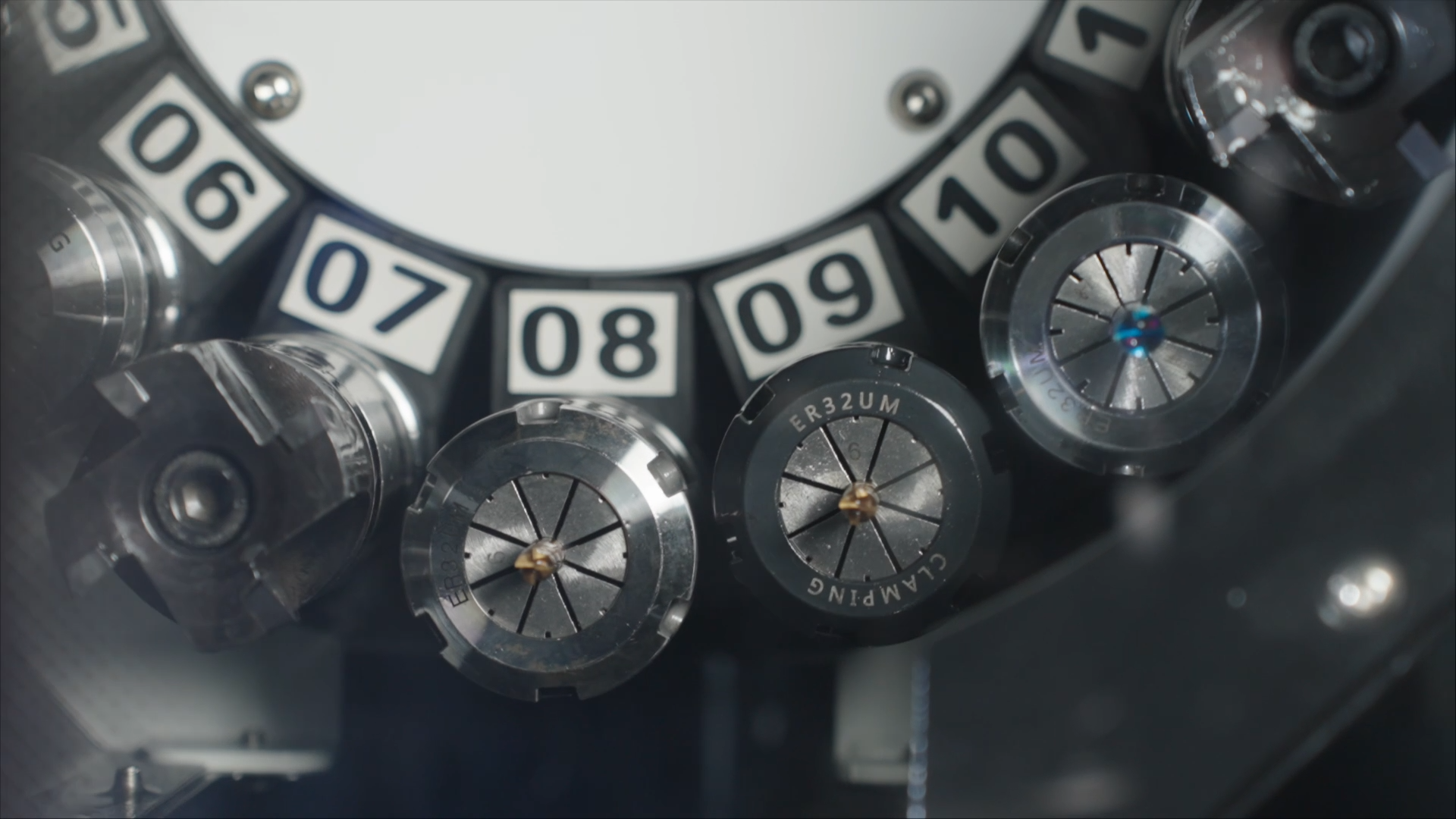

מחליף כלים אוטומטי
סוג הכלי
סוג זרוע
קיבולת אחסון כלים
16 יחידות
קוטר מקסימלי של הכלי
63 מ"מ
אורך מקסימלי של הכלי
200 מ"מ
משקל מקסימלי של הכלי
6.6 ליברות (3 ק"ג)
כלי לכלי
1.5 שניות
סוג מחליף כלים
סוג זרוע
קיבולת מחסן כלים
16 יח'
קוטר כלי מרבי
63 mm
אורך כלי מרבי
200 mm
משקל כלי מרבי
3 kg
החלפת כלי (כלי לכלי)
1.5 s

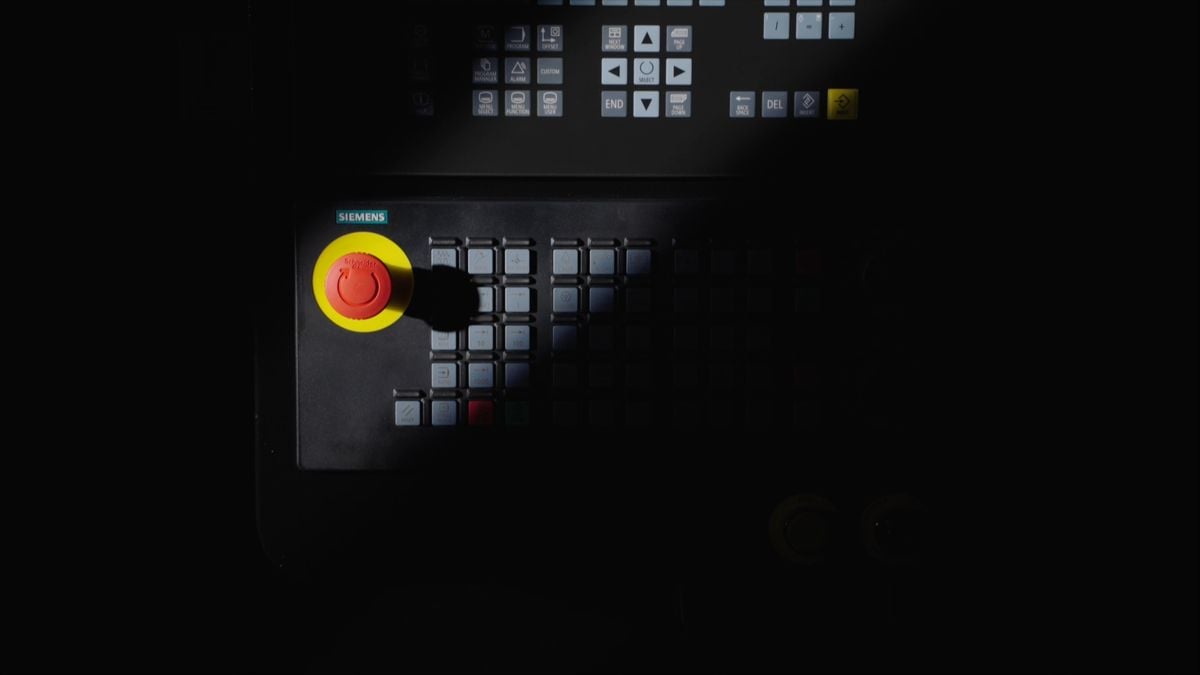

הספק - סימנס 828
הספק מנוע ציר (קצב/מקסימום)
7.5/11 קילוואט
מנועי הנעה (X,Y,Z)
1.1/2.2/2.2 קילוואט
מקור כוח
AC380V/ 3-פאזי
הספק
14 קילוואט
הספק מנוע הציר (נומינלי/מרבי)
7.5/11 kW
מנועי הנעה (X, Y, Z)
1.1/2.2/2.2 kW
מקור מתח
AC380V / תלת-פאזי
הספק
14 kVA

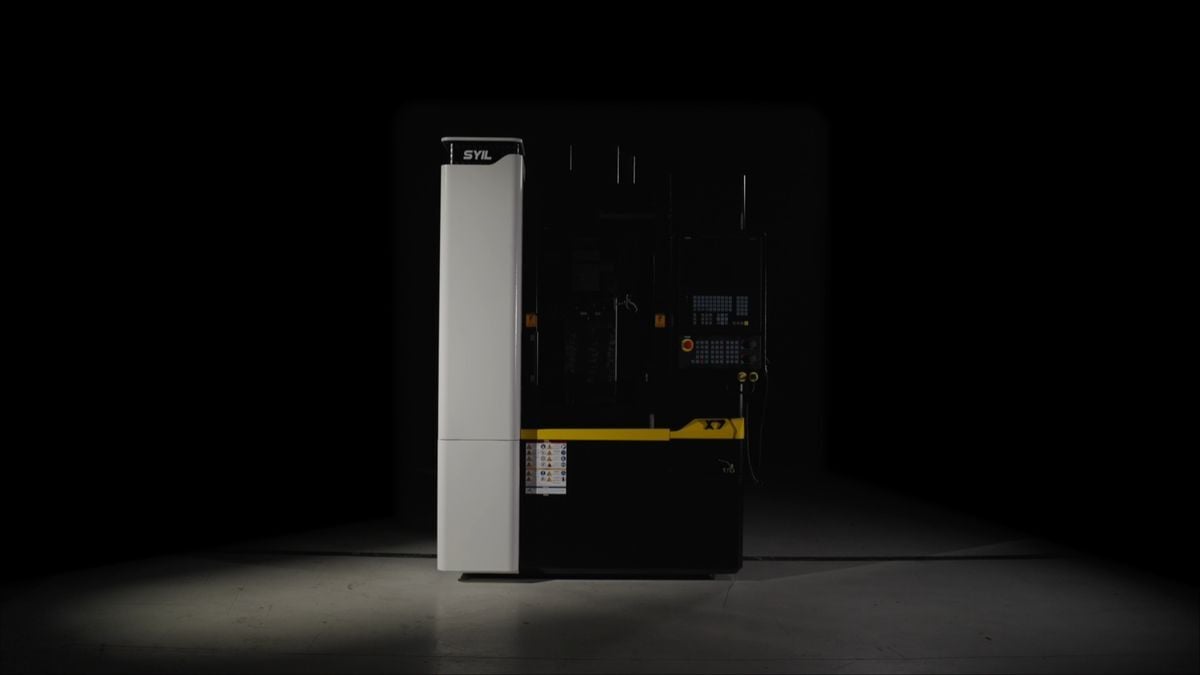

גודל ומשקל המכונה
גודל הרצפה (אורך × רוחב × גובה)
1800×1600×2250 מ"מ
משקל
2200 ק"ג
שטח רצפה (א×ר×ג)
1800×1600×2250 mm
משקל
2200 kg
מכונת CNC בעלת הערך הטוב ביותר בקטגוריה
מכונת ה-CNC הקומפקטית SYIL X7 מציעה מידות קטנות ומהירות חסרת תקדים. היא מספקת יכולות CNC מלאות במרחב קומפקטי, ומבטיחה איכות עיבוד גבוהה. בנוסף, מכונת CNC יעילה זו מגיעה במחיר משתלם. בזכות היכולות המעולות והמחיר המשתלם, היא מתאימה לכל חיתוכי CNC בעלות נמוכה ליחידה.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

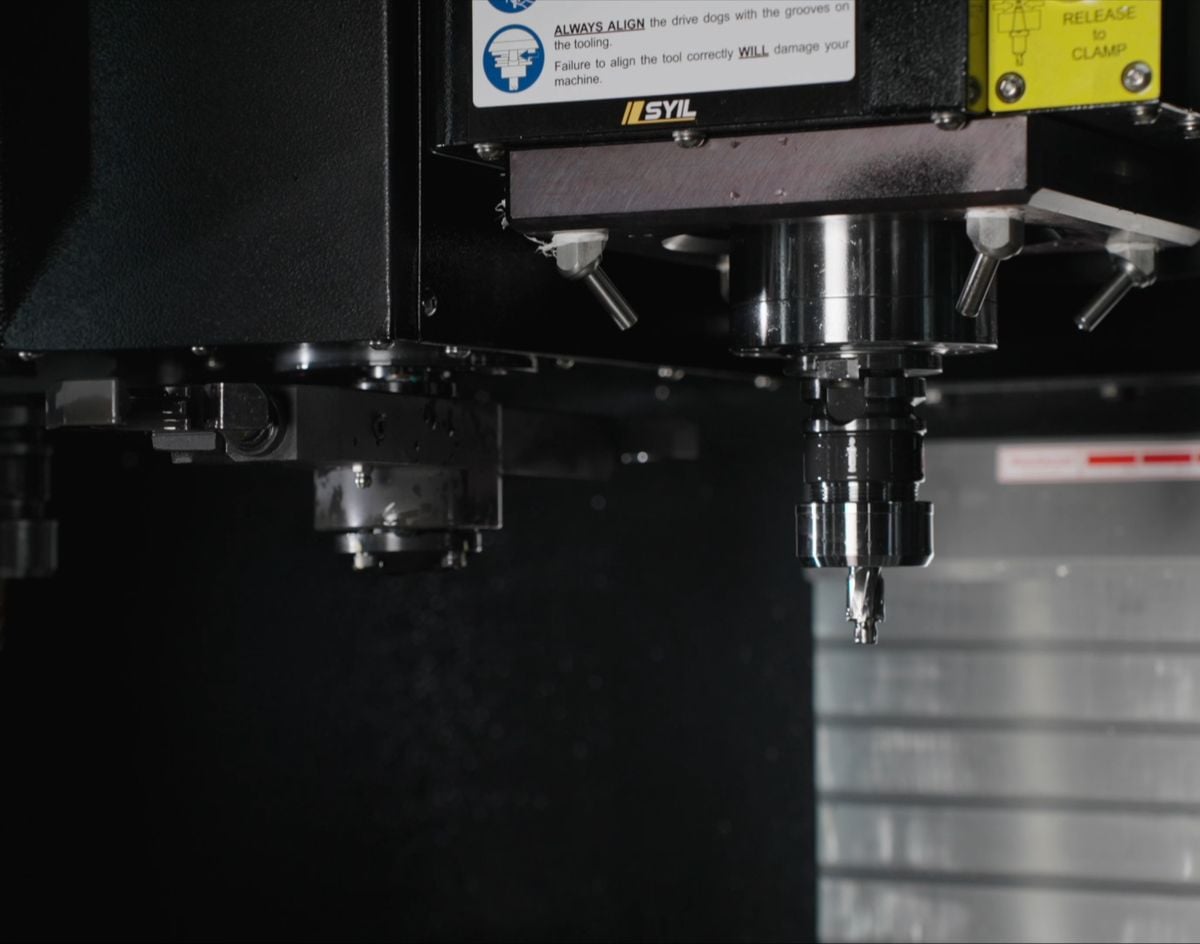

THK
ברגים כדוריים ומדריכים לינאריים בעלי דיוק גבוה

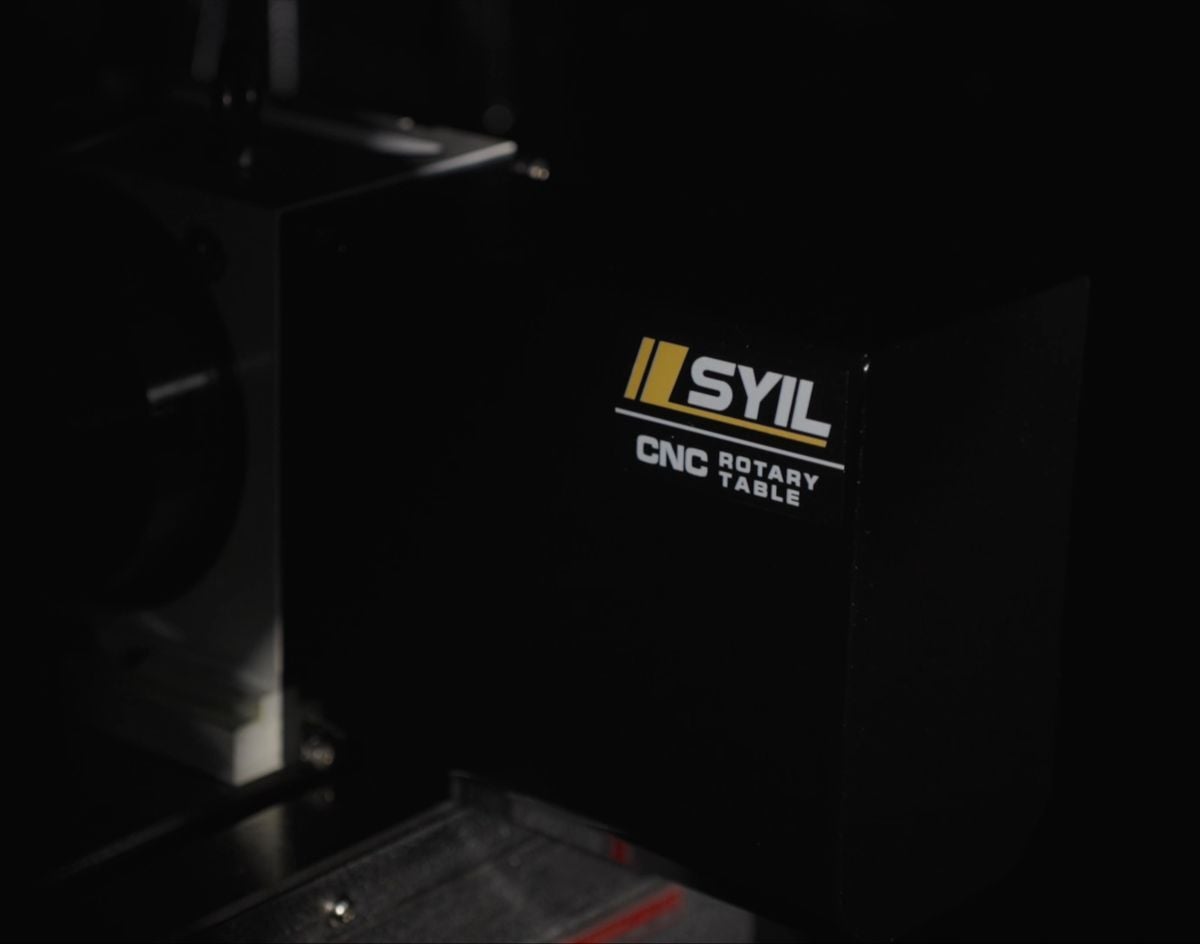

ציר רביעי
ציר רביעי אופציונלי

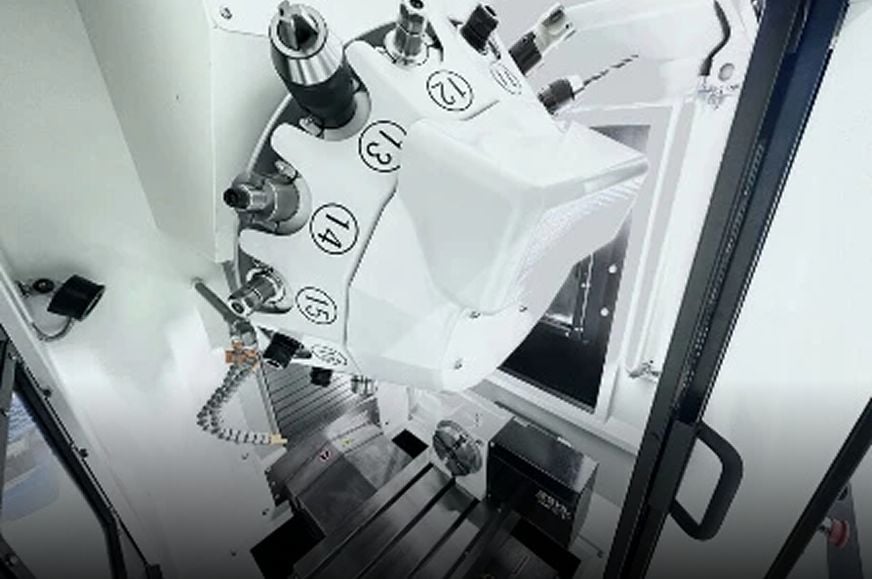

מחליף כלים סרוו במהירות גבוהה
16 כיסים BT30
SYIL X7 אפשרויות
125 מ"מ.
לשולחן סיבובי NC 125 מ"מ.
סוג אלחוטי.
סוג כבל TTC200.
S800.
מפרט טכני
X5
X7
X9
X11
טבלה
גודל השולחן (מ"מ)
560×260
700×300
860×500
1050×550
עומס השולחן (ק"ג)
150
150
500
600
משטח השולחן (מספר × גודל × מרחק במילימטרים)
חריצים T 3×14×80
חריצים T 3×14×100
חריצים T 5×18×100
חריצים T 5×18×90
מרחקים נסיעה
ציר X (מ"מ)
300
400
760
1000
ציר Y (מ"מ)
260
300
500
500
ציר Z (מ"מ)
300
380
500
500
מרחק בין קצה הציר לשולחן העבודה
150-450
150-530
100-600
110-610
מרחק בין הציר למשטח העמוד
330
358
530
650
ציר
קוניות ציר
BT30
BT30
BT40
BT40
הנעה חשמלית
ישיר
חגורה
חגורה
חגורה
מהירות ציר מקסימלית (סל"ד)
20,000
12,000
10,000 (12,000 אופציונלי)
10,000
הזנה
מהירות תנועה מהירה (מ"מ/דקה)
30,000
30,000
30,000
30,000
חיתוך הזנה (מ"מ/דקה)
10,000
10,000
10,000
10,000
מחליף כלים אוטומטי
סוג
גלגל
זרוע
זרוע
זרוע
מחזיק כלים
BT30
BT30
BT40
BT40
קיבולת אחסון כלים
16
16
24
24
קוטר מקסימלי של הכלי (מ"מ)
63
63
125
125
אורך מקסימלי של הכלי (מ"מ)
200
200
240
300
משקל מקסימלי של הכלי (ק"ג)
3
3
7
7
כלי לכלי (ים)
1
1.5
2
2.5
נתונים נוספים
משקל המכונה (ק"ג)
2180
2200
5000
7000
מידות המכונה אורך x רוחב x גובה (מ"מ)
שטח בסיס כולל מיכל נוזל קירור ובקר
שטח בסיס כולל מיכל נוזל קירור ובקר
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
לחץ אוויר מינימלי/מקסימלי (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
נפח מיכל נוזל קירור (ליטרים)
80
80
130
240
