SYIL x Siemens SINUMERIK
SYIL G3 מגיע כסטנדרט עם מערכת הבקרה Siemens SINUMERIK 828D. עם ביצועי CNC מתקדמים, SINUMERIK 828D קובע סטנדרטים של פרודוקטיביות עבור מחרטות SYIL. הוספת כונני SINAMICS חדשים ומנועי בקרת תנועה SIMOTICS הופכת את SINUMERIK 828D לפרודוקטיבית עוד יותר. ארכיטקטורת החומרה החזקה ואלגוריתמי הבקרה החכמים, בשילוב עם טכנולוגיית כוננים ומנועים באיכות גבוהה, מבטיחים דינמיקה ודיוק מרביים במהלך העיבוד.
%20(1).png?width=5760&name=Mask%20group%20(22)%20(1).png)

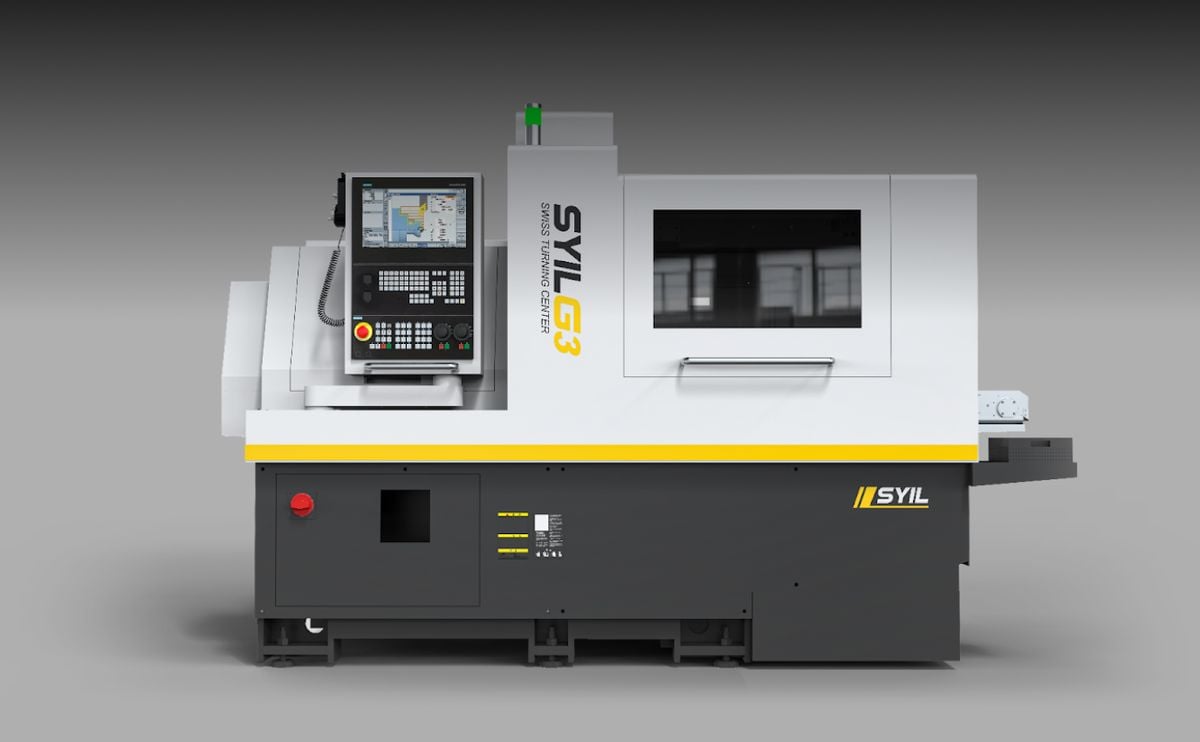

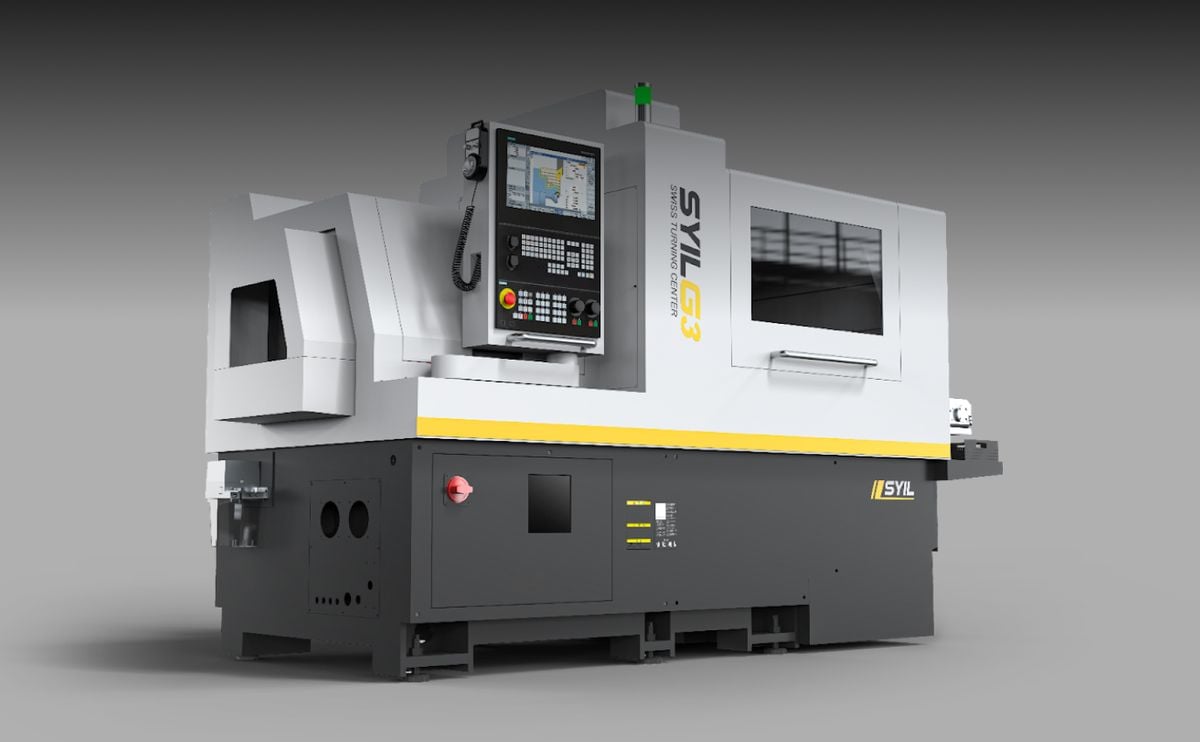

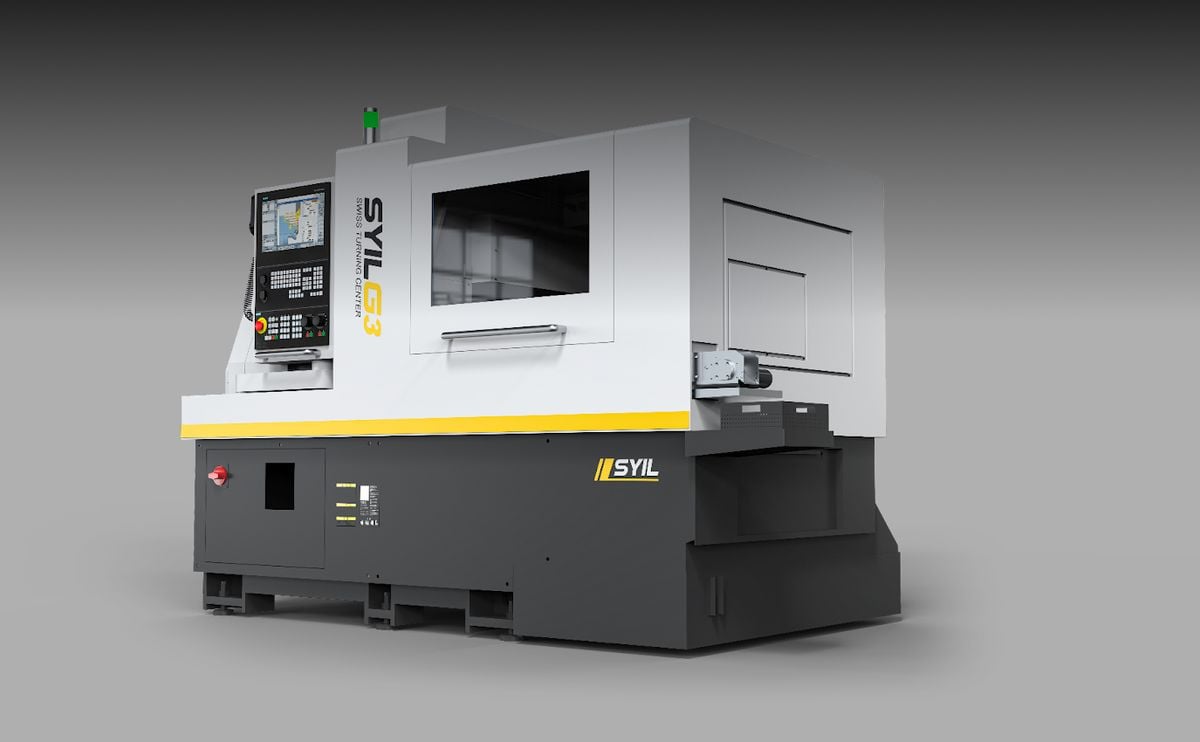

SYIL G3
G3 הוא מחרטה CNC מסוג שוויצרי בעל ביצועים גבוהים, אידיאלי לעיבוד חלקים קטנים וארוכים בדיוק ויציבות יוצאי דופן.
.png?width=5760&name=image%20(32).png)
תכונות SYIL G3
אידיאלי לעיבוד חלקים קטנים וארוכים בדיוק ויציבות יוצאי דופן.
-1.png?width=5760&name=image%20(31)-1.png)
מפרט טכני
G3 L326
G3 L385
G3 L386
יכולות עיבוד
קוטר מקסימלי של מוט לעיבוד (מ"מ)
Φ32
Φ38
Φ38
קוטר חור ציר (מ"מ)
Φ37
Φ39
Φ39
אורך עיבוד מרבי (מ"מ) ו-(אינץ') (ללא תותב מנחה)
2.5D (מקסימום 80)
2.5D (מקסימום 90)
2.5D (מקסימום 90)
אורך עיבוד מרבי (מ"מ) ו-(אינץ') (שרוול מנחה קבוע)
--
--
--
אורך עיבוד מרבי (מ"מ) ו-(אינץ') (שרוול מדריך סיבובי)
310
310
310
קוטר הידוק מרבי של ציר אחורי (מ"מ)
Φ32
Φ38
Φ38
קוטר קידוח מרבי של ציר (מ"מ)
Φ13
Φ13
Φ13
קוטר הברגה מרבי של ציר
M12
M12
M12
קוטר קידוח מרבי של ציר אחורי (מ"מ)
Φ10
Φ10
Φ10
קוטר הברגה מרבי של ציר אחורי
M10
M10
M10
קוטר קידוח מרבי של כלי עבודה רדיאלי (מ"מ)
Φ10
Φ10
Φ10
קוטר מקסימלי של כלי עבודה רדיאלי
M8
M8
M8
קוטר קידוח מרבי של כלי עבודה עם הנעה אחורית (מ"מ)
Φ8
Φ8 (אופציונלי)
Φ8
קוטר הברגה מרבי של כלי עבודה המונע מאחור
M6
M6 (אופציונלי)
M6
יכולות מכניות
מהירות ציר (סל"ד)
8000 (שרוול מנחה סיבובי 6000)
6000 (צילינדר סיבובי)
6000 (צילינדר סיבובי)
מהירות ציר אחורי (סל"ד)
8000
8000
8000
מהירות כלי עבודה רדיאלי (סל"ד)
6000
6000
6000
מהירות כלי חי (סל"ד)
6000
6000 (אופציונלי)
6000
מהירות תנועה מהירה (מטר/דקה)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
מהירות תנועה מהירה (מטר/דקה)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
סטיית ציר (מ"מ)
≤0.002
≤0.002
≤0.002
דיוק מיקום חוזר (מ"מ)
≤0.003
≤0.003
≤0.003
מערכת כלים
כלים גליליים חיצוניים
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
כלי עיבוד קצה
4(ER20)
4(ER20)
4(ER20)
כלים חיים רדיאליים
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
מחזיק כלים לחורים עמוקים
2(ER16)
2(ER16)
2(ER16)
כלי עיבוד אחוריים
4(ER16)
4(ER16)
4(ER16)
כלי חשמלי עם הנעה אחורית
4(ER16)
אופציונלי
4(ER16)
מחזיק כלי סיבוב אחורי
--
--
--
הספק מנוע
ציר (קילוואט)
6.3
6.3
6.3
ציר אחורי (קילוואט)
4.2
4.2
4.2
פיר הנעה ליניארי (קילוואט)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
כלי חי רדיאלי (קילוואט)
1.1
1.1
1.1
כלי חי (kw)
1
1 (אופציונלי)
1
משאבת קירור (קילוואט)
0.4
0.4
0.4
משקל וגודל
משקל (ק"ג)
3750
3750
3750
גודל (מ"מ)
2960x1660x1920
3100x1660x1920
3100x1660x1920
