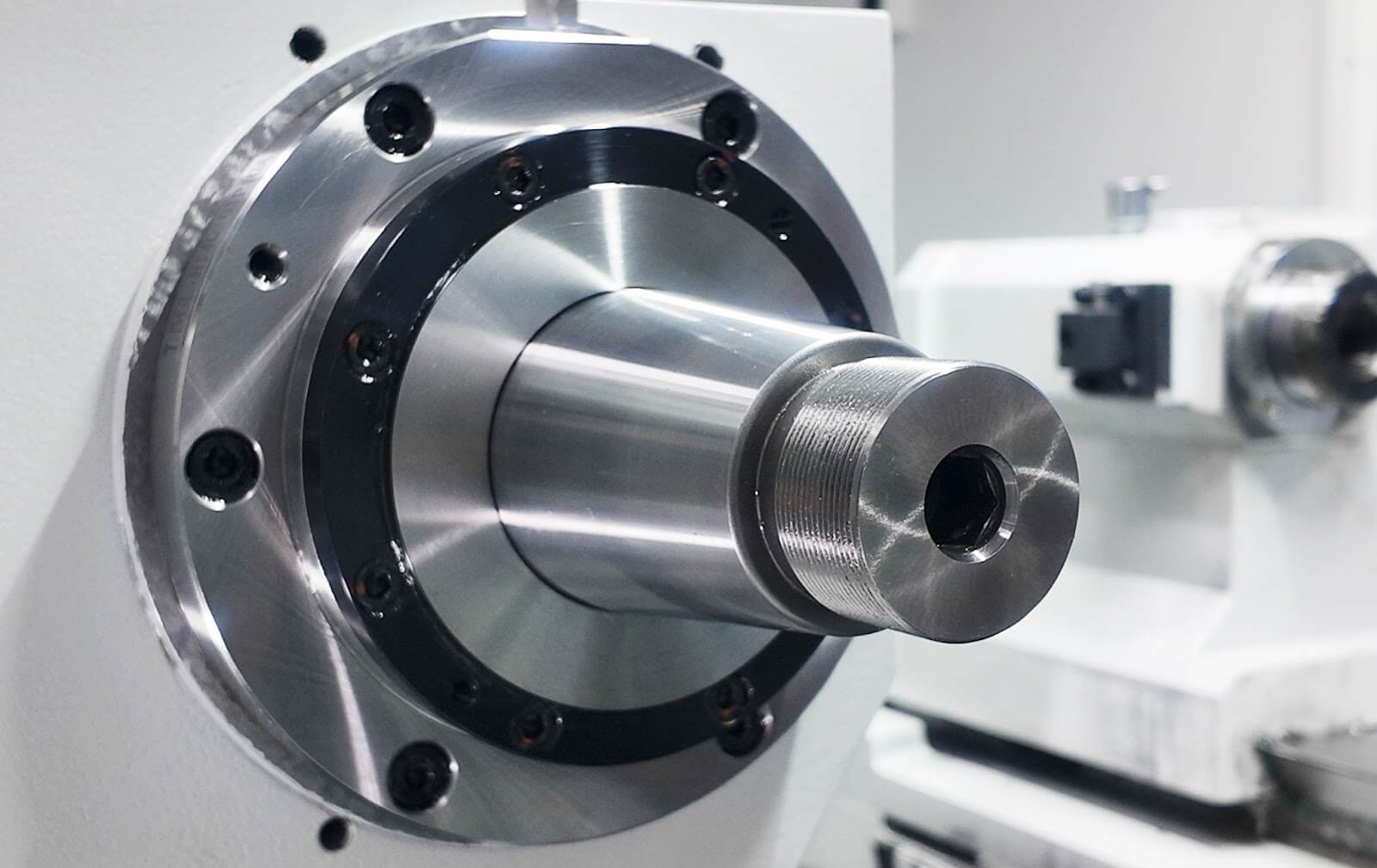

ציר - מנוע גלגל השחזה
בציר משתמשים במיסבים בעלי דיוק גבוה כדי להבטיח את דיוקו.
.jpg)
כושר עבודה
קוטר הנדנדה (מ"מ)
350
קוטר השחזה מרבי (מ"מ)
330
אורך השחזה מקסימלי (מ"מ)
600
מרחק בין מרכזים (מ"מ)
650
משקל מרבי של החומר בין המרכזים (ק"ג)
60 (ללא תומך מרכזי)
.jpg)
ראש גלגל השחזה
מידות גלגל השחזה (חיצוני x עובי x פנימי) מ"מ
610 x (25–100) x 203.2
הספק מנוע ציר (קילוואט)
11
מהירות חיתוך של גלגל השחזה (מטר/שנייה)
60 (אופציונלי 100)
גודל ציר הציר (מ"מ)
67
סוג מיסב ציר
סוג מיסב (סוג חגורה אופציונלי)
-2.jpg)
ראש עבודה
סוג
מרכז קבוע/מרכז חי
מרכז קוני
MT5
מהירות ציר (סל"ד)
10~1000
הספק מנוע (קילוואט)
2
%20(1).png)
זנב
מרכז קוני
MT4
קוטר השרוול (מ"מ)
58
מהלך ציר (מ"מ)
35
מגלשת גלגל השחזה ציר X
טווח תנועה של השולחן (מ"מ)
400
מהירות הזנה מהירה (מטר/דקה)
16
מינימום הזנה/כל סולם (מ"מ)
0.001/0.01/0.10
מצב הזנה של גלגל השחזה
צלילה / זוויתית
מנוע סרוו ציר X (קילוואט)
2.2
מגלשת גלגל השחזה
מסילת הנחיה במבנה V-Flat
-2.jpg)
מגלשת גלגל השחזה ציר Z
טווח תנועה של השולחן (מ"מ)
700
מהירות הזנה מהירה (מטר/דקה)
16
מינימום הזנה/כל סולם (מ"מ)
0.001/0.01/0.10
מנוע סרוו ציר Z (קילוואט)
2.2
מגלשה לשולחן
מסילת הנחיה למבנה V-Flat
זווית סיבוב הספסל (מעלות בכיוון השעון/נגד כיוון השעון)
4 ו-9
אוניברסלי
משאבת שמן סיכה לראש גלגל השחזה (קילוואט)
0.18
משאבת נוזל השחזה (קילוואט)
0.18
משאבת שמן מדריך (W)
25
נפח מיכל השמן של ראש גלגל השחזה (ליטר)
30
נפח מיכל נוזל השחזה (ליטר)
120
נפח מיכל השמן (ליטר)
8 (שימון מלא)
משקל נטו (ק"ג)
5200
מידות (מ"מ)
3015 x 2200 x 1867

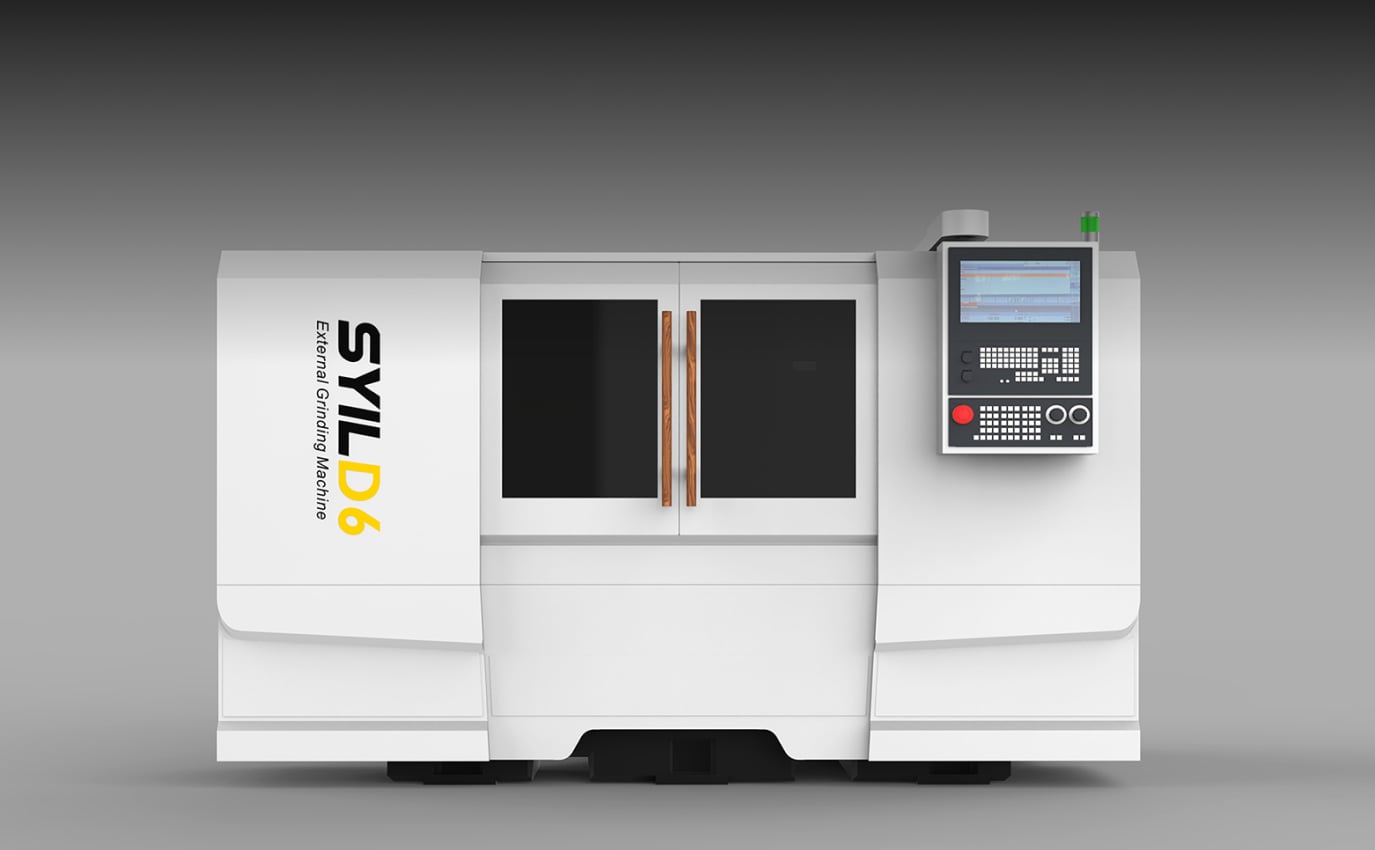

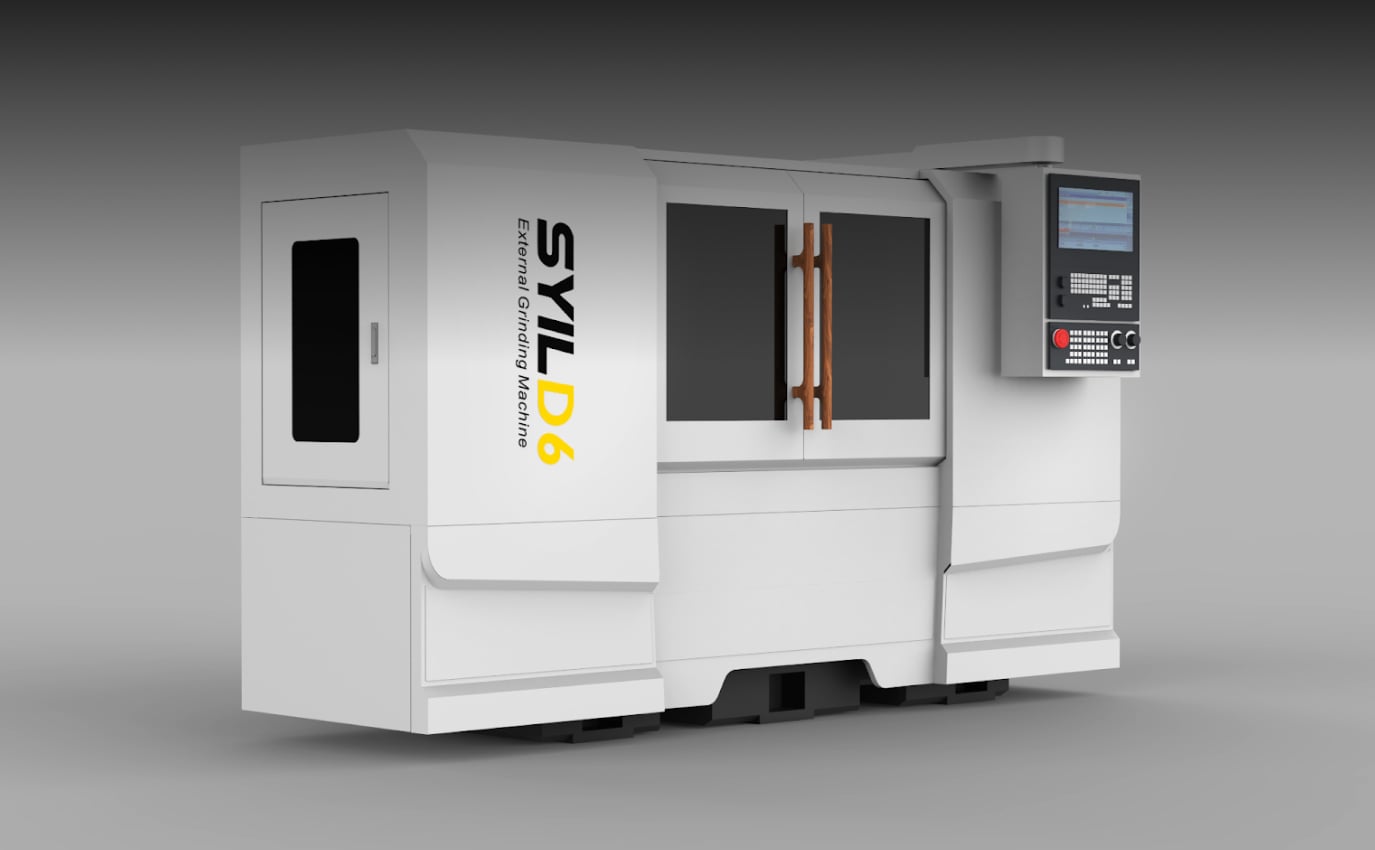

מכונת השחזה CNC בעלת הערך הטוב ביותר בקטגוריה
ה-D6 היא פלטפורמת מכונה המיועדת לשחזור גלילי חיצוני של פירים מדויקים. סדרה זו מציעה גמישות וביצועים מעולים והיא מתאימה באופן אידיאלי לרכיבים קטנים יותר כגון פטישים, פירים וציוד כירורגי.
המכונה מציעה תמורה מצוינת למחיר, והיא הבחירה האידיאלית הן לייצור חד-פעמי גמיש בבתי מלאכה קטנים והן לייצור יעיל בהיקפים גדולים במפעלים גדולים. מכונת השחזה גלילית אוניברסלית D6, בעלת עיצוב קומפקטי, שימוש רב-תכליתי ותפעול אינטואיטיבי, מספקת דיוק יוצא דופן ופרודוקטיביות מרבית.
.png)

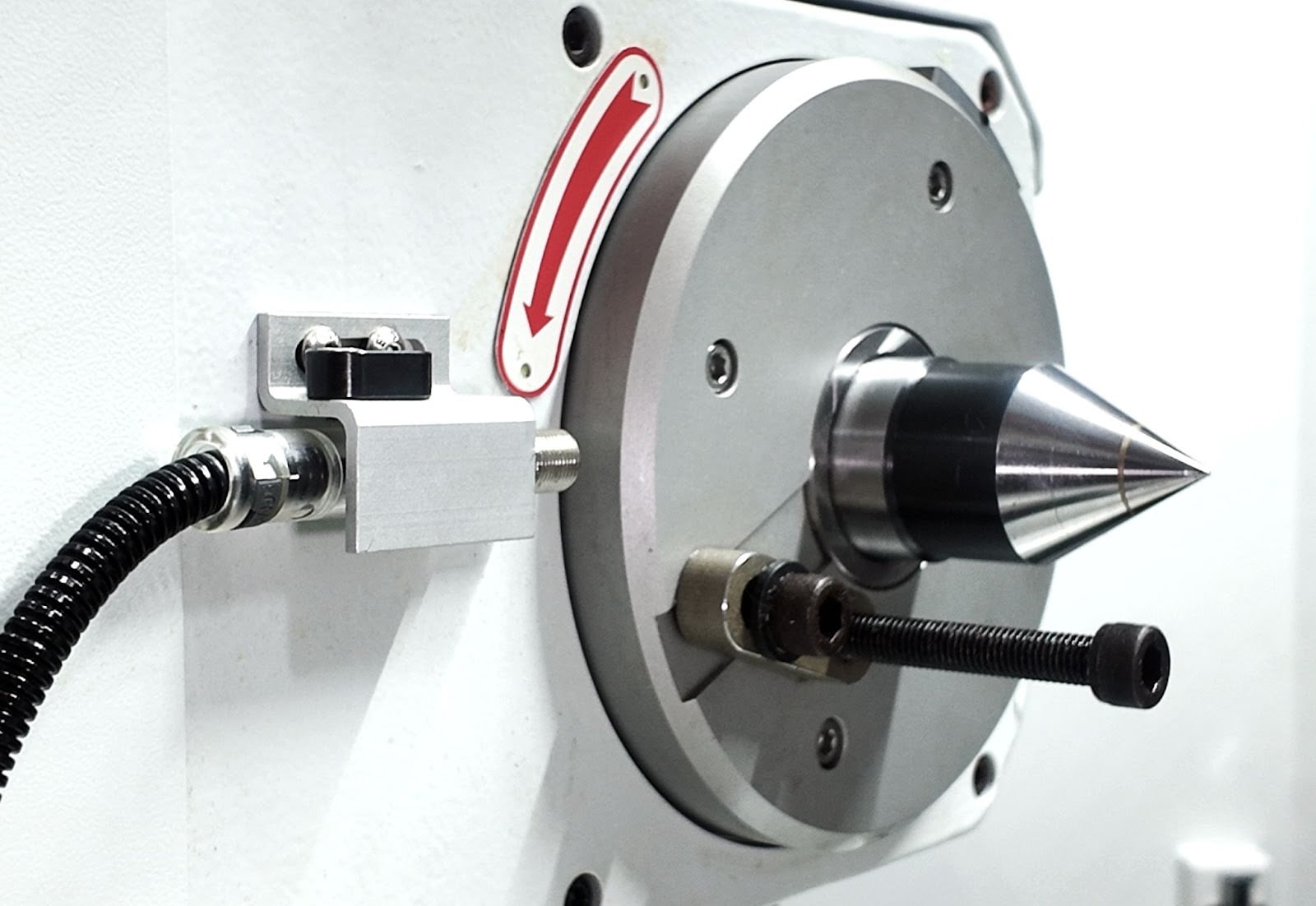

ראש עבודה - מכשיר הנעה למוצר
ראש הכלי מאפשר הן ליטוש ציר חי והן ליטוש עם הידוק דו-מרכזי.
.png)

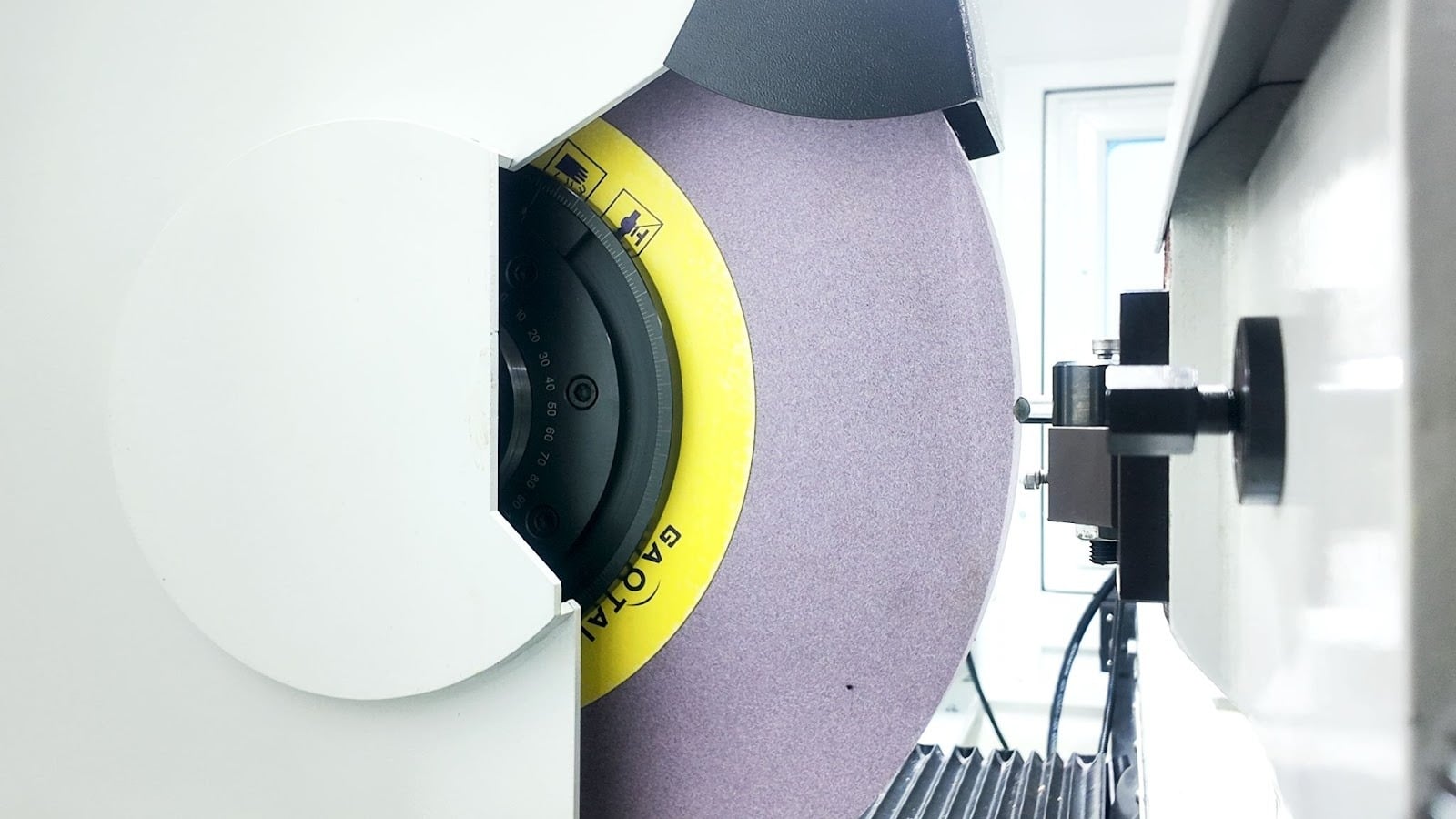

ראש גלגל השחזה - מתקן להרכבת גלגל השחזה
הוא משלב מערכת לחץ דינמית וסטטית. מערכת זו מבטיחה שכבת שמן רציפה סביב הציר והמסבים בזמן סיבוב גלגל השחזה, מה שמאריך משמעותית את אורך החיים של ציר גלגל השחזה.

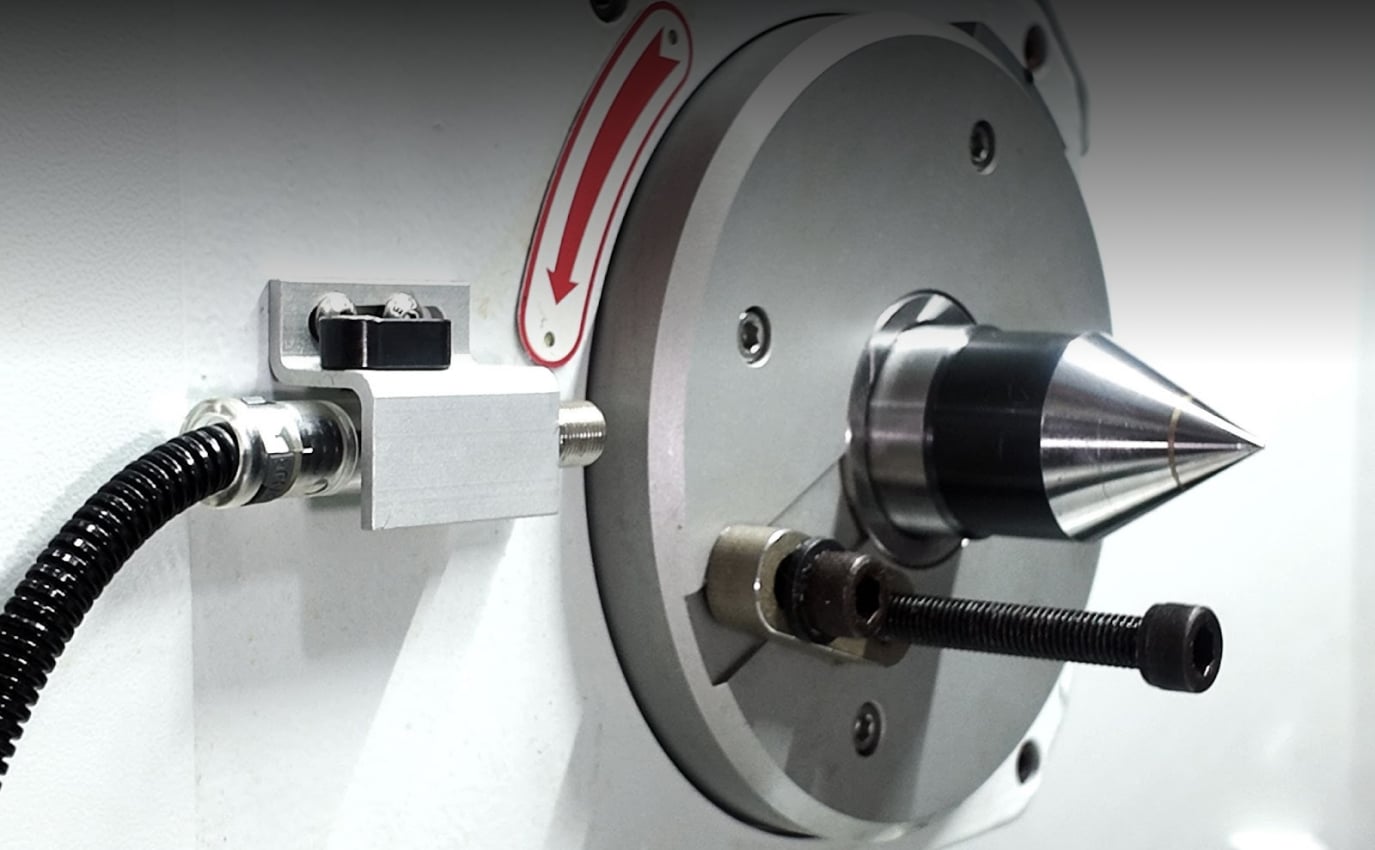

זנב - מתקן הידוק בצד ימין
הזנב כולל שרוול גדול המשתלב בצורה חלקה בתוך ביתו. ניתן לבצע כוונונים מדויקים במינימום מאמץ. ניתן לבצע כוונונים מדויקים של הצילינדריות בטווח המצוין על ידי כוונון עדין של הצילינדריות במהלך השחזה עם הידוק דו-מרכזי.
.png?width=1200&height=900&name=Mask%20group%20(6).png)
.png?width=1200&height=900&name=Mask%20group%20(7).png)
מפרט טכני
D6
D7
D10
כושר עבודה
קוטר הנדנדה (מ"מ)
350
350
350
קוטר השחזה מרבי (מ"מ)
330
330
330
אורך השחזה מקסימלי (מ"מ)
600
750
1000
מרחק בין מרכזים (מ"מ)
650
800
1050
משקל מרבי של החומר בין המרכזים (ק"ג)
60 (ללא תומך מרכזי יציב)
80 (ללא תומך מרכזי)
120 (ללא תומך מרכזי)
ראש גלגל השחזה
מידות גלגל השחזה (חיצוני x עובי x פנימי) מ"מ
610 x (25–100) x 203.2
610 x (25–100) x 203.2
610 x (25–100) x 203.2
הספק מנוע ציר (קילוואט)
11
11
11
מהירות חיתוך של גלגל השחזה (מטר/שנייה)
60 (אופציונלי 100)
61 (אופציונלי 100)
62 (אופציונלי 100)
גודל ציר הציר (מ"מ)
67
67
67
סוג מיסב ציר
סוג מיסב (סוג חגורה אופציונלי)
סוג מיסב (סוג חגורה אופציונלי)
סוג מיסב (סוג חגורה אופציונלי)
ראש עבודה
סוג
מרכז קבוע/מרכז חי
מרכז קבוע/מרכז חי
מרכז קבוע/מרכז חי
מרכז קוני
MT5
MT5
MT5
מהירות ציר (סל"ד)
10~1000
10~1000
10~1000
הספק מנוע (קילוואט)
2
2
2.5
זנב
מרכז קוני
MT4
MT4
MT4
קוטר השרוול (מ"מ)
58
58
58
מהלך ציר (מ"מ)
35
35
35
מגלשת גלגל השחזה ציר X
תנועת השולחן (מ"מ)
400
400
400
מהירות הזנה מהירה (מטר/דקה)
16
16
16
מינימום הזנה/כל סולם (מ"מ)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
מצב הזנה של גלגל השחזה
צלילה / זוויתית
צלילה / זוויתית
צלילה / זוויתית
מנוע סרוו ציר X (קילוואט)
2.2
2.2
2.2
מגלשת גלגל השחזה
מסילת הנחיה למבנה V-Flat
מסילת הנחיה למבנה V-Flat
מסילת הנחיה למבנה V-Flat
מגלשת גלגל השחזה ציר Z
תנועת השולחן (מ"מ)
700
850
1300
מהירות הזנה מהירה (מטר/דקה)
16
16
16
מינימום הזנה/כל סולם (מ"מ)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
מנוע סרוו ציר Z (קילוואט)
2.2
2.2
2.2
שקופית שולחן
מסילת הנחיה למבנה V-Flat
מסילת הנחיה למבנה V-Flat
מסילת הנחיה למבנה V-Flat
זווית סיבוב הספסל (מעלות בכיוון השעון/נגד כיוון השעון)
4 ו-9
4 ו-9
4 ו-9
אוניברסלי
משאבת שמן סיכה לראש גלגל השחזה (קילוואט)
0.18
0.18
0.18
משאבת נוזל השחזה (קילוואט)
0.18
0.18
0.18
משאבת שמן מדריך (W)
25
25
25
נפח מיכל השמן של ראש גלגל השחזה (ליטר)
30
30
30
נפח מיכל נוזל השחזה (ליטר)
120
120
120
נפח מיכל השמן (ליטר)
8 (שימון מלא)
8 (שימון מלא)
8 (שימון מלא)
משקל נטו (ק"ג)
5200
5500
6200
מידות (מ"מ)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
